Fio de conexão de ouro e liga de ouro
Solicite uma cotação
Sobre nós: http://jfsolder.com.br/8-bonding-wire.html
Aplicação
Nossos fios de conexão de ouro são usados para uma ampla gama de embalagens de produtos, como TR, ICs e LED.
| Tipo | Aplicação | Característica | |
| Fio de conexão de ouro | JFDE1 | Embalagem para TR, LED, IC （SOT/DIP/SOP/TSOP /TQFP/TSSOP/LOC/BGA etc.） | Tipo de loop médio e alto, tamanho 200μm ～300μm, intensidade média a alta |
JFDE2 | |||
JFDE3 | |||
JFBL | Embalagem de CI （QFN/LQFP/QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG etc.） | Tipo de loop médio e baixo, altura do loop de 100μm ～200μm，alta resistência, adequado para loop baixo, longo ou curto alcance | |
JFBL3 | |||
JFBL6 | |||
| Fio de conexão de liga de ouro | JFCW2 | Adequado principalmente para embalagens de IC de alta densidade ou tamanho pequen0（QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG, etc.） | Tipo de loop baixo, altura do loop 70μm ～100μm，alta resistência, adequado para loop ultrabaixo, longo ou curto |
JFDE, JFBL série
| Modelo | Pureza Au % | Impureza não é maior que,% | ||||||||||
| Ag | Cu | Fe | Pd | Mg | Si | Pb | Sb | Bi | Soma de todas impurezas mensuráveis | |||
| JFDE | ≥99.99 | 0.001 | 0.0005 | 0.0005 | 0.0005 | 0.0002 | 0.001 | 0.001 | 0.001 | 0.002 | 0.01 | |
Observação: se o cliente exigir a análise do conteúdo de um elemento de impureza específico, ela poderá ser realizada de acordo com os requisitos do cliente.
Fios de ouro JFCW| Modelo | Pureza Au | Composição da liga，% | Impureza não é maior que,% | ||||||
| Ag | Cu | Fe | Pb | Sb | Bi | Soma de todas impurezas mensuráveis | |||
| JFCW | ≥99.00 | 0.9-1.0 | 0.002 | 0.0005 | 0.0005 | 0.001 | 0.001 | 0.002 | 0.01 |
Observação: se o cliente exigir a análise do conteúdo de um elemento de impureza específico, ela poderá ser realizada de acordo com os requisitos do cliente.
Especificações técnicas| Diâmetro | Peso | Força mínima de tração cN | Alongamento % | Faixa de flutuação de alongamento % | |||||||
| ｍｍ | mil | mg/m | GW GW3 | GW2 | TS | TS6 | TS3 | AG2 | GW série | TS série AG2 | |
| 0.013 | 0.52 | 2.19～2.97 | 2.0 | 2.0 | 3.0 | 3.0 | 3.0 | 3.0 | 2.0～5.0 | 2.0～5.0 | 2 |
| 0.014 | 0.56 | 2.56～3.41 | 2.5 | 2.5 | 3.0 | 3.0 | 3.0 | 3.5 | 2.0～5.0 | 2.0～5.0 | 2 |
| 0.015 | 0.60 | 2.97～3.88 | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 4.0 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.016 | 0.64 | 3.41～4.39 | 3.0 | 3.0 | 3.5 | 3.5 | 4.0 | 4.5 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.017 | 0.68 | 3.88～4.92 | 3.5 | 3.5 | 4.0 | 4.0 | 4.5 | 5.0 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.018 | 0.72 | 4.39～5.48 | 4.0 | 4.0 | 4.5 | 5.0 | 5.0 | 5.5 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.019 | 0.76 | 4.91～6.07 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | 6.0 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.020 | 0.80 | 5.48～6.69 | 5.0 | 5.0 | 5.5 | 6.0 | 6.0 | 6.5 | 2.0～6.0 | 2.0～6.0 | 3 |
| 0.021 | 0.84 | 6.07～7.34 | 5.5 | 5.5 | 6.0 | 6.0 | 6.5 | 7.0 | 2.0～6.0 | 2.0～6.0 | 3 |
| 0.022 | 0.88 | 6.69～8.03 | 6.0 | 6.0 | 6.5 | 7.0 | 7.0 | 8.0 | 2.0～6.0 | 2.0～6.0 | 3 |
| 0.023 | 0.92 | 7.34～8.74 | 6.5 | 6.5 | 7.0 | 7.5 | 7.5 | 9.0 | 2.0～6.0 | 2.0～7.0 | 3 |
| 0.024 | 0.96 | 8.03～9.48 | 7.5 | 7.5 | 8.0 | 9.5 | 9.0 | 10.0 | 2.0～7.0 | 2.0～7.0 | 3 |
| 0.025 | 1.00 | 8.74～10.26 | 8.0 | 9.0 | 10.0 | 10.0 | 10.5 | 11.0 | 2.0～7.0 | 2.0～8.0 | 3 |
| 0.026 | 1.02 | 9.48～1.106 | 8.5 | 9.0 | 10.0 | 10.5 | 11.0 | 12.0 | 2.0～7.0 | 2.0～8.0 | 3 |
| 0.027 | 1.06 | 10.26～11.90 | 9.0 | 9.5 | 10.0 | 12.0 | 12.0 | 13.0 | 2.0～8.0 | 2.0～8.0 | 3 |
| 0.028 | 1.12 | 11.06～12.76 | 10.0 | 10.5 | 11.0 | 13.0 | 13.0 | 14.0 | 2.0～8.0 | 2.0～8.0 | 3 |
| 0.029 | 1.16 | 11.90～13.66 | 11.0 | 11.5 | 12.0 | 14.0 | 14.0 | 15.0 | 2.0～8.0 | 2.0～8.0 | 3 |
| 0.030 | 1.20 | 12.76～14.58 | 11.5 | 12.0 | 13.0 | 15.0 | 15.0 | 16.0 | 3.0～8.0 | 3.0～8.0 | 3 |
| 0.032 | 1.28 | 14.58～16.52 | 12.5 | 13.0 | 14.0 | 16.0 | 16.0 | 17.0 | 3.0～8.0 | 3.0～8.0 | 3 |
| 0.033 | 1.30 | 15.54～17.54 | 13.0 | 13.5 | 15.0 | 17.0 | 17.0 | 18.0 | 3.0～9.0 | 3.0～9.0 | 3 |
| 0.034 | 1.34 | 16.52～18.59 | 14.0 | 14.5 | 15.0 | 17.5 | 18.0 | 18.5 | 3.0～9.0 | 3.0～9.0 | 3 |
| 0.035 | 1.40 | 17.54～19.67 | 15.0 | 16.0 | 17.0 | 19.0 | 19.0 | 20.0 | 3.0～9.0 | 3.0～10.0 | 3 |
| 0.038 | 1.52 | 20.77～23.08 | 18.0 | 18.5 | 19.0 | 21.0 | 21.0 | 23.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.040 | 1.60 | 23.08～25.51 | 20.0 | 21.0 | 23.0 | 24.0 | 24.0 | 26.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.043 | 1.70 | 26.77～29.38 | 22.0 | 23.0 | 28.0 | 30.0 | 30.0 | 32.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.044 | 1.76 | 28.06～30.73 | 24.0 | 25.0 | 30.0 | 32.0 | 33.0 | 35.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.045 | 1.80 | 29.38～32.11 | 25.0 | 28.0 | 31.0 | 34.0 | 35.0 | 38.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.050 | 2.00 | 34.96～41.03 | 32.0 | 34.0 | 35.0 | 38.0 | 38.0 | 41.0 | 3.0～12.0 | 3.0～12.0 | 4 |
| 0.060 | 2.36 | 49.30～60.23 | 45.0 | 50.0 | 52.0 | 50.0 | 56.0 | 60.0 | 7.0～14.0 | 7.0～14.0 | 4 |
| 0.070 | 2.76 | 68.12～80.86 | 55.0 | 60.0 | 68.0 | 70.0 | 75.0 | 80.0 | 7.0～14.0 | 7.0～14.0 | 4 |
Observação: na fórmula de cálculo do peso: ((пD2)/4) ×ρ×L
п-Pi, valor 3,14159;
D - o diâmetro da amostra de arame, mm;
ρ-Densidade da amostra, valor 19,32g/cm3;
L - o comprimento da amostra;
1. O valor calculado é arredondado para as cinco casas decimais mais próximas.
2. Após o acordo entre o fornecedor e o comprador, outros fios de ouro padrão podem ser fornecidos
| Diâmetro | Comprimento | Carretel | Diâmetro | Comprimento | Carretel | ||
| ｍｍ | mil | m | Tipo | ｍｍ | mil | m | Tipo |
| 0.013 | 0.52 | 500 | 2"-Al-DF | 0.014 | 0.56 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.015 | 0.60 | 500 | 2"-Al-DF | 0.016 | 0.64 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.017 | 0.68 | 500 | 2"-Al-DF | 0.018 | 0.72 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.019 | 0.76 | 500 | 2"-Al-DF | 0.020 | 0.80 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF，2"-Al-DF-W | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.021 | 0.84 | 500 | 2"-Al-DF | 0.022 | 0.88 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.023 | 0.92 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.024 | 0.96 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.025 | 1.00 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.026 | 1.02 | 500 | 2"-Al-DF，2"-Al-DF-W |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF，2"-Al-DF-W | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.027 | 1.06 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.028 | 1.12 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF | ||||
| 0.029 | 1.16 | 500 | 2"-Al-DF | 0.030 | 1.20 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 0.032 | 1.28 | 500 | 2"-Al-DF | 0.033 | 1.30 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 0.034 | 1.34 | 500 | 2"-Al-DF | 0.035 | 1.40 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 0.038 | 1.52 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.040 | 1.60 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF | ||||
| 0.043 | 1.70 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.044 | 1.76 | 500 | 2"-Al-DF，2"-Al-DF-W |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF，2"-Al-DF-W | ||||
| 0.045 | 1.80 | 500 | 2"-Al-DF | 0.050 | 2.00 | 300 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 500 | 2"-Al-DF，2"-Al-DF- | ||||
| 0.060 | 2.36 | 300 | 2"-Al-DF | 0.070 | 2.76 | 300 | 2"-Al-DF |
| 500 | 2"-Al-DF，2"-Al-DF-W | 500 | 2"-Al-DF，2"-Al-DF-W | ||||

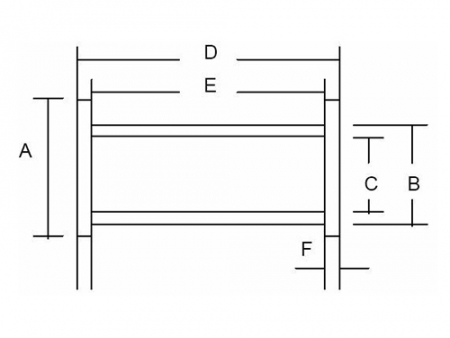

| Tipo | Materia | A Diâmetro do carretel | B Diâmetro do tubo | C Diâmetro interno | D Largura do tubo | E Largura do carretel | F Espessura da parede |
| 2"-Al-DF 2 ”Carretel de alumínio com flange baixo （Carretel baixo para curto） | Alumínio | 58.5±0.5 | 50.3-0.1 | 48.8 0.2 | 28.0±0.5 | 26.5±0.5 | 0.70～0.90 |
| 2“-Al-DF-W Carretel de alumínio com flange de 2” de altura （Carretel baixo para curto） | Alumínio | 58.5±0.5 | 50.3-0.1 | 48.8 0.2 | 47.3±0.5 | 45.5±0.5 | 0.70～0.90 |
