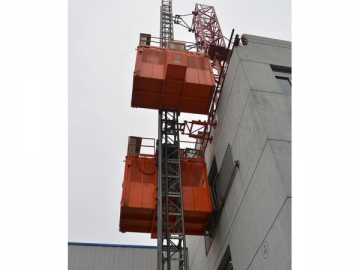

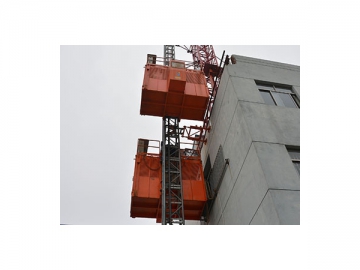

Elevador cremalheira
Solicite uma cotação
| Detalhes de cotação: NO.141004-1 | ||||
| Modelo | Quantidade mínima de pedido | Breve descrição | ||
| | 1 conjunto | Aplicação | Usado para transporte de carga e pessoas nos espaços de construção | |
| Altura de elevação | 72m(48 seções de mastro) | |||
| Gaiola / carro Elevador | Chapa de aço perfurada / Chapa de aço perfurada galvanizada | |||
| Potência do motor | 2 × (2 × 11) kw marca Jinnuo , Xangai China) | |||
| Freio de segurança | SAJ4.0-1.2 (marca SRIBS, Xangai China) | |||
| Fonte de energia | 380v/50hz (ou de acordo com os requisitos dos clientes) | |||
| Principais elementos elétricos | Marca Schneider | |||
| Velocidade nominal de elevação | 33m/min | |||
| Capacidade de carregamento nominal | 2 × 1000kg Dupla gaiola | Comprimento da parede e quantidade | 2.8m-3.2m 9 peças | |
| Tamanho da gaiola (C×L×A ） | 3 × 1.5 × 2.2M (Dimensão) | Peso da seção do mastro | 150kg | |
| Tamanho da seção do mastro | 650 × 650 × 1508mm Galvanizado ( Ø76 × 4.5mm tubo sem costura) | Peso total | 12800kg/conjunto | |
| FOB, Porto de Qingdao | 31,500, dólares 72M de altura | Embalagem | 1 × 40HQ 1 × 20GP | |
| Detalhes do elevador de construção | |||||||
| 1 | Gaiola | Dimensão da gaiola (C×L×A) | 3m×1.5m×2.2m | ||||
| Cobertura e placa de base | Placa de aço quadriculada | ||||||
| Parede lateral | Metade na parte superior | Alumínio perfurado | |||||
| Metade na parte inferior | Alumínio sólido | ||||||
| Materiais da porta | Placa de aço perfurado | ||||||
| Porta deslizante com intertravamento mecânico e elétrico | |||||||
| Principais materiais da viga | Placa de aço curvada Q235 e perfil de aço | ||||||
| Revestimento da superfície | Pintura de pulverização eletrostática (laranja, vermelho ou azul ) | ||||||
| 2 | Base conetada ao solo | Materiais | Chapa de aço perfurada, pintura de pulverização eletrostática e galvanização | ||||
| Porta | Porta deslizante com intertravamento mecânico e elétrico | ||||||
| Altura | 1.8-2.0m | ||||||
| 3 | Seções do mastro | Dimensões | 650 × 650 × 1508m | ||||
| Grau de aço | Placa de aço Q235, tubo sem costura | ||||||
| Parafusos | 10.9 | ||||||
| Tratamento da superfície | Galvanizado a quente | ||||||
| 4 | Ajuste | Intervalo ajustável | 2.8m a 3.2m na horizontal e 6m-9m na vertical | ||||
| Ângulo ajustável | ± 8 ° | ||||||
| 5 | Inserção de concreto | M27 × 600 4 peças em cada conjunto e base de fundação de metal | |||||
| 6 | Dispositivo de segurança | Freio de segurança | SAJ4.0-1.2 marca SRIBS (Xangai, China) | ||||
| Limite de sobrecarga /Célula de carga | |||||||
| Limite superior, limite inferior, regulador de velocidade, suspensão trifásica | |||||||
| Suspensão de emergência | |||||||
| Intertravamento mecânico e elétrico dentro e fora da porta | |||||||
| Proteção contra perda de fase | |||||||
| Alarme, amortecedor de mola | |||||||
| 7 | Mecanismo de acionamento | Motor | Especificações | 11kw, marca JULI (Xangai, China) | |||
| Classe | IP55 | ||||||
| Regulador de velocidade | Especificações | Engrenagem helicoidal cilíndrica (com dentes em ângulo)TCW144 Proporção: 1:16 | |||||
| 8 | Sistema elétrico | Contator principal | Marca Schneider | ||||
| Inversor | ( CAN300 MARCA INOVANCE ) | ||||||
| Fonte de potência | 380v/50hz ( Ou de acordo com as especificações do cliente) | ||||||
| 10 | Velocidade elevação | 33m/min | |||||
| 11 | Altura máxima de elevação | 150m | |||||
| 12 | Cabo | 20mm2 | |||||
| Termos comerciais | |
| Observações | O preço não inclui taxas de instalação. |
| Termos de pagamento | Pagamento adiantado de 30% TT para a produção. O outro montante deve ser pago por TT antes da entrega. |
| Duração de produção | Dentro de 10 dias úteis após o recebimento de 30% pagamento antecipado. |
| Período de garantia | 1 ano a partir da data da entrega |
| Serviço pós-venda | Fornecemos peças sobressalentes grátis juntamente com o equipamento e enviamos técnicos para manutenção mediante necessidade e solicitação |
| Guia de instalação e encargos | Mediante solicitação do cliente, podemos podemos enviar os nossos engenheiros até eles para ajudar na instalação e fornecer serviços de treinamento aos operadores. Contudo o clientes deverá assumir as responsabilidades concernentes a viagem e alojamento do engenheiro e pagar um subsídio diário num valor a combinar. Caso o cliente não puder solicitar um engenheiro podemos fornecer vídeos e documentos que poderão ajudar no processo de instalação |
| Peças sobressalentes fornecidas gratuitamente junto com a mercadoria | Rolo guia : 4 conjuntos Rolo do contador : 2 conjuntos Engrenagem: 1 conjunto Sequência de fase: 1 Interruptor de limite: 2 conjuntos Retificador: 1 conjunto Contator(380v):1 conjunto Pino de cremalheira: 20 conjuntos |
