Ambulift (caminhão com elevador para deficientes físicos)
Descrição

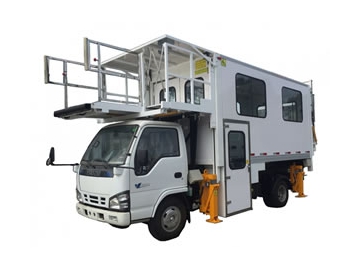

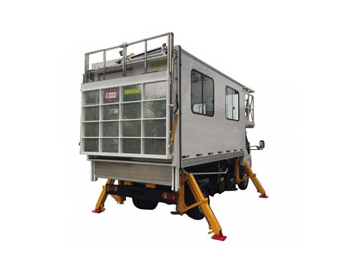

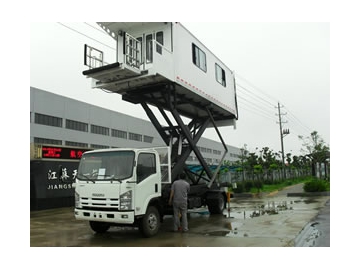

A ambulift (caminhão com elevador para deficientes físicos) HD-AT60 é usado para elevar os passageiros com deficiência para que eles possam entrar e sair dos aviões. É usado em Boeing B737, B747, B757, B767, B777, Airbus A320, A300, A330, A340 e demais aeronaves.
O caminhão com elevador para deficientes físicos é composto de um chassi, montagem do chassi, garfo de elevação, carrinho, plataforma de trabalho frontal e traseira, sistema de ar condicionado, sistema hidráulico e sistema elétrico.
CaracterísticaMaterial de elevada resistência e resiliência.
Nós fornecemos dois tipos de garfo de elevação: garfo tipo tesoura duplo e garfo tipo tesoura único. O caminhão de chassi 600P tradicional usa um garfo tipo tesoura duplo, já o 700P usa um garfo tipo tesoura único. A viga do garfo longitudinal é feita de tubo quadrado transparente de alta resistência e resistência à corrosão. O movimento do cilindro hidráulico duplo impulsiona o desempenho de elevação do caminhão.
- Medidas de emergência para dispositivos mecânicos, instalações elétricas e dispositivos hidráulicos estão completos. O sistema de emergência certifica a segurança da empilhadeira de passageiros. Os usuários podem escolher entre um sistema de emergência elétrico ou um sistema de emergência manual.
- O caminhão com elevador para deficientes físicos usa uma placa de circuito integrado avançada e confiável, bem como um controlo de relés.
- As peças hidráulicas e peças elétricas são importadas das marcas ocidentais, tendo um ótimo desempenho e longa vida útil.
- As chaves de operação, plugues e placas de circuito fornecem uma longa vida de serviço, pois são resistentes à água.
- As superfícies internas e externas são feitas de fibra de vidro revestida branca, que tem ótima absorção de som, térmica, acústica, e é ecológica, bem como tem desempenho retardador de chama.
- As portas dianteira e traseira são portas dobradas flexíveis e leves.
- Ambos os lados do caminhão estão equipados com luzes LED para a iluminação.
- As bordas superiores externas das portas dianteira e traseira são equipadas com luzes de trabalho para trabalhar à noite.
- O piso é fácil de limpar, devido à um adesivo de piso resistente a derrapar.
Especificações técnicas
Carga nominal: 1500kg
Carga nominal da plataforma do elevador traseiro: 400kg
Plataforma de ajuste da esquerda para a direita: 0 ～ 600 mm
Escala de ajuste da plataforma: 0 ～ 500mm
Dimensão da plataforma fixa (Comprimento * Largura): 1200 * 2280mm
Dimensão da plataforma móvel (Comprimento * Largura): 900 * 1300mm
Dimensão da plataforma do elevador traseiro (Comprimento * Largura): 1480 * 2190mm
| Projeto | AT6A Configuração 1 (600P/ MT/EURO 4) | AT6B Configuração 2 (700P/ MT/EURO 4) | AT6C Configuração 3 (700P/ MT/EURO 5) | AT6D Configuração 4 (700P /AT/EURO 5) |
| Fabricante / modelo do motor | ISUZU(ChongQing) Engine Co., LTD /4HK1-TCG40 | ISUZU(ChongQing) Engine Co., LTD/4HK1-TCG40 | ISUZU(ChongQing) Engine Co., LTD/4HK1-TC51 | ISUZU(ChongQing) Engine Co., LTD/4HK1-TC51 |
| Potência do motor | 88KW | 139KW | 141KW | 141KW |
| Base de roda | 3815mm | 5200mm | 5200mm | 5200mm |
| Altura da plataforma de trabalho | 2400～5845mm | 2600～5700mm | 2500～5800mm | 2500～5800mm |
| Carga nominal da plataforma dianteira | 1000kg | 1000kg | 1200kg | 1200kg |
| Taxa da plataforma de elevação traseira | 0-1400mm | 0-1500mm | 0-1500mm | 0-1500mm |
| Peso | 7200kg | 11500kg | 11300kg | 11300kg |
| Dimensão (Comprimento * Largura * Altura) | 6900×2400×3800mm | 8990×2450×3880mm | 8990×2450×3880mm | 8990×2450×3880mm |
| Abaixo da carcaça (Fabricante / Modelo) | ISUZU Motor Co., LTD/QL1070A1ARY | ISUZU Motor Co., LTD/QL11009PARY | ISUZU Motor Co., LTD /QL1100A8PAY | ISUZU Motor Co., LTD/QL1100A8PAY |
| Emissão do motor | GB 4 | GB 4 | GB 5 | GB 5 |
| Dimensões do carro (comprimento * largura * altura) | 4600*2300*2150mm | 6350×2200×2150mm | 6350×2200×2100mm | 6350×2200×2100mm |
| Caixa de engrenagens (fabricante / modelo) | ISUZU Motor Co., LTD/MSB(Cinco-velocidades) | ISUZU Motor Co., LTD /MLD-6Q(Cinco-velocidades) | ISUZU Motor Co., LTD /MLD-6Q(Cinco-velocidades) | ISUZU Transmission Co., LTD /ALLISON2500 |
- Estrutura da plataforma frontal (move-se)

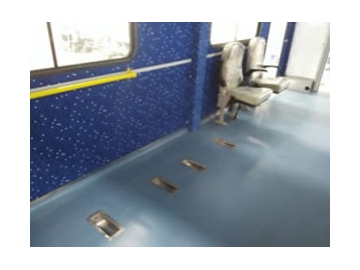

- Assentos fixos e cadeiras de rodas são instalados dentro do caminhão

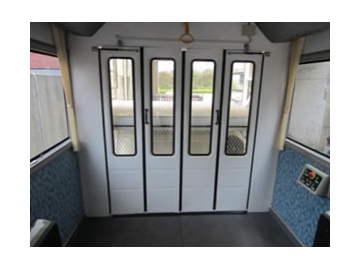

- Estrutura da porta dobrável dianteira e traseira

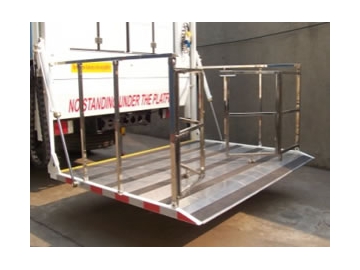

- Plataforma de elevação articulada

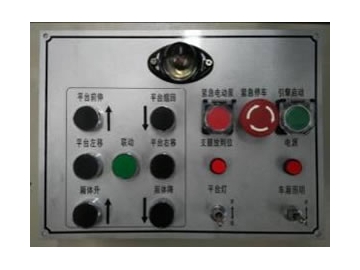

- Painel de controle elétrico da cabine

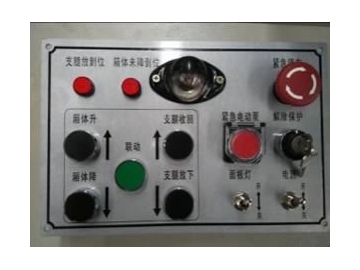

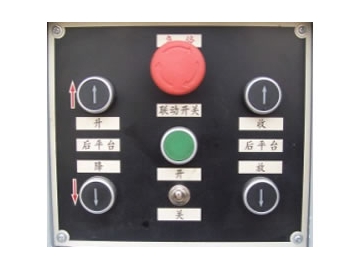

- Painel de controle de solo
- Painel de controle elétrico dentro da carruagem
