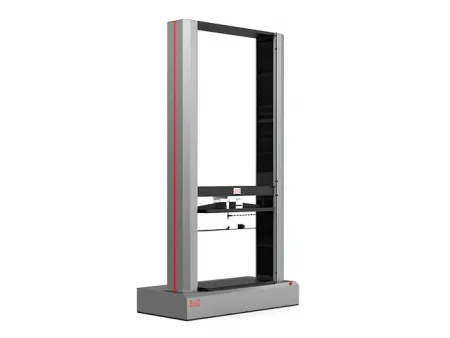

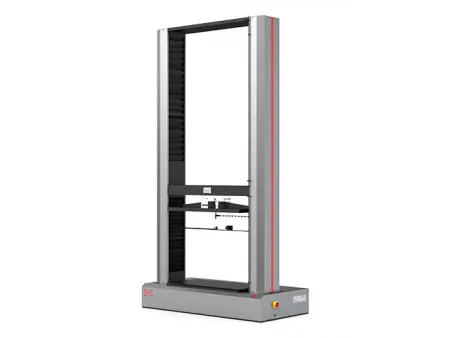

Máquina de ensaio de rigidez anelar para tubos plásticos
Solicite uma cotação
ETM Series (50kN-100kN)
A máquina de teste de rigidez anelar foi projetada para determinar a rigidez do anel de tubos plásticos de grande diâmetro com uma força de teste máxima de 50 kN ou 100 kN. Além do teste de rigidez do anel, a máquina de teste também pode realizar testes de tração, compressão e flexão em vários materiais metálicos e não metálicos.
Aplicações
- Tubos de PVC: PVC-U (PVC rígido não plastificado), PVC-M (PVC modificado)
- Tubos de poliolefina: tubos de HDPE, tubos de PP (PP-H, PP-B, PP-R)
- Tubos corrugados: tubos corrugados de parede dupla de HDPE, tubos corrugados de parede dupla de PP (a aplicação mais comum para testes de rigidez do anel)
- Tubos de FRP/compósitos: tubos de plástico reforçado com fibra de vidro (GRP/FRP)
Normas
GB/T 9647-2015, GB/T 18477-2001, GB/T 16491-2007, ISO 9969:2007, ISO 13968-2008, ASTM D2412-21
Especificações técnicas
| Modelo | | |
| Capacidade, kN | 50 | 100 |
| Norma | ISO 7500, Classe 0.5 | |
| Faixa de força | 0.4%-100%FS | |
| Precisão da força | ±0.5% | |
| Resolução da força | 1/500,000FS | |
| Precisão da posição | ±0.50% | |
| Deslocamento da cruzeta | 250-2000 | |
| Resolução da posição, μm | 0.02 | |
| Velocidade da cruzeta, mm/min | 0.005-500 | |
| Precisão da velocidade da cruzeta | dentro de ±0,5% da velocidade definida | |
| Espaço máximo de compressão, mm | 2500 | |
| Largura do teste, mm | 1050 | |
| Faixa de medição do diâmetro interno, mm | 250-2000 | |
| Precisão da medição do diâmetro interno, mm | 0.01 | |
| Faixa de medição do diâmetro externo, mm | 300-2500 | |
| Dimensão, mm | 1690x850x3230 | |
| Alimentação elétrica | 1.3kW (220V, 50Hz, monofásica) | |
| Peso, kg | 1500 | |
Dimensões
| Modelo | Dimensão total | Deslocamento da cruzeta | Largura de teste |
| AxBxC | H | W | |
| Modelo padrão | 1690x850x3230 | 2500 | 1050 |
