Filtro secador de linha de líquido

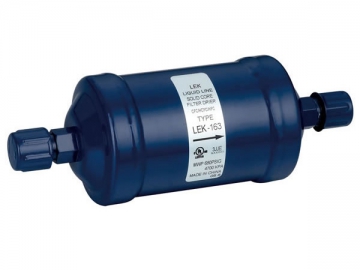

O filtro secador de linha de líquido foi projetado para funcionar sob condições, onde a temperatura de condensação é alta e requer um sistema de secagem mais potente. Este secador de receptor de linha de líquido é constituído de 80% de zeólitos 3A e 20% de alumínio ativo. Ele pode ser utilizado com fluidos refrigerantes CFC e HCFC, tais como R22 e R502, os quais utilizam simultâneamente óleo e alquibezeno. Nós oferecemos dois modelos diferentes de filtros secadores de linha de líquido - os filtros secadores com núcleo sólido série LEK e filtro secadores de linha de líquido com núcleo - modelo da série LDK.
Estes filtros secadores de linha de líquido com núcleo sólido são derivados da combinação entre a filtragem e a secagem. Ambas impedem que impurezas ou outras substância contaminantes entrem nas peças principais do sistema de refrigeração, deste modo, o seu equipamento continuará funcionando de maneira fácil e segura e sem necessitar de manutenção constante. O design deste filtro secador de linha de líquido oferece as seguintes funções:
1) Compressores automáticos complementam constantemente novos zeólitos;
2) Este filtro secador de ar condicionado absorve água, ácido e outras substâncias contaminantes.;
3) O movimento dos blocos de feltros dos filtros ajuda a evitar vibrações ;
4) Esta primeira série de filtros absorve a água e, em seguida, seca;
5) O filtro secador é totalmente revestido com plástico, tornando-o mais resistente à corrosão;
6) Os métodos de conexão ODE ou SAE encontram-se disponíveis ;
7) A pressão máxima de trabalho é de 4.70Mpa/680Psig.
Este modelo de filtro secador de linha de líquido de núcleo, com design modular, utiliza um agente de secagem de qualidade fabricado a partir de misturas especiais a fim de proteger o sistema de refrigeração de sofrer contaminação através de umidade, ácidos, metais ou poeiras indesejados. Ele possui as seguintes funções:
1) Absorve água, ácidos e outras substâncias contaminantes;
2) Pode ser aplicado com diversos fluidos refrigerantes, tais como R12, R22, R134A, R407C e R502;
3) Os respectivos métodos de conexão ODF e SAE encontram-se disponíveis;
4) A perda de pressão do conector é relativamente pequena mesmo quando o fluxo é grande;
5) Tratamento com revestimento por pulverização de plástico, este filtro secador de linha de líquido é altamente resistente à corrosão;
6) A pressão máxima da operação deste filtro secador para AVAC é 4.70Mpa/680Psig.
Especificações técnicas do filtro secador de linha de líquido
* Filtro secador de linha de líquido série LEK = Filtro molecular
* Filtro secador de linha de líquido série LDK = Núcleo sólido

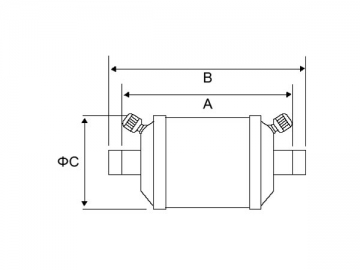

N° Da Peça | Conexões (pol.) Sae Odf | Dimensões (polegadas) | |||
A | B | C | |||
LDK-032 | 1/4 | 4.38 | 3.13 | 1.63 | |
LDK-032S | 1/4 | 3.88 | 3.13 | 1.63 | |
LDK-033 | 3/8 | 4.67 | 3.18 | 1.63 | |
LDK-033S | 3/8 | 4.06 | 3.18 | 1.63 | |
LDK-052 | 1/4 | 4.81 | 3.69 | 2.64 | |
LDK-052S | 1/4 | 4.44 | 3.69 | 2.64 | |
LDK-053 | 3/8 | 5.13 | 3.36 | 2.64 | |
LDK-053S | 3/8 | 4.50 | 3.36 | 2.64 | |
LDK-082 | 1/4 | 5.63 | 4.50 | 2.64 | |
LDK-082S | 1/4 | 5.25 | 4.50 | 2.64 | |
LDK-083 | 3/8 | 5.94 | 4.44 | 2.64 | |
LDK-083S | 3/8 | 5.31 | 4.44 | 2.64 | |
LDK-084 | 1/2 | 6.19 | 4.38 | 2.64 | |
LDK-084S | 1 /2 | 5.38 | 4.38 | 2.64 | |
LDK-162 | 1/4 | 6.56 | 5.25 | 2.64 | |
LDK-162S | 1/4 | 6.19 | 5.25 | 2.64 | |
LDK-163 | 3/8 | 6.88 | 5.38 | 2.64 | |
LDK-163S | 3/8 | 6.25 | 5.38 | 2.64 | |
LDK-164 | 1/2 | 7.06 | 5.31 | 2.64 | |
LDK-164S | 1/2 | 6.31 | 5.31 | 2.64 | |
LDK-165 | 5/8 | 7.50 | 5.31 | 2.64 | |
LDK-165S | 5/8 | 6.56 | 5.31 | 2.64 | |
LDK-167S | 7/8 | 7.13 | 5.63 | 2.64 | |
LDK-303 | 3/8 | 9.63 | 8.13 | 3.15 | |
LDK-303S | 3/8 | 9.00 | 8.13 | 3.15 | |
LDK-304 | 1/2 | 9.88 | 8.06 | 3.15 | |
LDK-304S | 1/2 | 9.06 | 8.06 | 3.15 | |
LDK-305 | 5/8 | 10.31 | 8.06 | 3.15 | |
LDK-305S | 5/8 | 9.31 | 8.06 | 3.15 | |
LDK-306S | 3/4 | 9.68 | 8.43 | 3.15 | |
LDK-307S | 7/8 | 9.88 | 8.38 | 3.15 | |
LDK-309S | 1 1/8 | 10.12 | 8.50 | 3.15 | |
LDK-413 | 3/8 | 9.75 | 8.19 | 3.66 | |
LDK-414 | 1/2 | 10.00 | 8.19 | 3.66 | |
LDK-414S | 1/2 | 9.90 | 8.19 | 3.66 | |
LDK-415 | 5/8 | 10.44 | 8.19 | 3.66 | |
LDK-415S | 5/8 | 9.44 | 8.19 | 3.66 | |
LDK-417S | 7/8 | 9.88 | 8.38 | 3.66 | |
LDK-419S | 1 1/8 | 10.38 | 8.56 | 3.66 | |
- | 7/8 | 15.43 | 13.94 | 3.66 | |
- | 1 1/8 | 15.75 | 13.63 | 3.66 |

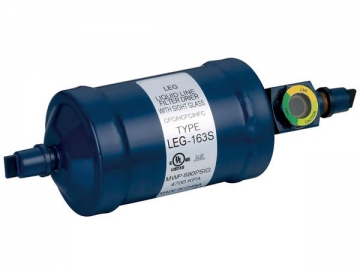

Um filtro secador de linha de líquido com visor de líquido é um tipo de desidratador com filtro secador, que possui um visor de líquido montado na saída do filtro. Os zeólitos 3A utilizados, são capazes de absorver efetivamente a água e fluidos refrigerantes como CFC, HCFC e HFC. O meio de filtragem é capaz de filtrar pequenas impurezas e evitar a obstrução dos tubos.
Além disso, o design combinado ajuda a minimizar o trabalho de soldagem e a possibilidade de vazamento, o que ajuda muito em termos de economia de tempo. O visor de líquido possibilita que técnicos possam observar a situação de trabalho dos fluidos refrigerantes e, sobretudo, auxilia a determinar se há algum problema com a passagem do fluxo de ar através dos tubos do condensador. Deste modo, as bolhas dos fluidos refrigerantes, causadas devido à queda de pressão anormal, podem ser eficientemente evitadas. Além disso, este visor possui um indicador, com cores verde e amarela, para mostrar a quantidade de umidade dos fluidos refrigerantes .
Características do filtro secador de linha de líquido com visor de líquido
1) Este dispositivo integrado é relativamente fácil de ser instalado;
2) O acumulador de ar condicionado com visor de líquido possui um custo mais baixo em relação ao custo total de aquisição de todas as peças separadas;
3) Devido ao seu design moderno, este filtro secador de linha de líquido requer um menor tempo de instalação;
4) Em função de um número menor de conectores, ele apresenta menor possibilidade de vazamentos;
5) Ele é equipado com gaxetas e dispositivos de mola de qualidade;
6) Este filtro secador integrado dispõe de uma excelente capacidade de absorção;
7) A queda da pressão é relativamente baixa;
8) Ele apresenta um desempenho de filtragem excelente e remove impurezas pequenas de 10 micorn em DN.
9) É equipado com uma grande quantidade de acessórios para a sua proteção;
10) A sua pressão máxima de trabalho é de 4.70Mpa/680Psig.
Especificações técnicas do filtro secador de linha de líquido com visor de líquido
N° Da Peça | Conexões (pol.) sae Odf | Volume (pol. Cúbica) | A(IN) | B(IN) | C(IN) |
1/4 | 5 | 5.80 | 2.50 | ||
3/8 | 5 | 6.18 | |||
3/8 | 5 | 5.92 | 4.54 | ||
1/4 | 8 | 6.55 | |||
3/8 | 8 | 6.93 | |||
3/8 | 8 | 6.66 | 5.29 | ||
1/2 | 8 | 7.08 | |||
1/2 | 8 | 6.73 | 5.29 | ||
1/4 | 16 | 7.53 | |||
3/8 | 16 | 7.91 | |||
3/8 | 16 | 7.65 | 6.27 | ||
1/2 | 16 | 8.06 | |||
1/2 | 16 | 7.71 | 6.27 | ||
5/8 | 16 | 8.31 | |||
5/8 | 16 | 8.04 | 6.27 | ||
3/8 | 30 | 10.47 | |||
1/2 | 30 | 10.62 | |||
1/2 | 30 | 10.27 | 8.83 | ||
5/8 | 30 | 10.60 | 8.83 | ||
7/8 | 30 | 1 1.13 | 8.83 |
