Robô de Solda Automática de Tubos

Solicite uma cotação

Sobre nós: http://pipemachinechina.com.br/6-20-automatic-pipe-welding-robot.html

Modelo: PPRWC-24Aa

Parâmetros Técnicos

Fonte de alimentação: 380VAC 50Hz
Dimensões: 8000 (C) x 3000 (L) x 2000 (A) mm
Modo de operação: Alça de controle para mouse/teclado/interruptor industrial/robô
Ambiente de trabalho: 0℃-45℃
Classificação IP: IP54
Precisão de soldagem: 0,5 mm

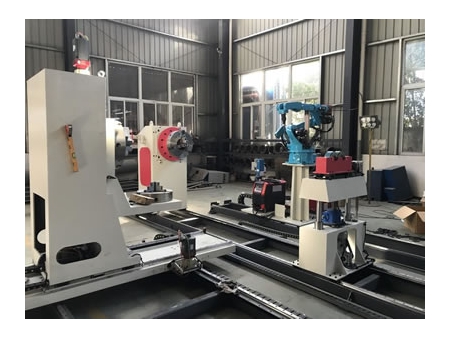

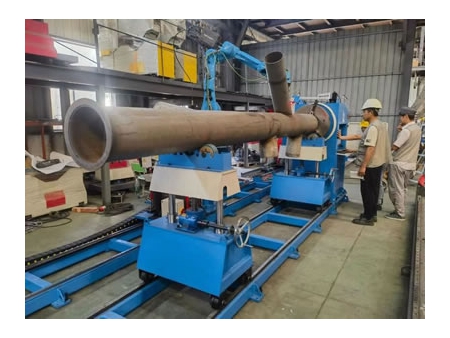

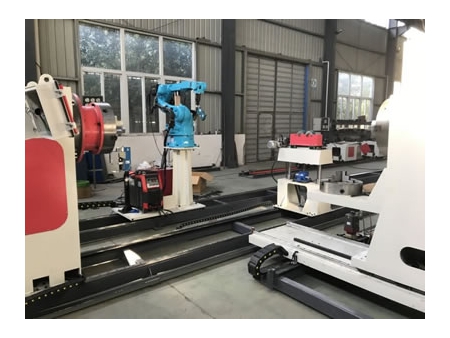

O robô de soldagem automática de tubos é projetado com um soldador MIG, robô de 6 eixos, sistema guiado por visão, posicionador de soldagem de eixo único, unidade de suporte de tubos, trilho robótico, gabinete de controle elétrico, limpador de pistola de soldagem, etc. Devido ao sistema guiado por visão, a soldagem automática da interseção entre tubos e a soldagem circunferencial entre tubos e conexões pode ser realizada com precisão.

Características

Nenhuma vibração será gerada durante o processo de soldagem, e um movimento estável e consistente é sempre mantido, o que proporciona soldas de alta qualidade e boa aparênc
O equipamento de automação de soldagem garante uma operação segura e conforto ergonômico. Ele reduz bastante a necessidade de exposição do operador a ambientes com muito ruído ou alta temperatura.
A automação da soldagem melhora muito a eficiência da soldagem, que não é influenciada pela habilidade do operador.

Configurações

Item	Modelo	Qt.	Detalhes
Robô de soldagem	ZGRB06-2000-MK	v	Robô de 6 eixos instalado de forma regular
Gabinete de controle do robô	ZGRC0920-A3	1 peça	Movimenta-se com o robô no trilho
Trilho de caminhada robótico		1 conjunto	O robô de soldagem se move sobre o trilho com uma estrutura de guia linear com cremalheira de engrenagem. Isso proporciona um movimento preciso do robô, com um curso efetivo de 6 m.
Mandril de solda de três mandíbulas	2t	1 conjunto	Mandril de solda de tubo autocentrante de 3 mandíbulas, adequado para tubos com comprimento de 300 a 600 mm
Carrinho de tubos		2 peças	movimentação e elevação manual
Trilho para suporte de carrinhos		1 conjunto	6 m de comprimento
Suporte da tocha de soldagem		1 conjunto	Mantém a tocha de soldagem estável durante o processo de soldagem MIG
Fonte de energia para soldagem MIG	1 conjunto	1 set	Fonte de energia de soldagem MIG de 500 A; soldador MIG especialmente equipado para o robô de soldagem; tocha de soldagem e alimentador de arame fornecidos com o soldador MIG;
Sensor de soldagem de rastreamento de costura a laser		1 conjunto	O sensor especialmente projetado para soldagem com visão é usado para rastreamento durante a soldagem de linha de interseção tubo a tubo e a soldagem circunferencial.
Gabinete de controle elétrico		1 conjunto	Apresenta interface HMI para soldagem, facilitando a configuração do processo de soldagem; as configurações podem ser armazenadas para recuperar facilmente as receitas de trabalho a qualquer momento;
Pingente portátil de ensino robótico		1 conjunto	Alça de controle padronizada do robô
Cabos		1 conjunto	Usado para todas as conexões no robô de soldagem
Peças de reposição fornecidas com o equipamento		1 lote	Ferramentas incluídas

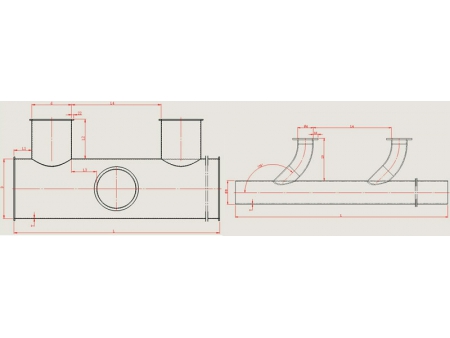

Parâmetros dos Tubos Soldados

Item	Código	Parâmetro
D.O. do tubo do coletor	D	⌀ 159-630mm
D.I. do tubo de derivação	d	⌀ 108-426mm
Espessura da parede do tubo	T	3-14mm
Distância da conexão do ramal a partir da costura da junta	L1	≥180mm
Altura do tubo do ramal reto	L2	70-480 mm
Distância da conexão do ramal	L3	≥250mm
Distância da conexão do ramal	L4	≥900mm
