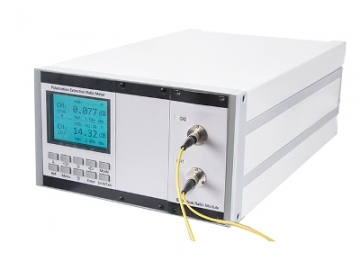

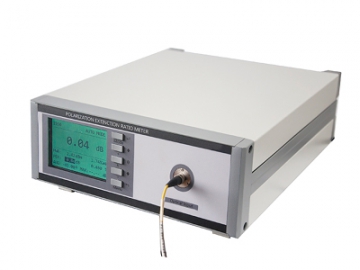

Medidor da taxa de extinção de polarização PER-M500
O medidor de taxa de extinção de polarização Techwin PER-M500 é usado para detectar: a taxa de extinção de polarização (PER) de dispositivos de manutenção de polarização, o grau de polarização de fontes de luz, a taxa de extinção de fibras de manutenção de polarização e outros dispositivos de manutenção de polarização. É uma nova geração de instrumentos de medição ótica de precisão desenvolvidos pela Techwin com muitos anos de experiência em testes de dispositivos óticos. Pode ser usado para medir as taxas de extinção das fibras, dos dispositivos e dos conectores de manutenção da polarização, assim como o grau de polarização da fonte de luz e o ângulo do eixo de polarização. O software de computador superior possui funções poderosas e é fácil de operar.
- PER máx. Até 50dB
- Suporte para entrada de espaço livre
- 1, 2, 4 ou múltiplos canais para medição simultânea
- Interface intercambiável FC / SC / LC
- OPM, taxa de extinção, ângulo do eixo óptico, mesma exibição de tela do grau de polarização
- 3 tipos de comprimento de onda disponíveis, incluindo 840-950nm, 960-1160nm, 1260-1630nm
- Suporte a interface RS232
- Medição da taxa de extinção de PMF (fibra de manutenção de polarização)
- Alinhamento de PMF com fonte de laser
- Alinhamento do eixo de polarização do dispositivo óptico
- Teste de giroscópio de fibra óptica de ramo Y
- Teste o acoplador PM e o divisor de feixe de polarização
- Monitoramento de emenda de fusão de PMF
| Item | Parâmetro | |
| Faixa de comprimento de onda | 840~950 nm, 960~1160nm | 1260~1630nm |
| Potência máxima de entrada | 5dBm / 20dBm | |
| PER intervalo dinâmico | 40dB | 50dB |
| Intervalo PER | 5dBm： | |
| -5~ 5dBm：0~40dB -15~ 5dBm：0~30dB -25~ 5dBm：0~20dB | -5~ 5dBm：0~50dB -15~ 5dBm：0~40dB -25~ 5dBm：0~30dB -35~ 5dBm：0~20dB | |
| 20dBm： | ||
| 10~ 20dBm：0~40dB 0~ 20dBm：0~30dB -10~ 20dBm：0~20dB | 10~ 20dBm：0~50dB 0~ 20dBm：0~40dB 10~ 20dBm：0~30dB -20~ 20dBm：0~20dB | |
| Taxa de resolução PER | <10dB：0.001dB ≥10dB：0.01dB | |
| Precisão PER | PER≤2dB：A type≤±0.1dB B type3≤±0.03dB PER <30dB：<±0.3dB PER≥30dB：<±1.0dB | |
| Resolução angular de polarização | 0.11° | |
| Precisão do ângulo de polarização | <±0.45° | |
| Velocidade de medição | 0.25S | |
| Tipo de conector | FC/PC (também suporta interface SC / LC) | |
| Interface de comunicação | RS232 | |
| Sistema operacional | Win7 32/64 bits Win10 32/64 bits | |
| Exibição | Recomendar tela de exibição de 21 polegadas; resolução mínima 1600 * 900 | |
| Entrada AC | 220V，50Hz | |
| Tempo de aquecimento ao ligar | 15min | |
| Temperatura de operação | 10～ 40℃ | |
| Temperatura de armazenamento | -15～ 70℃ | |
| Peso | 4kg | |
| Dimensão | 2U*235*300 mm | |
- A faixa de comprimento de onda está disponível com 840-950nm, 960-1160nm e 1260-1630nm. Outras bandas de comprimento de onda podem ser personalizadas.
- Customizável, dispónivel uma maior potência de entrada.
- Consulte nossa empresa para detalhes relacionados ao Tipo B.
| 1 | Dispositivo Principal | 1 | pc |
| 2 | Cotonete | 1 | pacote |
| 3 | Cabo de alimentação | 1 | pc |
| 4 | Linha de Conexão RS232-USB | 1 | pc |
| 5 | Manual do usuário | 1 | pc |
| 6 | Relatório de inspeção | 1 | pc |
| 7 | Certificação | 1 | pc |
Precisão PER≤2dB
A: ≤±0.1dB
B: ≤±0.03dB
Comprimento de onda
A: 840~950 nm
B: 960~1160nm
C: 1260~1630nm
