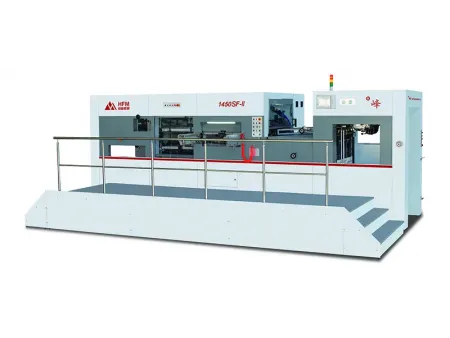

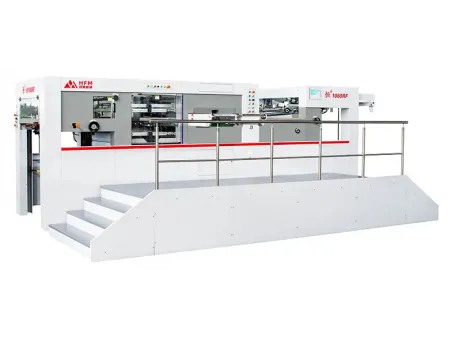

Máquina de corte e vinco plana automática com unidade de descarte (até 700 ton)
Solicite uma cotação
- Tamanho máximo de corte (C×L) 1060×780 mm
- Precisão do corte com molde ±0.1mm
- Velocidade máxima 7000 folhas/hora
- Pressão máxima de corte 700 toneladas
Esta potente máquina de corte e vinco plana totalmente automática combina corte pesado com remoção automatizada de resíduos, projetada especificamente para aplicações exigentes de embalagens industriais. Ela corta com precisão materiais espessos e rígidos e remove resíduos com eficiência, simplificando todo o processo, desde a alimentação precisa e o corte em alta velocidade até a remoção precisa e a entrega organizada.
Especificações Desenhos dimensionais

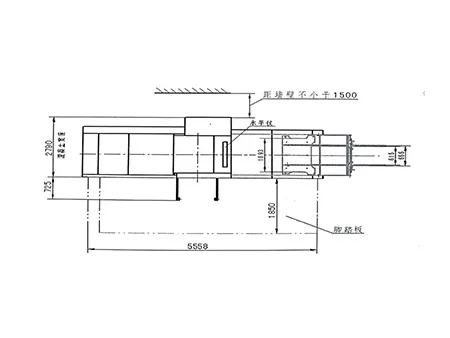

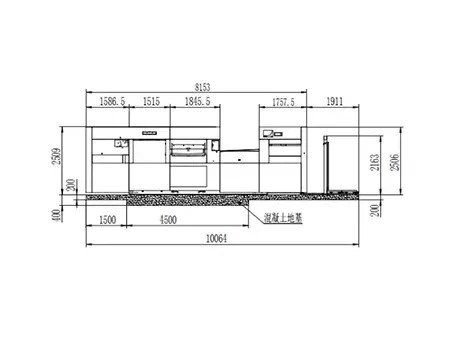

Para obter desenhos dimensionais detalhados de nossas máquinas, consulte o número do modelo específico. Oferecemos uma variedade de tamanhos para atender às suas necessidades de produção:

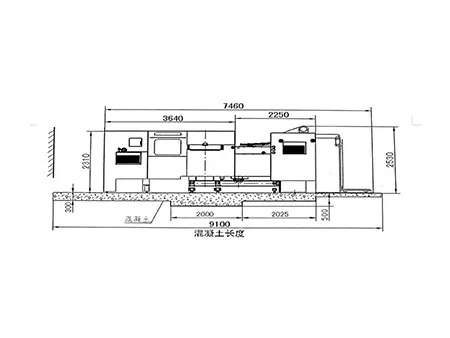

- Desenho dimensional 1060
- Desenho dimensional 1060
- Desenho dimensional 1450

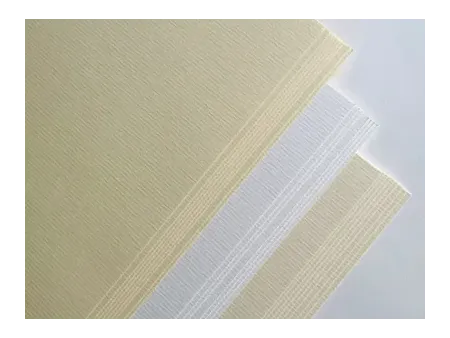

Materiais aplicáveis
- Papelão

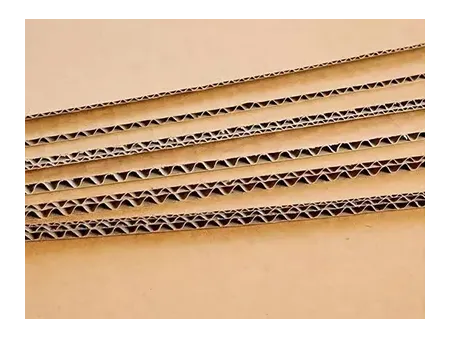

- Papelão corrugado

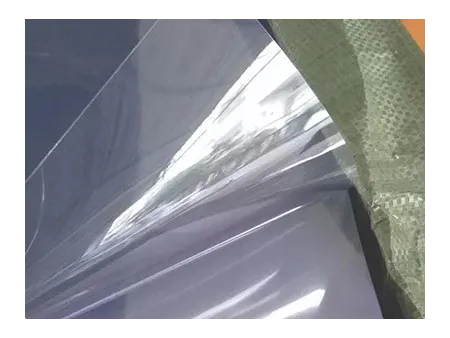

- Folha PVC
- Papelão branco
Utilização
Esta máquina resistente é utilizada para criar caixas de cosméticos, caixas de cigarros, caixas de vinho, caixas de chá, embalagens farmacêuticas, embalagens alimentares, caixas de presente e muito mais, tudo com alta qualidade. Funções principais
-
- Bloqueio rápido pneumático para corte e vinco Permite um bloqueio rápido para garantir a estabilidade durante o processo de corte e vinco.
-
- Alimentação e recolha contínuas de folhas Permite a alimentação e recolha contínuas e automáticas de papel para maximizar a eficiência da produção e minimizar o tempo de inatividade.
-
- Amostragem pneumática Facilita a verificação de amostras durante a produção sem interromper o processo, garantindo uma qualidade consistente do produto.
-
- Sistema de lubrificação automático Proporciona um funcionamento suave de todos os componentes mecânicos, reduzindo o atrito e prolongando a vida útil da máquina.
-
- Ajuste elétrico da pressão Ajusta automaticamente a pressão para se adequar a diferentes materiais, garantindo um desempenho preciso do corte.
-
- Remoção automatizada Otimiza a produção removendo eficientemente os resíduos.
Configurações
- Alimentador
Equipado com um cabeçote alimentador de alta precisão com quatro sucções e cinco alimentações, este sistema acomoda papel fino, cartolina e papelão ondulado, garantindo uma alimentação suave e consistente, mesmo em altas velocidades. O mecanismo de pré-alimentação integrado do tipo pórtico alterna entre as mesas de alimentação principal e auxiliar, permitindo uma produção contínua e ininterrupta.

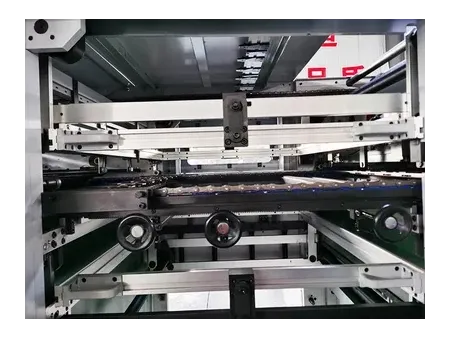

- Sistema de alimentação
Utiliza uma correia transportadora plana importada para garantir o transporte estável das folhas. Um sistema de alimentação a vácuo opcional aumenta ainda mais a estabilidade, especialmente ao processar materiais finos, garantindo um desempenho consistente e confiável.
- Unidade de corte e vinco
Possui uma placa alveolar de ferro fundido resistente à deformação e ao calor e um sistema de ajuste de pressão com 12 zonas de aquecimento controladas independentemente. Este design garante um efeito eficaz de gravação e corte e vinco para materiais pesados.

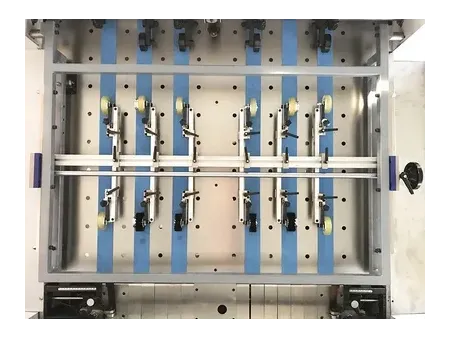

- Sistema de remoção/retirada de resíduos
Emprega um design de três estruturas (superior, média e inferior) para proporcionar uma remoção de resíduos estável, precisa e potente. Com base nos requisitos de produção, você pode selecionar entre remoção com agulha ou remoção com gabarito. O gabarito de remoção posicionado centralmente permite uma troca fácil e uma operação precisa e suave.
- Estação de entrega

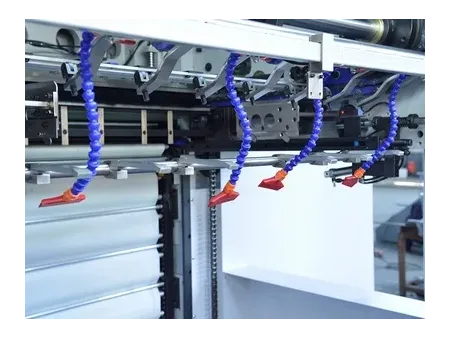

Utiliza uma escova e um sistema de sopro de ar traseiro para manter o alinhamento estável das folhas. Um sistema de coleta auxiliar elétrico suporta a produção contínua, enquanto a função de amostragem pneumática permite verificações de qualidade em tempo real sem interromper a produção. Um recurso opcional de contagem e marcação (inserção de abas) está disponível para maior eficiência.
- Bomba de vácuo

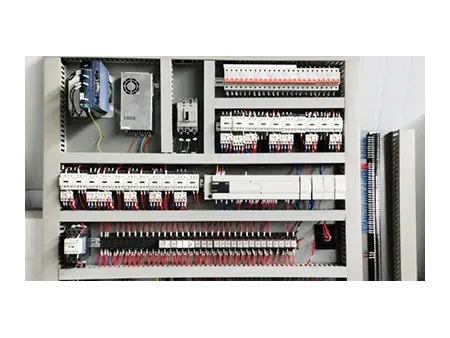

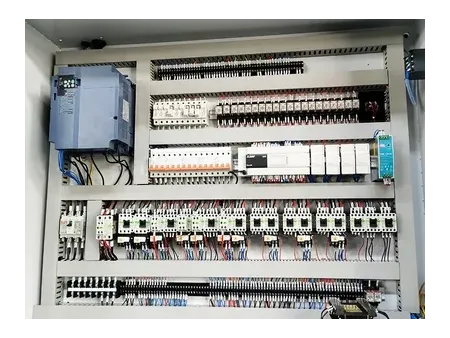

A bomba de vácuo BECKER, de engenharia alemã, combinada com componentes elétricos e de acionamento reconhecidos internacionalmente (ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, IDEC, Yaskawa, OMPI, BECKER, etc.), garante precisão no corte e desempenho confiável. O sistema de ar condicionado industrial para o gabinete elétrico mantém uma temperatura consistente, garantindo uma operação estável e contínua dos componentes elétricos.
- Interface HMI
A interface HMI permite que os operadores monitorem o status da máquina em tempo real, exibam notificações de falhas e acessem métodos de solução de problemas, melhorando a facilidade operacional e o gerenciamento do fluxo de trabalho.
Consumíveis
Para manter o desempenho ideal e a longevidade da sua máquina, recomendamos o uso de consumíveis HFM originais. Oferecemos uma gama completa de peças de reposição de alta qualidade: pino de remoção, placa deslizante, bloco de travamento do pino inferior, roda de borracha, correia dentada, roda de escova, barra de fixação, fixador móvel.

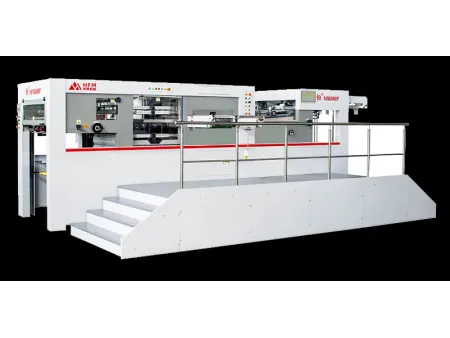

Productos relacionados
