4 Séries de divisores de fluxo disponíveis com deslocamento de 1,6-70 ml/r

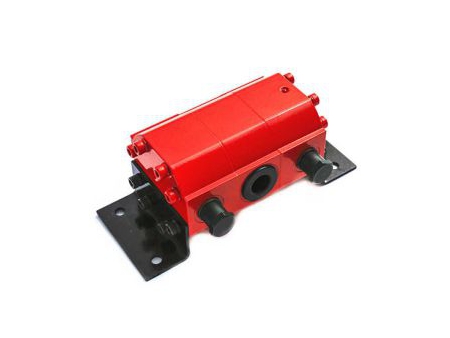

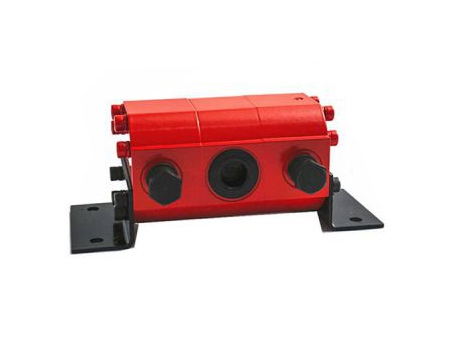

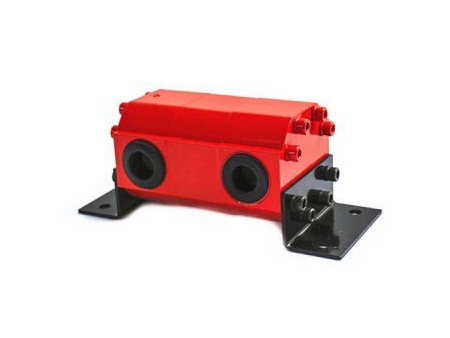

Divisor de fluxo de engrenagens

A série 1FDF, como parte de nossas quatro séries de divisores de fluxo de engrenagens, incluindo 1AFDF, 2FDF e 3FDF, destaca-se por sua precisão no gerenciamento de fluxos hidráulicos, oferecendo uma faixa de deslocamento de 1,6 a 8,42 ml/r. Esses divisores de fluxo de engrenagem são projetados para conectar vários motores de engrenagem por meio de um acoplador, formando um sistema que garante a operação sincronizada dos atuadores com alta precisão. A integração de válvulas adicionais aumenta a proteção e a funcionalidade do sistema.

Os recursos da série 1FDF incluem

Uma faixa de deslocamento de 1,6 a 8,42 ml/r, projetada para uma distribuição ideal do fluxo.
Mantém a perda de pressão dentro de 16 a 19 bar para um desempenho eficiente do sistema.
Garante operações sincronizadas do atuador com alta precisão, atingindo uma exatidão de sincronização de ±1,5% a ±2%.
Capacidade de integração com válvulas de alívio, válvulas de retenção e válvulas de controle de velocidade, proporcionando proteção do sistema e funções suplementares.

Especificações

Cilindrada		Pórticos SAE		Vazão Mínima/Sec		Vazão Máxima/Sec		Diferença de PressãoEntrada/Saída		Pressão Máxima de Saída
In3	Cm3	Entrada	Saída	Gpm	Lpm	Gpm	Lpm	Psi	Bar	Psi	Bar
0.097	1.6	SAE6	SAE6	0.8	3	1.7	6.4	1800	124	3500	240
0.129	2.13	SAE8	SAE8	1.2	4.5	2.5	9.5	1800	124	3500	240
0.194	3.18	SAE8	SAE6	1.7	6.4	4.5	13.2	1800	124	3500	240
0.258	4.24	SAE10	SAE10	2.5	9.5	5	18.9	1800	124	3500	240
0.323	5.29	SAE10	SAE10	3	11.4	6	22.7	1800	124	3500	240
0.388	6.36	SAE10	SAE10	3.5	13.2	7	26.5	1600	110	3500	240
0.453	7.42	SAE10	SAE10	4	15.1	8	30.3	1300	90	3500	240
0.517	8.42	SAE10	SAE10	4.5	17	9	34.1	1200	83	3500	240

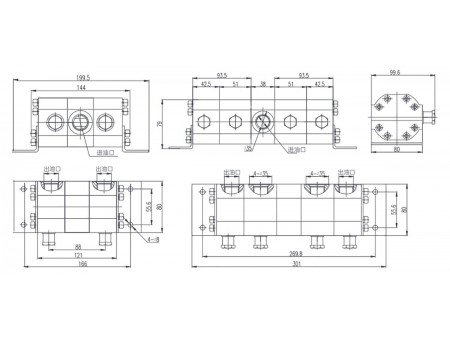

Dimensões

Aplicações

Os divisores de fluxo de engrenagens 1FDF são amplamente utilizados em máquinas industriais, de armazenamento e agrícolas, desempenhando um papel fundamental para garantir a operação sincronizada. Eles são essenciais em dispositivos como guindastes de caminhão com lança, plataformas de trabalho aéreo, tratores, colheitadeiras, divisores de toras e empilhadeiras, facilitando o desempenho preciso e eficiente em diversas aplicações.
