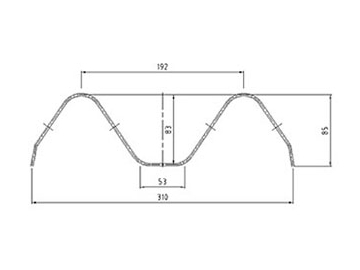

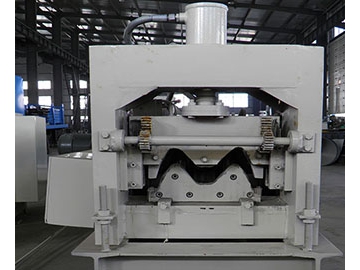

Máquina para fabricação de rails de auto estrada
Parâmetros principais
1.Especificações do material do rolo: Largura : 480mm; espessura: 3-4mm; Chapa de aço galvanizada Q235A
2.Velocidade de trabalho : 10 -12m/min
3.Fases de rolo : 13 pares de rolos principais e 7 pares de rolos de achatamento
4.Material do rolo: GCr15 aço de rolamento, temperado, HRC58℃-62℃
5.Material do eixo principal: Aço 45# de qualidade superior, temperado
6.Diâmetro do eixo principal:￠85mm
7.Potência do motor principal : 35kw
8.Transmissão: Acionamento por corrente de fila dupla
9.Estrutura da máquina de perfilagem: Wallboard
10.Potência do motor de retificação: 2.2kw
11.Potência do motor hidráulico:: 11kw, pressão: 20Mpa
12.Material de perfuração e molde de corte:: Cr12
13.Lâmina de corte tratada a quente : HRC58℃-60℃

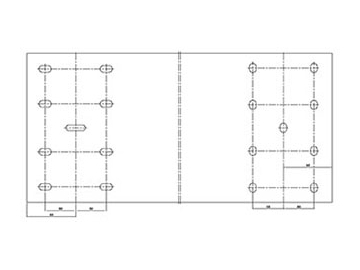

14.Forma de corte e perfuração: Adota acionamento hidráulico, perfuração de painel plano, corte após perfilagem.
15.Sistema de controle elétrico: A máquina adota frequência de controle PLC, erro de corte em comprimento ≤±2mm
16.Dimensão da máquina : 13500mm×2700mm×1600mm
Configuração do equipamento
Dispositivo de alimentação manual (capacidade 3t ), transmissão, dispositivo de nivelamento, dispositivo antes do corte (2 conjuntos), máquina principal e rolo (incluindo mesa de guia), dispositivo de corte (após perfilagem ), sistema hidráulico, sistema de controle elétrico, mesa de acabamento , etc.
Processo de produção
Desbobinamento manual →Alimentação e correção→ Sete rolos de dispositivo de achatamento→perfuração de painel plano → Perfilagem → Corte após perfilagem → Produto acabado

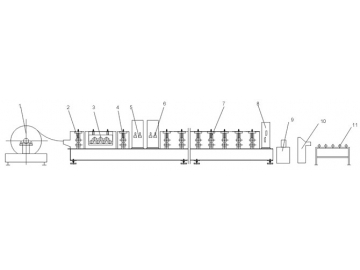

1. Dispositivo do material de alimentação
2. Rolo de tração
3. Dispositivo de nivelamento
4. Rolo de tração
5. Buraco de perfuração horizontal
6. Buraco de perfuração vertical
7. Perfiladeira
8. Máquina de corte
9. Sistema hidráulico
10. Sistema de controle PLC
11. Dispositivo de descarga
