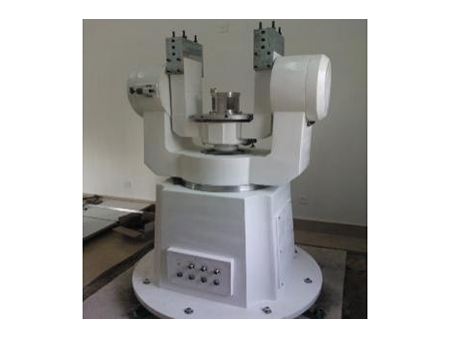

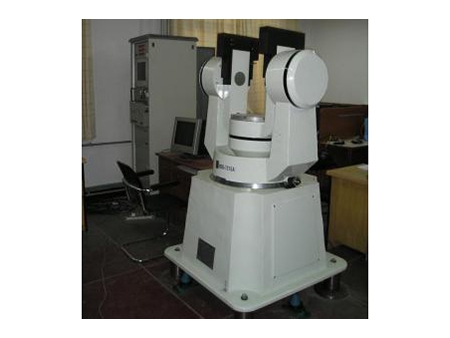

Mesas rotatórias multieixo

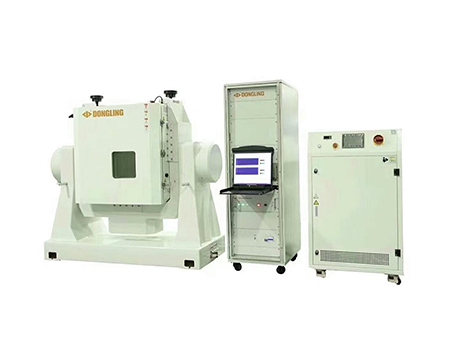

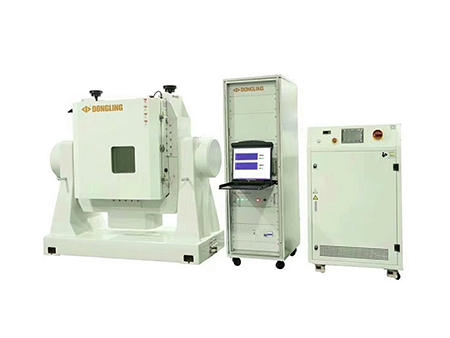

A mesa rotatória multieixo é composta por uma mesa giratória mecânica, uma caixa de controle de temperatura e um gabinete de medição e controle, sendo projetada para oferecer versatilidade e precisão em diversas aplicações. Com suporte a funções avançadas, como controle de posição angular, taxa angular, oscilação e aceleração centrífuga, ela também registra e exibe dados em tempo real e conta com recursos integrados de controle de temperatura.
Seu principal objetivo é fornecer referência precisa de posicionamento e velocidade para cargas em teste, sendo ideal para calibração e testes dinâmicos e estáticos de componentes inerciais e sistemas de navegação inercial. Além disso, a mesa permite a simulação de condições extremas de teste, como alta e baixa temperatura, umidade ou vácuo.
O eixo da mesa utiliza tecnologia de precisão mecânica e inclui uma interface dedicada para transmissão de sinais elétricos do dispositivo em teste. A mesa também é equipada com uma interface padrão para transferência de dados, permitindo controle operacional e coleta de informações por meio de software especializado ou protocolos de comunicação personalizados, possibilitando integração com sistemas desenvolvidos pelos usuários.
Essa equipamento é utilizado em setores como aviação, aeroespacial, navegação, defesa, veículos e outras áreas tecnológicas. Seus principais usos incluem a verificação e calibração de sistemas de navegação inercial e componentes inerciais, além da simulação de movimentos de atitude de mísseis e aeronaves. Dependendo da aplicação, ela pode ser configurada como uma plataforma de teste inercial para calibrações de alta precisão, uma plataforma de simulação para replicação de movimentos dinâmicos ou uma plataforma personalizada adaptada às necessidades específicas do cliente. Combinando precisão, confiabilidade e flexibilidade, essa mesa giratória é uma solução indispensável para testes e simulações complexas.
| | | | |

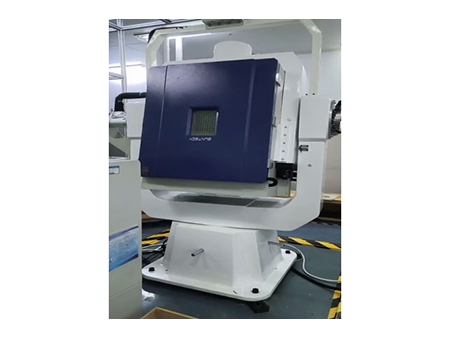

| Modelo | Mesa rotatória de um eixo com câmera de temperatura | Mesa rotatória de dois eixos com câmera de temperatura | Mesa rotatória de três eixos com câmera de temperatura |
| Diâmetro do tampo da mesa (mm) | ø700 | ø500 | ø500 |
| Direções do eixo de rotação | 2 | 2 | 3 |
| Capacidade de carga (kg) | 60 | 50 | 50 |
| Runout do tampo da mesa (mm) | 0.02 | 0.02 | 0.02 |
| Planicidade do tampo da mesa (mm) | 0.02 | 0.02 | 0.02 |
| Perpendicularidade (") | ±5 | ±5 | ±5 |
| Precisão de rotação (") | ±2 | ±2 | ±2 |
| Precisão de posição (") | ±2 | ±2 | ±2 |
| Resolução da posição (°) | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidade (") | ±2 | ±2 | ±2 |
| Faixa de movimento | 360° contínuo | 360° contínuo | 360° contínuo |
| Faixa de taxa (°/s) | Interior/exterior 1200 /600 | Interior/exterior ±600/ ±300 | Interno/médio/externo ±600/±300/±300 |
| Resolução da taxa (°/s) | ±0.001 | ±0.001 | ±0.001 |
| Precisão e estabilidade da taxa (medida em 360 graus) | Melhor que 0.002% | Melhor que 0.002% | Melhor que 0.002% |
| Aceleração (°/s²) | Interior/exterior 450 / 200 | Interior/exterior 600 / 300 | Interno/médio/externo 600/ 450/300 |
| Largura de banda | Interior/exterior 50Hz/20Hz | Interior/exterior 25Hz/10Hz | Interno/médio/externo 25Hz/15Hz/10Hz |
| Espaço da câmara de temperatura (mm) | 750*750*650 | 550*560*500 | 550*560*500 |
| Faixa de temperatura (℃) | -65~ 125 | -60~ 85 | -60~ 85 |
| Precisão da temperatura (℃) | ±1 | ±1 | ±1 |
| Taxa de aumento da temperatura (℃/min) | 1-2 | 1-2 | 1-2 |
| Estabilidade da temperatura (℃) | ±1 | ±1 | ±1 |
| | | | |

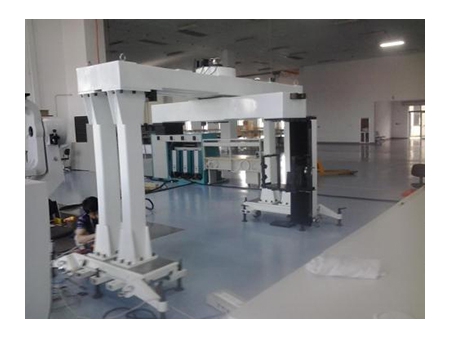

| Modelo | Mesa rotatória multifuncional de três eixos | Mesa rotatória multifuncional de três eixos | Simulador de movimento de alvo dinâmico |
| Diâmetro do tampo da mesa (mm) | ø300*400 | ø500*500 | ø800*800 |
| Direções do eixo de rotação | 3 | 3 | 1 |
| Capacidade de carga (kg) | ≥50 | ≥50 | ≥500Kg |
| Runout do tampo da mesa (mm) | 0.02 | 0.02 | 0.05 |
| Planicidade do tampo da mesa (mm) | 0.02 | 0.02 | 0.02 |
| Perpendicularidade (") | ±5 | ±5 | ±5 |
| Precisão de rotação (") | ±2 | ±2 | ±5 |
| Precisão de posição (") | ±2 | ±2 | ±10 |
| Resolução da posição (°) | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidade (") | ±2 | ±2 | ±5 |
| Faixa de movimento | 360° contínuo | 360° contínuo | 360° contínuo |
| Faixa de taxa (°/s) | Interno/médio/externo 600/ 500/ 300 | Interno/médio/externo 600/ 500/ 300 | 300°/s |
| Resolução da taxa (°/s) | ±0.0001 | ±0.0001°/s | ±0.0001°/s |
| Precisão e estabilidade da taxa (medida em 360 graus) | Melhor que 0.002% | Melhor que 0.002% | - |
| Aceleração (°/s²) | Interno/médio/externo 1200 /800 /600 | Interno/médio/externo 1200 /800 /600 | 600°/s² |
| Largura de banda (dobro-dez) | Interno/médio/externo 10Hz/8Hz/ 6Hz | Interno/médio/externo 10Hz/8Hz/ 6Hz | Interno: 5Hz |
| | | | |

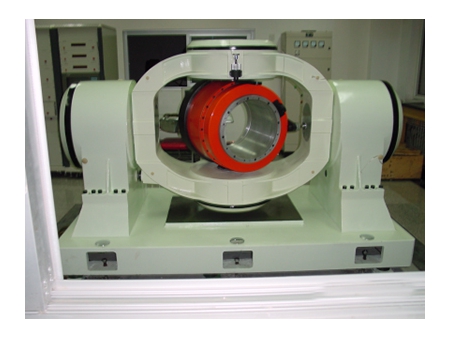

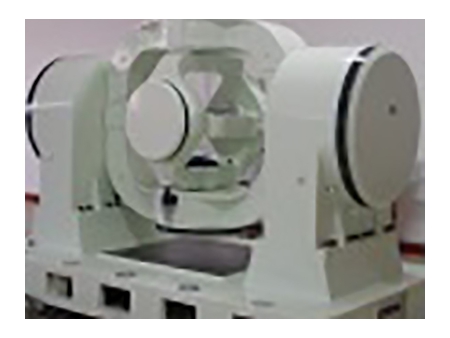

| Modelo | Simulador de movimento de voo de 3 eixos | Simulador de movimento de voo de 3 eixos | Simulador de movimento de voo de 3 eixos |
| Amplitude de movimento | Interior: ±180° Médio: ±90° Externo: ±180° | Interna: contínua Meio: contínuo Externo: contínuo | Interna: contínua Meio: contínuo Externo: contínuo |
| Tamanho da superfície de montagem (mm) | ∅500*500 | 400*400*400 | ∅500*500 |
| Capacidade de carga (kg) | ≥50 | ≥50 | ≥50 |
| Resolução de medição da posição angular (°) | ≤0.0001 | ≤0.0001 | ≤0.0001 |
| Precisão da posição angular (″) | ≤3 | ≤2 | ≤2 |
| Repetibilidade da posição angular (″) | ≤1 | ≤1 | ≤1 |
| Velocidade angular (°/s) | Interno/médio/externo 500/300/300 | Interno/médio/externo 500/300/300 | Interno/médio/externo 7200/300/300 |
| Aceleração máxima (°/s) | Interno/médio/externo 5000/3000/3000 | Interno/médio/externo 15000/7000/7000 | Interno/médio/externo 7000/5000/3000 |
| Largura de banda (dobro-dez) | Interno/médio/externo 12Hz/10 Hz/8Hz | Interno/médio/externo 20Hz/18 Hz/15Hz | Interno/médio/externo 15Hz/12Hz/10Hz |
