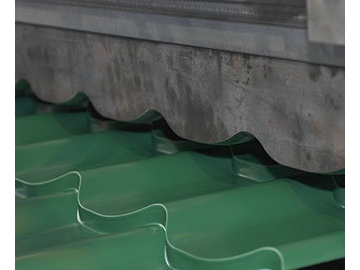

Máquina formadora de telha esmaltada de aço
Principais parâmetros
1. Especificações do material de perfilagem:1250×(0.4-0.8)×L, limite de elasticidade ≤250MPa

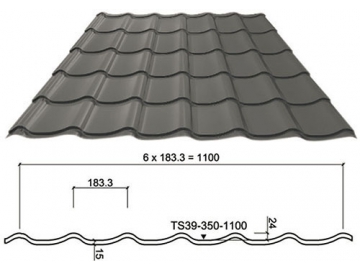

2. Velocidade de trabalho: 3.0-4.0m/min (tomar 350mm de aremesso de ondas como exemplo)
3. Etapas de rolos: 16 etapas
4. Estrutura da máquina: soldada com viga de aço 350H
5. Espessura da placa de placas : 16mm
6. Material do rolo: adota aço forjado superior 45#, com cromo duro
7. Eixo do material: Adota aço forjado 45#, têmpera
8. Diâmetro do eixo principal: ￠70mm
9. Potência do motor principal: 5.5KW
10. Potência de estação hidráulica: 11KW
11. Pressão de estação hidráulica: 10-12Mpa
12. Sistema de controle elétrico: Adota controle de frequência PLC (Panasonic)
13. Tamanho da máquina: 7000×1700×1400(mm)
Características da estrutura e composição
1. Características da estrutura
a. Estrutura razoável e simples, bom aspeto. A nossa máquina adota estrutura em perfil de aço e pode trabalhar de forma estavel e com elevada eficiência.
b. A nossa máquina adota perfuração e corte em comprimento fixo, a extremidade das chapas acabadas são limpas e sem deformação.
2. Estrutura do equipamento
Perfiladeira de telha vitrificada é equipada com dispositivos de alimentação (capacidade de 5T), transmissão, máquina principal e rolo, perfuração após prensagem, dispositivo de corte, sistema hidráulico, sistema de controle elétrico, etc.
Fluxo de trabalho
Carregamento → Desbobinamento e alimentação → Ajustamento e guia → Prrfilagem → Perfuração após prensagem → Corte → Mesa de operação final

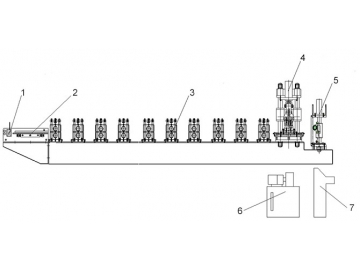

1. Corte manual
2. Máquina guia
3. Perfiladeira
4. Perfuradeira
5. Máquina de corte
6. Sistema hidráulica
7. Sistema controle PLC
