Máquina de rebitagem autoperfurante

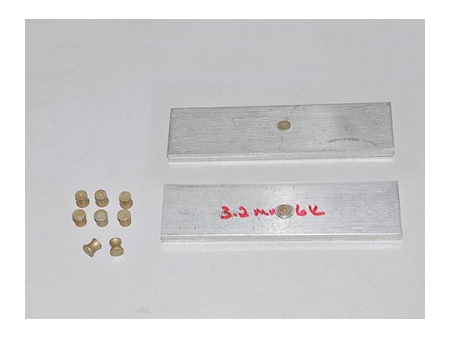

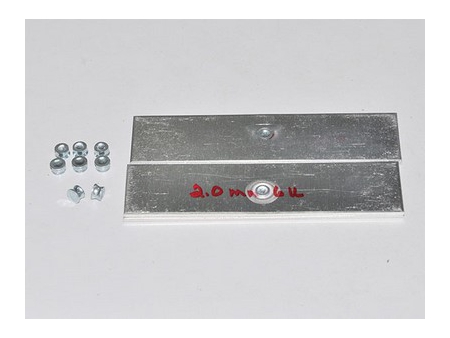

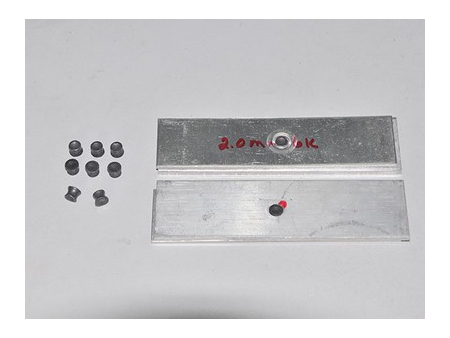

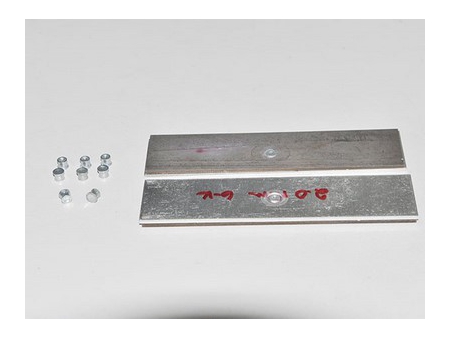

Durante o processo de rebitagem autoperfurante (FSPR), a máquina de rebitagem alimenta automaticamente os rebites no cabeçote de rebitagem. Ao pressionar, o material é cortado e enviado para fora pelo rebite, que é então pressionado e formado pela ferramenta abaixo para unir duas peças.

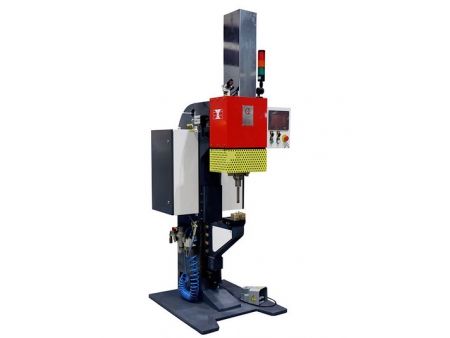

Sistema de rebitagem autoperfuranteA máquina de rebitagem autoperfurante estacionária aplica a estrutura de piso com boa rigidez do corpo; o processo de prensagem é realizado pelo cilindro de energia pneumático-hidráulico.
Especificações técnicasModelo | ZMY-008-001-18002 | |
Fonte de alimentação | V/Φ/Hz | 220/1/50 |
Pressão de ar máxima | Mpa | 0.6 |
Força de pressão | kN | 74 |
Curso total | mm | 100 |
Curso de potência | mm | 12 |
Dimensão (CxLxA) | mm | 800x960x2400 |
- Alta velocidade de operação e saída de força de prensagem
O ar comprimido é aplicado para alimentar o processo de prensagem. Com um mecanismo de conversão de pressão de ar/óleo, é possível obter alta velocidade de operação e alta saída de força de prensagem. A saída de força de prensagem também pode ser ajustada de forma conveniente. Assim, é possível obter um melhor desempenho em comparação com os dispositivos tradicionais de prensagem hidráulica. - Ajuste e manutenção convenientes
A saída da força de prensagem é ajustável tanto no processo de pressão normal quanto no processo de pressão aumentada, o que pode ser obtido simplesmente ajustando a pressão do ar de entrada. - Automático e seguro
A máquina de rebitagem autoperfurante estacionária é equipada com um sistema de controle totalmente automático, no qual o modo manual também é oferecido com funções de parada de emergência e interruptor de avanço para cima/para baixo; o status de funcionamento em tempo real pode ser adquirido de forma conveniente, o que garante maior eficiência e segurança; o consumo de tempo de manutenção de desligamento é, portanto, reduzido, garantindo assim menor custo de mão de obra e maior segurança.

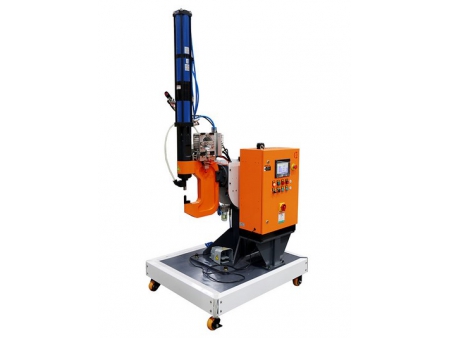

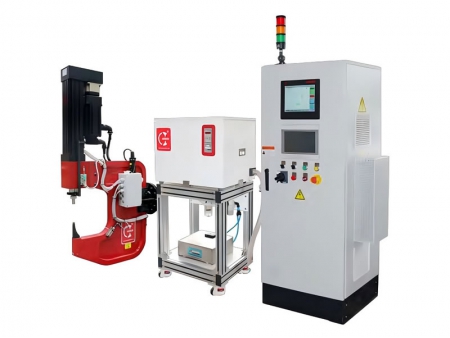

A máquina de rebitagem autoperfurante com descarga acoplável é altamente integrada e equipada com funções de teste e controle. O controle automático é obtido por meio de uma conexão simples entre a rebitadeira e o robô ou a estação de trabalho.
Os protocolos de comunicação entre a rebitadeira e o PLC ou o robô são personalizáveis; as opções incluem profinet, cc-link, etc.
Especificações técnicasModelo | F04-000734 | |
Fonte de alimentação | V/Φ/Hz | 220/1/50 |
Pressão de ar máxima | Mpa | 0.5 |
Pressão de ar máxima | kN | 80 |
Força de pressão | mm | 100 |
Curso de potência | mm | 10 |
Dimensão (CxLxA) | mm | 1000x1000x2400 |
