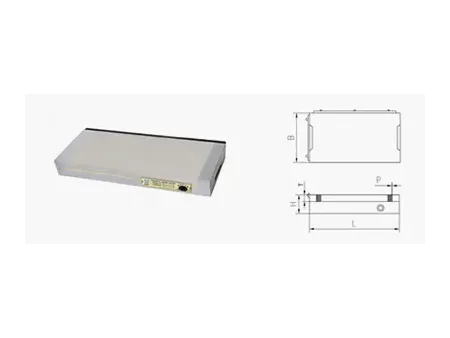

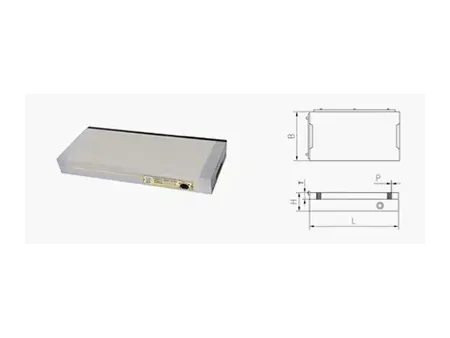

As mesas magnéticos permanentes retangulares de aço oferecem uma solução de fixação confiável para máquinas de retificação, EDM, gravação e fresagem. Fabricados com latão, aço e ímãs permanentes resistentes ao desgaste, eles mantêm a precisão durante todo o processo de usinagem sem a necessidade de uma fonte de alimentação externa.

• A superfície magnética mantém a planicidade durante a ativação/desativação.
• O circuito magnético forte e permanente garante uma fixação firme sem eletricidade.
• Forças de retenção disponíveis em 80, 100, 120 e 140 N/cm².
• Paralelismo padrão de 0,03 mm/100 mm, com opções personalizadas que atingem 0,005 mm/100 mm.

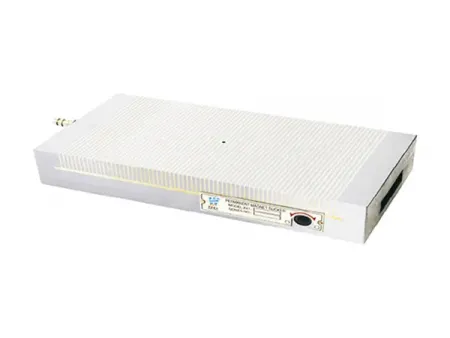

A obtenção de precisão na usinagem por descarga elétrica (EDM) requer uma solução de fixação estável e confiável. Essas mesas magnéticas permanentes proporcionam uma fixação firme sem a necessidade de energia externa, o que os torna ideais para aplicações de retificação, gravação e EDM. Fabricadas com latão, aço e ímãs permanentes resistentes ao desgaste, elas garantem durabilidade e precisão durante todo o processo de usinagem.

• Os orifícios de drenagem de óleo integrados facilitam a limpeza rápida e completa, garantindo uma fixação forte e precisa na peça de trabalho.
• TDuas opções de passo de polo (0,5 1,5 mm e 1 3 mm) acomodam diferentes necessidades de usinagem, oferecendo versatilidade em várias aplicações.

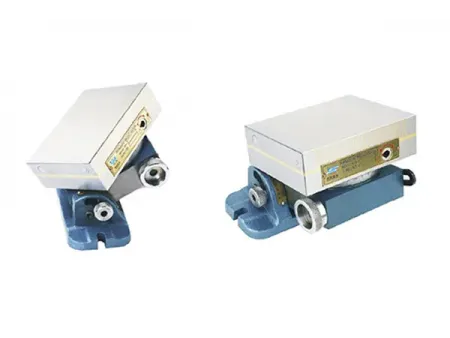

As mesas magnéticas permanentes rotativos são projetados para oferecer rotação de 360 graus e ajuste de inclinação, facilitando o posicionamento das peças de trabalho no ângulo ideal. Sua forte fixação magnética garante estabilidade durante a usinagem, enquanto a construção em latão, aço e ímã permanente resistente ao desgaste garante durabilidade a longo prazo. São amplamente utilizados em máquinas de retificação, EDM e gravação, oferecendo uma solução prática e eficiente para tarefas de alta precisão.

• Rotação de 360 graus e inclinação ajustável, permitindo o posicionamento preciso da peça de trabalho para o alinhamento exato do fio em aplicações de corte.
• Alta precisão e forte adesão magnética, garantindo uma fixação firme durante as operações de usinagem.
• Ajuste rápido e conveniente, facilitando a calibração eficiente do fio de corte.
• Adequado para máquinas de corte de arame, melhorando a precisão operacional e a eficiência do fluxo de trabalho.

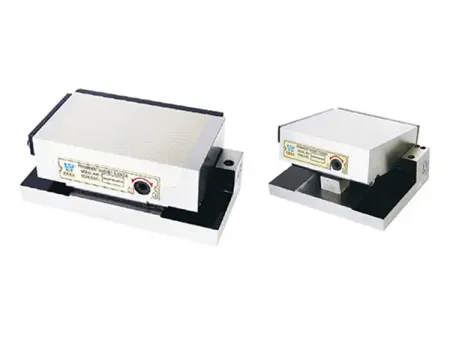

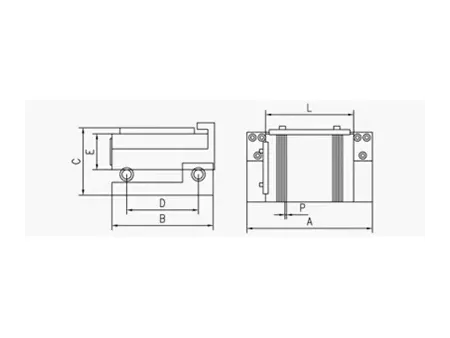

As placas senoidais com mesa magnética de partículas finas são uma solução adequada para aplicações de retificação, EDM e gravação. Sua construção rígida em aço, combinada com ímãs permanentes de alto desempenho, garante posicionamento seguro e durabilidade de longo prazo.

• Fabricado com aço temperado para maior resistência ao desgaste e estabilidade estrutural.
• O ajuste do bloco do calibrador permite um posicionamento angular preciso e repetível.
• Tolerância de paralelismo de 0,005 mm/100 mm, mantendo alta precisão na usinagem.
• Disponível em vários passos de polo - 0,5 1,5 mm, 1 3 mm e 0,5 1 mm - atendendo a diversas necessidades de aplicação.

SWPC43

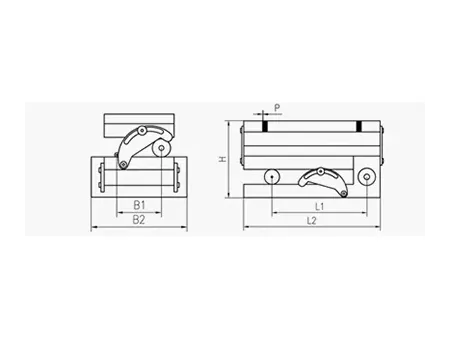

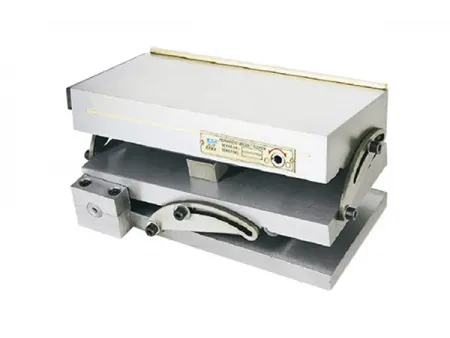

A usinagem de precisão geralmente exige ajustes angulares complexos. Placa senoidal dupla com mesa magnética de partículas finas permitem a inclinação de dois eixos, o que os torna ideais para tarefas de retificação, EDM e gravação de alta precisão. Sua estrutura robusta e o sistema magnético de polo fino garantem fixação firme e estabilidade durante a operação.

• Suporta inclinação da frente para trás e da esquerda para a direita, o que o torna ideal para usinagem angular de alta precisão.
• Disponível em três opções de passo de polo, 0,5 1,5 mm, 1 3 mm e 0,5 1 mm, permitindo flexibilidade para diferentes requisitos de peças de trabalho.

SWPC45

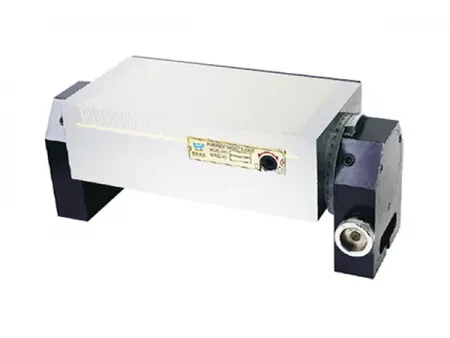

Para aplicações que exigem retificação angular precisa e corte de fios, o mandril magnético permanente de placa senoidal dupla SWPC45 oferece uma solução de fixação estável e ajustável. Seu design integrado aumenta a precisão e a repetibilidade, tornando-o uma opção confiável para usinagem de alta precisão.

• Equipado com uma escala graduada no eixo para facilitar os ajustes de ângulo.
• A construção em uma única peça integra o mandril magnético e o fuso para maior estabilidade.
• Precisão de superfície consistente, garantindo que não haja perda de precisão ao ligar ou desligar a força magnética.
• Uma escala vernier adicional melhora a precisão do posicionamento do ângulo.
• Disponível em três passos de polo, 0,5 1,5 mm, 1 3 mm e 0,5 1 mm, oferecendo flexibilidade para diferentes requisitos de peças de trabalho.

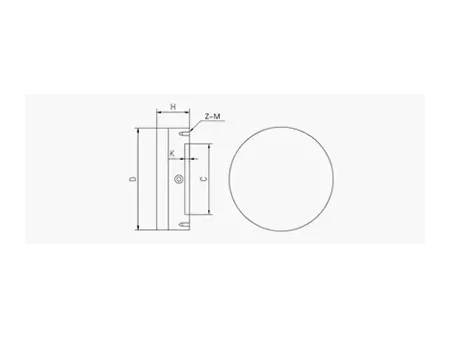

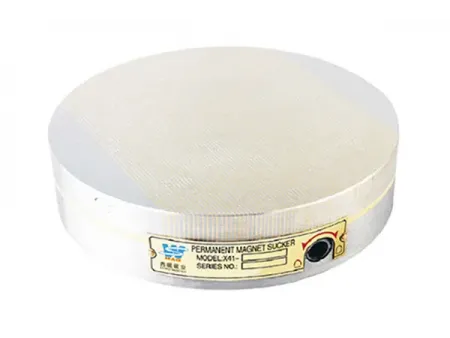

As peças que exigem fixação estável e segura durante a usinagem se beneficiam dos mandris magnéticos permanentes redondos. Essas mesas são comumente usados em tornos, retificadoras, máquinas EDM e mesas giratórias, fornecendo uma força de retenção confiável para várias peças de trabalho. Para materiais menores ou mais finos, um mandril magnético de polo fino pode ser selecionado para garantir maior estabilidade e precisão.

• Três opções de passo de polo, 0,5 1,5 mm, 1 3 mm e 0,5 1 mm, oferecem flexibilidade para diferentes tamanhos de peças e requisitos de usinagem.
