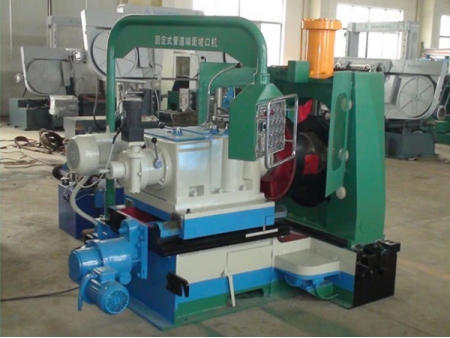

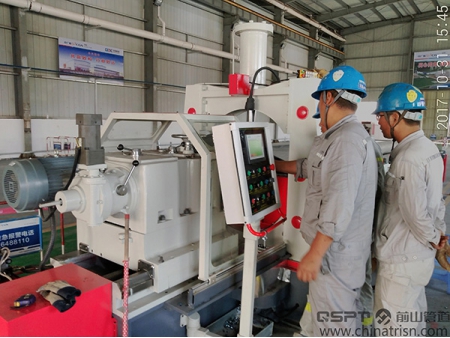

Máquina de biselamento de extremidade de tubo radial
Solicite uma cotação
Modelo: FPEBM-16Aa/24Aa/32Aa
Parâmetros técnicos- Diâmetro do tubo aplicável: DN50-400(φ57-426)/DN100-600(φ114-610)/DN200-800(φ219-813)
- Espessura da parede de tubo aplicável: 4-90mm/ 6-180MM
- Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogénico, etc.
- Forma de bisel: U, X, V e duplo V
- Direcção de corte: Alimentação de corte diferencial automático e radial
- Direcção retrátil: retração com motor automático radial
- Conduzido pelo: Motor
- Sistema de fixação: peça de trabalho é fixada pelo cilindro hidráulico (haste de parafuso)
- Sistema de suporte: parafuso de elevação ajustável
- Rev do eixo principal: 3 eixos (67-123rpm)/9 eixos (34-304rpm)
- Deslocamento axial: 80mm( eixo principal) 100mm (cabeça da máquina) ; 150mm (eixo principal), 300mm (cabeça da máquina)
- Angulo de inclinação da ferramenta: 0°~37.5°
- Deslocamento transversal: ±50mm; ±100mm
- Sistema de controlo: Alavanca de mudança para o eixo principal, mudança de velocidade VF para o movimento de direcção axial e controlo manual
- Alinhamento mecânico: na extremidade do sistema de transporte da máquina de biselamento pode ser equipada com dispositivo de elevação caso seja necessário para ajustar automaticamente a elevação central do tubo para o bisel com diâmetros diferentes.
Aplicações
A máquina de biselamento de extremidade do tubo radial é usada para usinagem de bisel com formato U ou V para uma série de tubos com estrutura de parede pesada.
- A máquina de biselamento de extremidade do tubo radial fornece uma velocidade de biselamento de ≤5Min /bisel de tubo (DN200 SCH40).
- Corte e biselamento: corta um tubo com outros equipamentos tais como serra de fita e em seguida a usinagem de cada bisel.
- A qualidade da máquina de biselamento de extremidade do tubo radial é muito boa.
