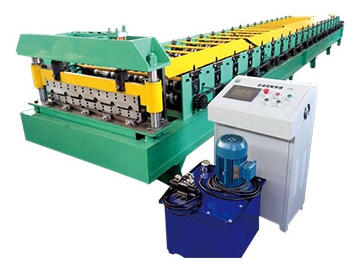

Máquina formadora para chapa ondulada 840
Nossa Máquina formadora para chapa ondulada 840 não só pode ser usado para formar canelado de cerâmica, mas também folhas planas 840. Como um fabricante da Máquina formadora para chapa ondulada na China, Bohai produz e fornece Máquina formadora para chapa ondulada 840 que são de alto nível de automação e de fácil operação. Nossa Máquina formadora para chapa ondulada 840 é amplamente utilizado pelos nossos clientes de todo o mundo, como a Ucrânia, México, Roménia, Emirados Árabes Unidos, Afeganistão, Iraque, Angola, Guiné e outros países.

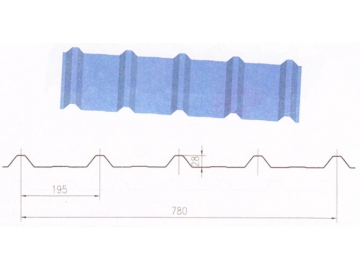

Desenho do perfil Parâmetros principais
1. Desbobinador: desbobinamento passivo
2. Suporte de carga do desbobinador: 5t
3. Estrutura da máquina: Soldada com viga de aço 350H
4. Espessura de parede de placas: 18mm
5. Forma de alimentação de perfilagem: Rolo de alimentação lateral
6. Tipo de perfiladeira: Placas e corrente de transmissão
7. Diâmetro do eixo ￠70mm
8. Corrente: 16A fila única
9. Potência do motor de perfiladeira: 5.5KW
10. Linha de velocidade da perfiladeira : 10-15m/min
11. Passos de perfilagem: 18
12. Material do rolo: Aço forjado 45#
13. Espessura do cromo no rolo: 0.05mm
14. Motor de estação hidráulica: 4 KW, pressão: 8-12Mpa
15. Bomba de óleo de estação hidráulica: Bomba de engrenagem
16. Material de lâmina de corte: Cr12
17. Tratamento a quente de lâmina de corte: HRC58℃-60℃
18. Espessura do rolo: 0.3-0.8mm
19. Largura de alimentação: 1000mm
20. Precisão de corte em comprimento: ±2mm
21. Sistema de controle elétrico: Computador adota PLC (Panasonic)
22. Voltagem: 380V, 50Hz, 3 Phases.
Processo tecnológico
Desbobinamento passivo→ Guia e alimentação do material→ Perfilagem→ Corte em comprimento→ Painel de saída
Configuração do equipamento
Desbobinador manual normal (5T); Máquina principal da perfiladeira; Corte hidráulico; Estação hidráulica; Gabinete de operação por computador PLC; mesa de acabamento
Características
1.Esta máquina formadora de rolo chapa ondulada 840 é desenhada com estrutura compacta e boa aparência. Toda a máquina está soldada com aço H, tendo um desempenho estável.
2. Com dispositivos de corte e medição automáticos, o produto consegue uma elevada precisão na apara de pontas.
