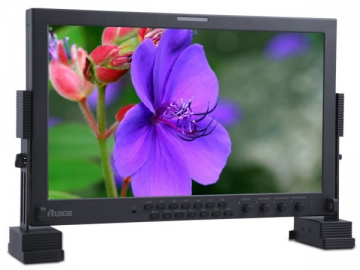

Monitor LCD profissional - TL-B2000HD
Introdução ao monitor LCD profissional
Nosso monitor desktop HD TL-B2000 recém-desenvolvido é equipado com 3D LUT embutido (tabela de consulta de cor) e um painel LCD de alta qualidade com IPS e uma ampla variedade de cores. Este monitor de transmissão série B tem uma reprodução de cores precisas e está em conformidade com as normas REC-709 HDTV e outros padrões. Após a calibração de precisão, uma tabela de dados, para referência (arquivo PDF), é gerada como um documento técnico para que os usuários possam baixar e utilizar.
Características
1. Painel de LCD HD de alto contraste 16:9, resolução 1920 x 1080
2. Display em forma de onda brilho/RGB/Vetorial para sinal de vídeo SDI
3. Vigilância na forma de onda com sinal SDI e DVI
4. Função com assistente de foco (vermelho/verde/azul/amarelo)
5. Cor falsa
6. Código de tempo (VITC/VTC)
7. Marcador de área de segurança/TALLY/UMD estático
8. Interruptor monocromático, preto, branco e azul
9. Compatível com SDI 1/1.001 fps
10. HDCP 1.1
11. H/V-DELAY
12. Display de frequência de áudio com 16 canais (Opcional: display com 8 canais simultâneos)
13. Bloqueio de segurança
14. Indicação da capacidade da bateria
15. LUT-3D embutido (Padrão REC709, SMPTE-C e EBU)
16. Definição de personalização da tecla de função "F"
17. Imagem congelada
Especificações do monitor LCD profissional
| Painel de LCD | Tamanho | 20” |
| Resolução | 1600×RGB×900 | |
| Distância entre os pixel | 0. 2766(H) ×0.2766(V) mm | |
| Proporção da imagem | 16:9 / 4:3 Conversível | |
| Contraluz | LED branco | |
| Brilho (Max.) | 300 cd/m2 | |
| Contraste (Max.) | 1000:1 | |
| Profundidade da cor | 8 Bits (16.7M cores) | |
| Processamento de imagem | 10 Bits | |
| Tempo resposta | 8ms | |
| Ângulo de visão | Horizontal: 178° / Vertical: 178° | |
| Entrada de vídeo | 3G /HD/SD-SDI | BNC ×2 |
| Composto (CVBS) | BNC ×1 | |
| Componente | 3 BNC ×1 | |
| DVI | DVI-I ×1 | |
| Saída de vídeo | 3G /HD/SD-SDI | BNC ×1 |
| Composto | BNC ×1 | |
| Componente | 3 BNC ×1 | |
| Frequência de áudio | Demultiplexação do áudio | Aplicável |
| Display de frequência do áudio | 16 canais (Display com 8 canais - máximo - e que podem ser realizados simultaneamente) | |
| Auto falante embutido | 8 Ω /2W×2 (Som estereofônico) | |
| Monitoramento por fone de ouvido | Aplicável | |
| Requerimentos de operação | Tensão de entrada | Conector de energia Jack 12V DC |
| Consumo de energia (Max.) | 30W | |
| Temperatura de operação | 0-40℃ | |
| Temperatura de armazenagem | -20-70℃ | |
| Umidade de armazenagem | 0%-90% Sem condensação | |
| Descrição estrutural | Material da carcaça | Chapas de aço laminadas a frio |
| Dimensões (mm) | C 493 × A 314 × L 45 | |
| Peso | Aprox . 6.9Kg | |
| Método de montagem | Montado no desktop ou montagem VESA | |
| Tamanho de montagem VESA | 100 × 100mm |
Formatos de entrada
CVBS| CVBS | NTSC, PAL |
| DVI-A | VGA(640×480), SVGA(800×600), XGA(1024×768), WXGA (1280×768/1280×800), SXGA(1280×1024), SXGA (1440×1050), WSXGA(1680×1050), UXGA (1600×1200), WUXGA (1920×1200) |
| DVI-D | 480p/60, 480i/60, 576i/50, 576p/50, 720p(50/60), 1080i(/50/60), 1080p(24/25/30/50/60) |
| YPbPr | 480p/60, 480i/60, 576i/50, 576p/50, 720p(50/60), 1080i(/50/60), 1080p(24/25/30/50/60) |
| 425M (3G-SDI) | 1080p(50/60) |
| 274M (HD) | 1080i(60/59.94/50) 1080p(30/29.97/25/24/24sF/23.98/23.98sF) |
| 296M (HD) | 720p(60/59.94/50/30/29/25/24/23.98) |
| 259M (SD) | 480/59.94i, 576/50i |
**Observação: O formato de entrada da 425M-B ainda não foi rigorosamente testado.
Os monitores técnicos devem ser capaz de ter uma gama dinâmica de definição de brilho e o controle ao longo de todo o processo de produção e filmagens. A precisão é garantida e os monitores mais comuns utilizam a forma de onda para obter em tempo real uma exibição da gama dinâmica do sinal de entrada, embora a localização exata do sinal excessivo não possa ser identificada.
O monitor desktop da Ruige é capaz de definir o alcance dinâmico de brilho, detectar e identificar a localização de todos os sinais excessivos, e ainda indicá-los em branco ou roxo. Durante a pré e pós-produção, o monitor de profissional pode fornecer suporte técnico.
Assistente de foco
A filmagem profissional requer um foco rápido e preciso, e o controle de foco é vital quando se trata de filmagens com profundidade de campo. Com a função de assistência de foco, o nosso monitor de vídeo favorece os operadores de câmera para que eles possam se concentrar nos detalhes das cores, preto e branco. O assistente de foco da linha de cor pode regular com precisão a largura com base nas necessidades reais das diferentes cenas, tornando-se prático e preciso.
Flexibilidade
Os racks de desktop configurados são compatíveis com os monitores de desktop com diferentes tamanhos de tela. O brilho da tela do monitor tem três opções: um alto brilho com um valor de 150, e também um valor de 100. Os usuários podem escolher de acordo com os diferentes ambientes de filmagem.

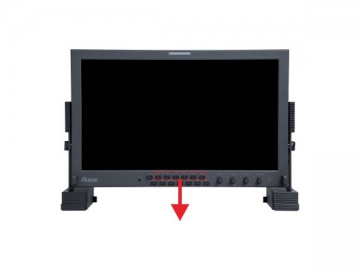

Tecla de atalho

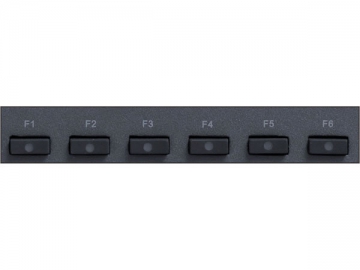

Há 6 teclas de atalho "F" no painel frontal da série B dos monitores profissionais. Eles podem de forma direta e eficiente validar as funções práticas, incluindo display em forma de onda, display vetorial, RGB, cor falsa, assistente de foco, código de tempo, H/V-delay, interruptor de relação de aspecto e muito mais.

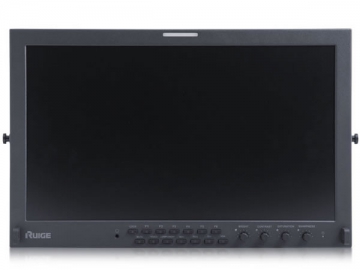

Design moderno
Este monitor tem superfícies anti-reflexo gerados usando uma tecnologia de revestimento de pó de plástico, e com aparência cinza escura, o monitor de mesa pode ser usado com uma variedade de equipamentos de mídia, criando um efeito visual. Ele também tem uma luz TALLY suave vermelho/verde. A carcaça de metal estilo europeu e americano é anti-interferência e resistente ao choque, bem como excelentes habilidades de dissipação de calor.

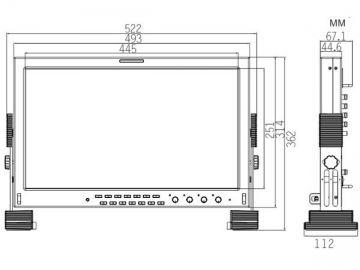

Dimensões
Acessórios
Configurações padrão: Rack para mesa, cabo de energia, cabo de vídeo SDI, adaptador AC

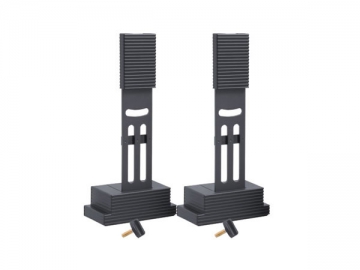

- Rack para mesa

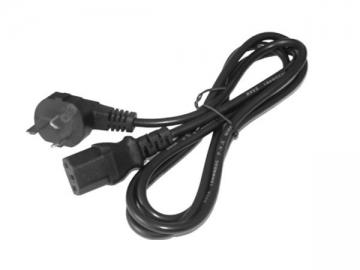

- Cabo de energia

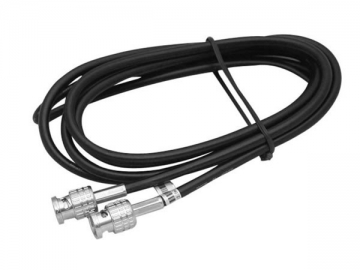

- Cabo de vídeo SDI
- Adaptador AC
