Cabo Coaxial RF HCTAY(Z)-50-22 (7/8”)

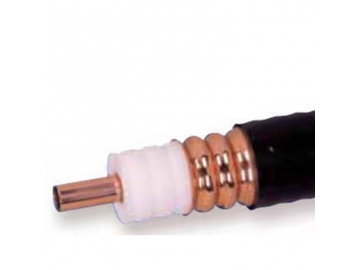

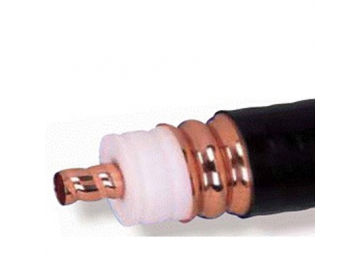

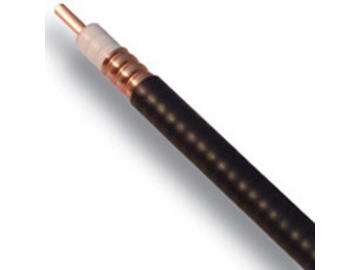

O cabo coaxial RF HCTAY(Z)-50-22 (7/8”) é fabricado com um tubo de cobre macio como condutor interno, protegido por uma camada insolante de espuma PE (Polietileno). O condutor externo é tubo de cobre corrugado. O cabo coaxial RF demonstra excelente desempenho de alta-frequência, atenuação baixa, baixo nível de SWR (relação de onda estacionária), escudo de alta qualidade, estanquidade ao ar e à água, bem como resistência à alta pressão e à tração.
O nosso cabo coaxial RF HCTAY(Z)-50-22 (7/8”) está optimizado para a faixa de frequência de 100～5800 MHz. Pode ser utilizado tanto em redes de distribuição de audio digital e canais de TV como em sistemas de telecomunicação, sistemas de rádio, militar e espacial; comunicação de navios e marinha; para conectar dispositivos sem fios, antenas e equipamentos de radiofrequência, e para transmissão de sinais digitais ou analógicos. O cabo coaxial RF é igualmente ideal para sistemas de comunicação sem fios como: GSM, CDMA, WCDMA, CDMA2000, TD-SCDMA, WLAN, rede 3/4/5G, comunicações ferroviárias, comunicações subterrâneas, entre outros.
| Condutor Interno | Tubo de Cobre Macio | 9.00mm |
| Dielétrico | Espuma PE (Polietileno) | 22.30mm |
| Condutor Externo | Tubo de Cobre Enrugado | 24.90mm |
| Revestimento Externo | PE (Polietileno) Preto ou Poliofelina Retardante de Chama LSZH (Baixo Fumo e Zero Halogênio) | 27.50mm |
Nota: Os dados acima são referentes ao diâmetro nominal da estrutura do produto.
| Raio de Flexões Únicas | Min. | 140mm |
| Raio de Flexões Repetidas | Min., 15 Ciclos | 250mm |
| Resistência à Tração | Max. | 1500N |
| Impedância | 50±2Ω | |
| Velocidade | Valor Nominal | 88% |
| Capacidade | Valor Nominal | 76pF/m |
| Resistência DC (Corrente Contínua), Condutor Externo | Max., 20℃ | 1.80Ω/km |
| Resistência DC (Corrente Contínua), Condutor Interno | Max., 20℃ | 2.30Ω/km |
| Resistência de Isolamento | DC 500V, 1min, Min. | 10000MΩ·km |
| Voltagem do Ensaio de DC (Corrente Contínua) | 1min | 10000V |
| Voltagem do Ensaio de Chispas no Revestimento Externo（rms） | AC | 8000V |
| Frequência（MHz） | Atenuação (dB/100m, Max., 20℃) |
| 100 | 1.14 |
| 150 | 1.41 |
| 200 | 1.66 |
| 300 | 2.06 |
| 450 | 2.56 |
| 500 | 2.75 |
| 800 | 3.56 |
| 900 | 3.82 |
| 1800 | 5.77 |
| 1900 | 5.97 |
| 2000 | 6.14 |
| 2200 | 6.52 |
| 2400 | 6.88 |
| 2500 | 7.06 |
| 2700 | 7.42 |
| 3000 | 7.91 |
| 320～480MHz | Max. | 1.15 |
| 820～960MHz | Max. | 1.15 |
| 1700～2200MHz | Max. | 1.15 |
| 2300～2500MHz | Max. | 1.20 |
| 2500～2700MHz | Max. | 1.20 |
| Temperatura de Armazenamento | -40～ 75℃ |
| Temperatura de Instalação | -35～ 60℃ |
| Temperatura de Funcionamento | -40～ 70℃ |
