Inspeção, corte e rebobinação de etiquetas SMART-330-HMS
A máquina de etiquetas SMART-HMS330 oferece uma solução económica para corte, rebobinação e inspeção 100% offline.
1. Uma câmara óptica que detecta e regista todos os defeitos durante o precesso de rebobinação
2. Um sistema de gestão de dados de qualidade, também chamado PrintFlow Manager, funciona com o rebobinador para remover defeitos.
3. O sistema de inspeção automática suporta inspeção de defeitos e a edição de um relatório final.
4. A sincronização de dados entre o sistema de inspeção e o rebobinador da série Won permite uma fácil remoção e substituição das etiquetas com defeito. De seguida, as etiquetas são cortadas e laminadas para garantir um processo de acabamento de qualidade.
Modelo | HMS-330 | HMS420 | HMS520 |
Velocidade máx. | 300m/min | ||
Largura máx. da Web | 330mm | 420mm | 520mm |
Dia. máx do desbobinador | φ700mm | ||
Dia. máx. do rebobinador | φ700mm | ||
Largura inspecionada | 330mm | 420mm | 520mm |
Fonte de energia | 3PH N PE | ||
Fornecimento de Ar | 0.8MPa | ||
Peso | 1.5T | ||
Dimensão total | 2900x1000x1400mm |

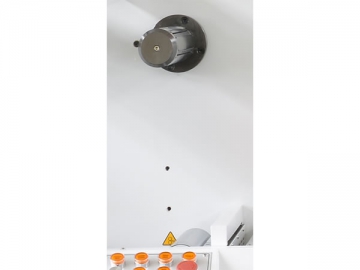

Desbobinador
1. Controlo da tensão de afinamento
2. Fácil de predefinir
3. Desacelera ou para quando é detectado menos rolo
4. Orientador de web com sensor ultra-sónico
- O sistema de inspeção automática AVT Helios é fornecido com um sistema adicional modular e suporta a nova geração de câmara ou luz. É usado para inspecionar a etiqueta a laser com velocidades até 180m/min.
- Um motor opcional com velocidade ajustável

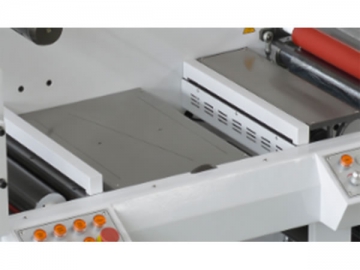

- Plataforma de inspeção móvel com braçadeiras dos dois lados

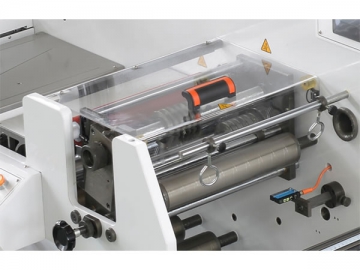

- Equipamento de corte por cisalhamento móvel de fácil instalação, sistema de sucção de resíduos de alta pressão e lâmina de navalha opcional

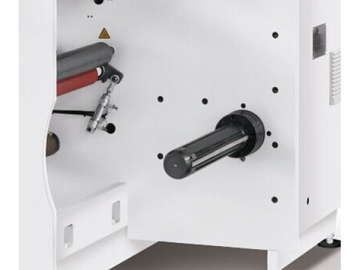

- Rebobinador independente, ativado pelo servidor que muda no sentido horário e anti-horário. A precisão de corte é garantida no processo da torre de rebobinação.

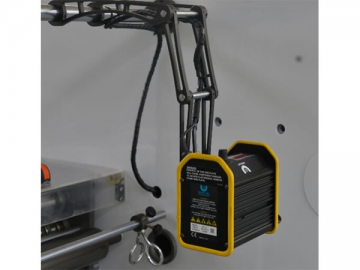

- Estroboscópio opcional para inspeção visual
