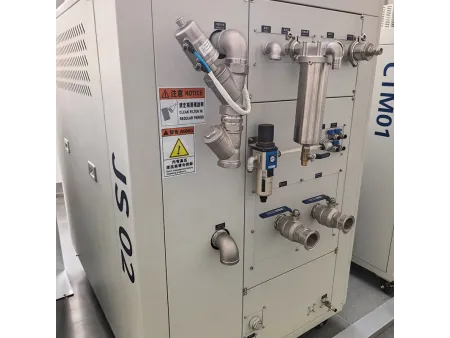

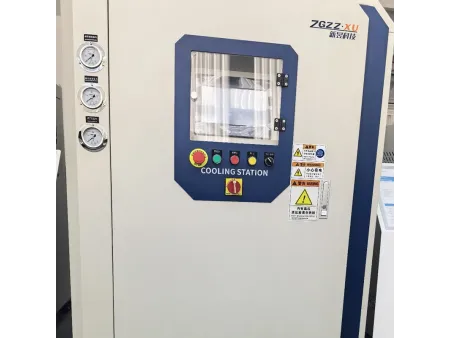

Sistema integrado de resfriamento de moldes
- Cada tubulação é equipada com um sistema de monitoramento de fluxo e pode emitir sinais de alarme para a máquina de fundição sob pressão.
- O equipamento tem duas saídas de pressão diferentes: resfriamento localizado 0,6–1,2 MPa; resfriamento do molde 0,4–0,8 MPa.
- O módulo de controle PID pode detectar automaticamente a pressão do sistema, de modo que, quando a água de resfriamento é desligada, a bomba para de funcionar.
| Modelo | | | | |
| Circuitos de água de resfriamento | Personalizável: resfriamento comum do molde 12-36 circuitos | |||
| Pressão de descarga da água de resfriamento | Resfriamento localizado 0,6-1,2 MPa Resfriamento do molde 0,4-0,8 MPa | Resfriamento localizado 0,6-1,2 MPa Resfriamento do molde 0,4-0,8 MPa | Resfriamento localizado 0,6-1,2 MPa Resfriamento do molde 0,4-0,8 MPa | Resfriamento localizado 0,6-1,2 MPa Resfriamento do molde 0,4-0,8 MPa |
| Pressão máxima de trabalho | 13kW | 20kW | 29kW | 35kW |
| Capacidade do tanque de água | 500L | 600L | 1000L | 1200L |
| Fonte de água | Água da torneira limpa/água pura | Água da torneira limpa/água pura | Água da torneira limpa/água pura | Água da torneira limpa/água pura |
| Pressão da fonte de água | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa |
| Fonte de alimentação | 3N-380V-50Hz | 3N-380V-50Hz | 3N-380V-50Hz | 3N-380V-50Hz |
| Dimensões da máquina | 1500×1100×1650mm | 1500×1350×1650mm | 1600×1300×1700mm | 1650×1400×1700mm |
| Dimensões do distribuidor de resfriamento local | 560×190×390mm | 560×190×390mm | 560×190×390mm | 560×190×390mm |
| Dimensões do distribuidor de refrigeração do molde | 560×190×370mm | 560×190×370mm | 560×190×370mm | 560×190×370mm |
- Saída de pressão dupla
O equipamento oferece duas saídas de pressão diferentes: resfriamento localizado 0,6–1,2 MPa; resfriamento do molde 0,4–0,8 MPa.
- Pressurização rápida e controle de pressão constante
O equipamento utiliza o módulo de controle PID desenvolvido pela Xinyu, que controla a bomba de alta pressão por meio de um conversor de frequência para obter uma pressurização rápida. Uma vez atingida a pressão definida, ele mantém a pressão constante, independentemente do número de tubulações abertas, garantindo uma operação estável.
- Função inteligente de desligamento da água e parada da bomba
O módulo de controle PID pode detectar automaticamente a pressão do sistema, de modo que, quando a água de resfriamento é desligada, a bomba para de funcionar, maximizando a economia de energia.
- Controle independente de cada tubulação
Cada grupo de tubulações pode ser controlado de forma independente. O tempo de atraso e a duração do abastecimento de água podem ser definidos para cada tubulação, permitindo o abastecimento intermitente de água.
- Sopro de ar reverso para tubulações de resfriamento local
Depois que todas as tubulações de resfriamento local tiverem concluído o abastecimento de água, o sistema pode ser configurado para soprar ar, secando a água residual nas tubulações para evitar incrustações.
- Exibição em tempo real do fluxo de água em cada ramificação
Cada tubulação é equipada com um sistema de monitoramento de fluxo, permitindo a exibição em tempo real do fluxo de água na HMI. É possível definir intervalos de alarme e, quando o fluxo estiver abaixo do limite inferior ou acima do limite superior, a unidade aciona um alarme e pode emitir sinais de alarme para a máquina de fundição sob pressão.
- Função de salvamento de registro de fluxo
Os registros de abastecimento de água, curvas de fluxo e informações de receita do processo de moldagem podem ser salvos no equipamento.
O sistema integrado resfriamento de moldes de fundição sob pressão da Xinyu Intelligent Technology é um dispositivo de saída de pressão dupla que integra funções de resfriamento localizado e resfriamento padrão. As funções de saída de pressão dupla e resfriamento localizado tratam com precisão as áreas locais de alta temperatura dos moldes de fundição sob pressão (como portas e núcleos). Ao resfriar rapidamente essas áreas, reduz defeitos como arranhões no produto e aderência do molde.
Por exemplo, na fundição de cabeçotes de cilindros de motores automotivos, este equipamento pode gerenciar quantitativamente o fluxo e a pressão de cada circuito de resfriamento para garantir o equilíbrio térmico do molde e evitar a deformação da fundição causada por temperaturas desiguais. Além disso, a função de alarme de quebra do pino do molde pode detectar prontamente falhas, como pinos de localização quebrados, evitando danos ao molde e interrupções na produção. É particularmente adequado para linhas de produção de fundição sob pressão de alto ciclo.
- Água de resfriamento do chiller
- Chiller
- Abastecimento de água pura
- Entrada de retorno
- Unidade de resfriamento de fundição sob pressão
- Bomba de alta pressão
- Resfriamento primário
- Resfriamento secundário
- Saída de ar
- Saída de água de alta pressão
- Saída de água de pressão padrão
- Distribuidor de resfriamento localizado de alta pressão
- Distribuidor de resfriamento de molde
- Coletor de entrada de água
- Coletor de retorno de água
- Água de resfriamento (circuito padrão)
- Desgaste
- Ponto de calor excessivo
- Porosidade por retração
