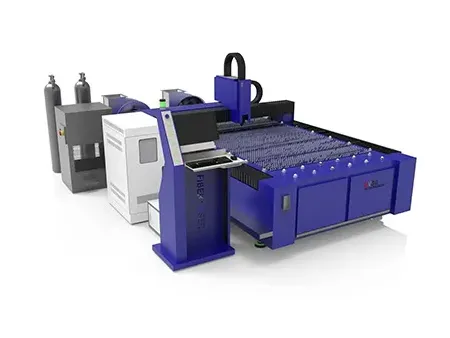

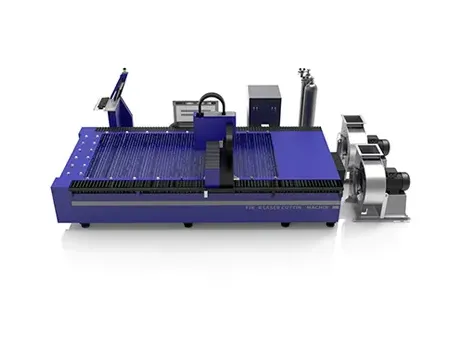

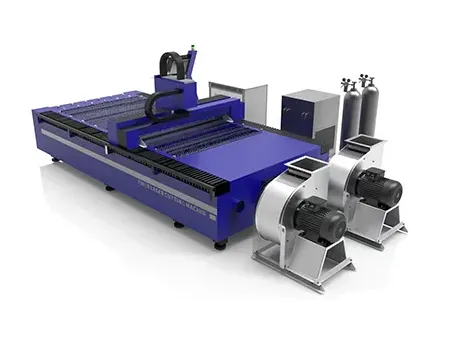

Máquina de Corte a Laser de Fibra com Mesa Aberta
A máquina de corte a laser de fibra com mesa plana aberta é um processo de corte térmico eficiente em chapas metálicas, oferecendo precisão de posicionamento de até ±0,03 mm, garantindo cortes precisos e reduzindo o desperdício de material, com uma velocidade máxima de 80.000 mm/min. Está equipada com um laser de alta potência, variando de 6000W a 20000W, um redutor de engrenagem Motovario e um chiller de água de dupla temperatura para desempenho consistente, mesmo durante operações prolongadas de alta velocidade. Esses recursos a tornam amplamente aplicável em indústrias como processamento de hardware, automotiva, construção naval, máquinas de construção e equipamentos médicos.
-
- Corte a laser de peça de aço carbono
-
- Corte a laser de joias de latão
-
- Corte a laser de plaquinha de aço inoxidável
-
- Corte a laser de peça de aço carbono
| Potência do Laser | 8000W |
| Área de Trabalho | 3000×1500mm |

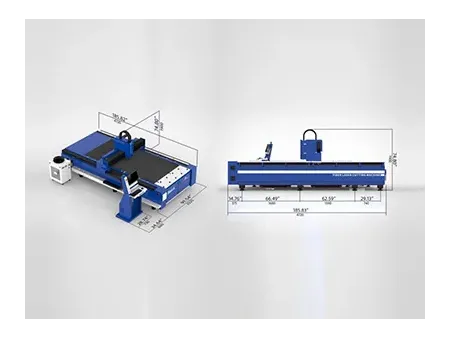

| Dimensões | 4500×2400×1700mm |
| Precisão de Posicionamento | ±0,03mm/m |
| Repetibilidade | ±0,03mm/m |
| Velocidade Máxima | 80000mm/min |
| Aceleração Máxima | 1,0G |
| Sistema de Controle | CypCut |
| Carga Máxima de Material | 1200kg |
| Fase | 3 |
| Fonte de Alimentação | 380V/60Hz |
| Peso | 3550kg |
| Item | Quantidade | Marca |
| Fonte de Laser | 1 | Maxphotonics (12000W) |
| Cabeça de corte a laser | 1 | BOCI |
| Redutor de Engrenagem (com engrenagem) | 3 | Motovario |
| Servomotor de Alta Velocidade | 4 | FUJI |
| Trilho Linear de Alta Precisão (Ferramenta) | 3 | Hassfull |
| Parafuso de Esfera de Precisão (Eixo Z) | 1 | HIWIN/TBI |
| Engrenagem Precisa | 3 | Hassfull |
| Sistema de Controle Numérico | 1 | CypCut |
| Controle Elétrico CypCut | 1 | Schneider |
| Controle de Circuito de Gás | 1 | SMC |
| Chiller de Água | 1 | Tongfei |
- Fonte de Laser
A fonte de laser de fibra multimodo de onda contínua de alta potência, disponível de 6000W a 20000W, apresenta um design modular e resfriamento a água, garantindo desempenho de corte confiável e eficiente.
- Redutor de Engrenagem Motovario
Utilizamos um redutor de engrenagem com guia linear, cuja integração do redutor e das engrenagens durante o processo de soldagem garante alta precisão na integridade estrutural da máquina.
- Cabeçote de Corte a Laser
A série BLT 4 é um cabeçote de corte a laser inteligente e de baixo custo, projetado para aplicações de corte 2D, 3D e chanfrado. Ela suporta corte sem escória, resfriamento do bocal e sensores resfriados a água, com substituição das lentes possível em até 5 minutos.
- Chiller de Água
O chiller de água de dupla temperatura fornece controle estável e em tempo real da temperatura da água para o laser, com precisão de controle de ±1°C. Este sistema previne danos nas lentes causados por condensação ao utilizar água de baixa temperatura para resfriamento.
- Software de Controle de Corte a Laser
O CypCut é um software personalizado desenvolvido especificamente para a indústria de corte a laser. Ele é poderoso e ao mesmo tempo fácil de usar, tornando-o adequado para diversas aplicações de processamento.
-
- Fabricação de chapas metálicas
-
- Materiais de construção
-
- Publicidade
-
- Relojoaria
-
- Pesquisa científica
-
- Construção naval
-
- Embalagem
-
- Eletrônicos 3C
Os gases auxiliares mais comuns são o oxigênio e o nitrogênio. O nitrogênio é usado principalmente para cortar aço inoxidável, alumínio e latão, enquanto o oxigênio é utilizado principalmente para cortar aço carbono.
Os componentes principais incluem o cabeçote de laser, a mesa da máquina, o chiller de água, o sistema de controle, o sistema de fornecimento de ar, entre outros.
