Máquina de corte a laser de fibra Hytube
Materiais aplicáveis
Tubo de aço de carbono, tubo de liga de alumínio, tubo de aço inox, tubo de titânio, etc.
Parâmetros técnicos:
| Área de trabalho (Comprimento*diâmetro do tubo) | 9532 | 6522 | 6532 |
| 9500mm×φ20-310mm， 9500mm×□20-220mm | 6500mm×φ20-210mm， 6500mm×□20-150mm | 6500mm×φ20-310mm， 6500mm×□20-220mm | |
| Diâmetro do circulo de seção circunscrita ≤φ210mm | Diâmetro do circulo de seção circunscrita ≤φ310mm | ||
| Curso do eixo Z | 200mm | 150mm | 200mm |
| Curso do eixo X | 330mm | ||
| Curso do eixo Y | 10050mm | 7050mm | 7050mm |
| Curso dos eixos A/B | Infinite rotary | ||
| Precisão de posicionamento dos eixos X/Y | ±0.05mm/1000mm | ||
| Precisão de reposicionamento dos eixos X/Y | ±0.03mm | ||
| Precisão de posicionamento dos eixos A/B | ±30" | ||
| Precisão de reposicionamento dos eixos A/B | ±10" | ||
| Velocidade máx. de posicionamento dos eixos X/Y | 100m/min | ||
| Velocidade máx. de posicionamento do eixo A | 70rpm | ||
| Comprimento de carga do molho | 2500-6500mm (medição automática do comprimento) | ||
| Comprimento do corte | 0-3000mm | ||
| Peso da máquina-ferramenta | 10000kg | 7500kg | 7500kg |
| Força de fixação do mandril único | 175Kg | 145Kg | 145Kg |
| Dimensões da máquina (C*L*A) | 12m*4.3m*2.8m | ||
| Fase/ Potência nominal / Frequência de tensão | 3/380V/50Hz | ||
| Classificação IP da fonte de energia | IP54 | ||

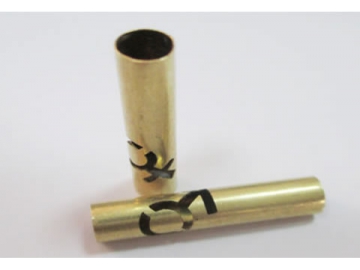

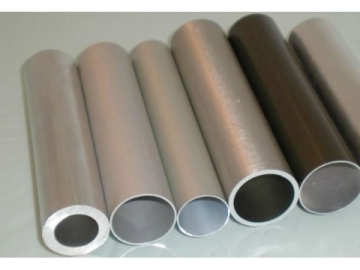

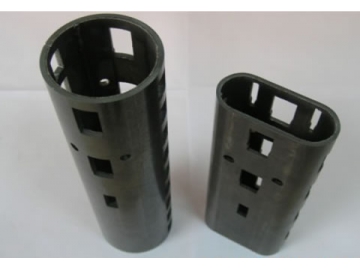

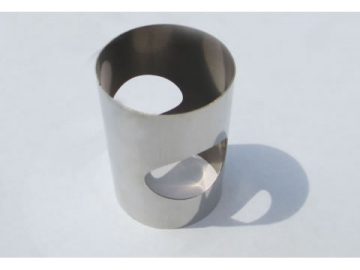

Exemplos de processamento a laser :
Caraterísticas:
1.Sistema de controle numérico PA baseado no SO Windows. A plataforma especial para corte de tubos integra funções integradas de corte a laser com interface amigável.
2.O software de corte de tubos a laser profissional é a tecnologia principal da máquina de corte de controle numérico, o que economiza grandemente matérias-pimas, assegurando alta eficiência de corte e “corte total, eficiência completa”.
3.A cabeça de corte a laser de fibra de alta capacitância apresenta reacção sensível, alta precisão sensorial e alta fiabilidade e estabilidade.
4.O dispositivo de suporte do tubo oscilante especial irá estar sempre em contato com a superfície do tubo aquando da carga ou rotação. A força de suporte é estabelecida de acordo com as especificações do tubo para prevenir a sua queda, reduzindo o balanço do eixo e melhorando a precisão de corte.
5.A carga automática de lotes reduz a intensidade de trabalho e aumenta a eficiência.
6.O sistema de identificação automática de secção do tubo permite carga mista de tubos, impulsão automática do tipo de tubo, recuperação automática da base de dados técnica e sugestão automática de procedimento para processamento.
7.Base de dados técnica de corte completa com painel operacional amigável com modo de botão baseado no tipo de tubo ou modificação livre de parâmetros específicos no painel.
8.Válvula proporcional servo de alta precisão que ajusta a pressão do gás auxiliar para corte e a força de fixação do mandril para uma performance optimizada.
9.A velocidade de posicionamento linear do tubo é de até 100m/min e velocidade de posicionamento rotativo 120m/min.
