Máquina de inspeção visual de anéis de vedação
Máquina de classificação óptica com duas câmaras CCM para verificar tolerâncias dimensionais e detetar defeitos em anéis de vedação

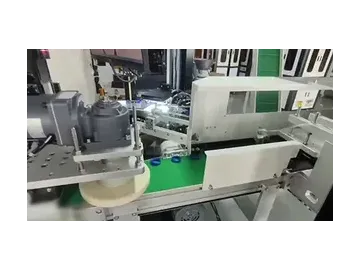

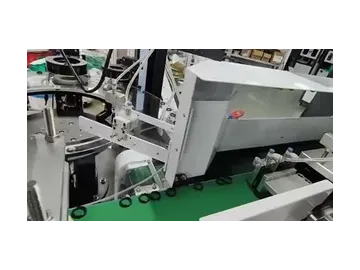

A máquina de inspeção visual de anéis de vedação foi projetada para inspecionar de maneira rápida e precisa componentes de vedação de borracha em diversos setores. Ela utiliza um alimentador vibratório para fornecer o produto de maneira constante e está equipada com um sistema de inspeção visual baseado em IA e duas câmeras CCD industriais.
Esse sistema, adaptado às suas necessidades de inspeção, verifica dimensões críticas, como diâmetro interno, diâmetro externo e altura, garantindo a conformidade com os seus desenhos técnicos. Ele também detecta falhas ou deformações na superfície com velocidade de 400 peças por minuto e precisão de medição de ±0,01 mm, ajudando você a manter um controle de qualidade confiável e repetível.
Vamos conversar como essa solução pode melhorar a produção de anéis de vedação com precisão e eficiência.
Geral | Potência | 1.8 kW | |
Pressão do ar | 0,4-0,6 MPa, tubo de entrada de ar Ø16 mm | ||
Dimensões da máquina | 1100(C)×1700(L)×1800(S)mm | ||
Peso da máquina | 350kg | ||
Condições de trabalho | Menos de 90% RH | ||
Inspeção visual | Velcodiade de inspeção | Velocidade projetada: 80-3000 unidades/minuto | |
Câmera CCM | Sensor de imagem | Basler (German) | |
Resolução | 2560×1920,1280×1024 | ||
Precisão da inspeção | ±0.01mm | ||
Lentes | Lente óptica | Lente personalizada | |
Profundidade de campo (DoF) | 0.2-3mm | ||
Fonte de luz | Fonte de luz AOI | ||
Alimentação | Sistema de alimentação por correia de precisão | A correia de precisão é fabricada com material condutor especial através de um processo de formação integrado, garantindo alta precisão (personalizada) |
