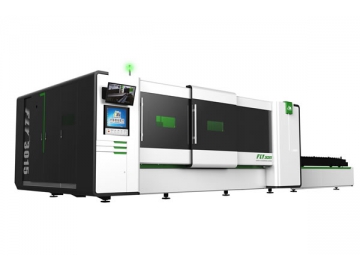

Máquina de corte a laser de fibra série FLY – Pro 4020/6020
Materiais aplicáveis
Aço de carbono, aço inoxidável, liga de alumínio, latão e outros materiais metálicos.
| Área de trabalho | 4000*2000mm/6000*2000mm | Peso | 8t/10t |
| Potência laser | 1000/1500/2000/3000/4000/6000W | Tubos aplicáveis | Diâmetro de secção de circunferência circunscrita≤160mm |
| Movimento do eixo X | 4010mm/6010mm | Peso máximo de peça tubular | 100kg |
| Movimento do eixo Y | 2050mm | Movimento do eixo X1 (mesa giratória) | 1500mm |
| Movimento do eixo Z | 300mm | Velocidade máxima de posicionamento do eixo X1 | 80m/min |
| Precisão de reposicionamento dos eixos X/Y | ±0.03mm/m | Velocidade máxima de posicionamento do eixo A | 100rpm |
| Velocidade máxima de posicionamento dos eixos X/Y | 140 m/min | Precisão de reposicionamento dos eixos A/B | ±10mm |
| Aceleração máxima de posicionamento | 1.4g | Dimensões (excluindo tubo) | 13m*3.6m*2.05m (11m*3.6m*2.05m) 17.5m*3.6m*2.05m (15m*3.6m*2.05m) |

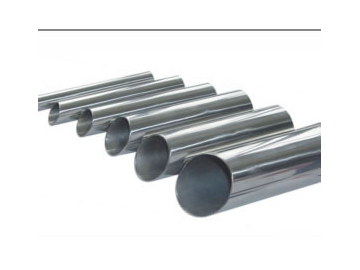

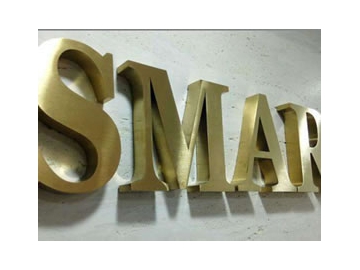

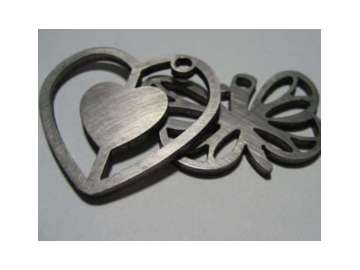

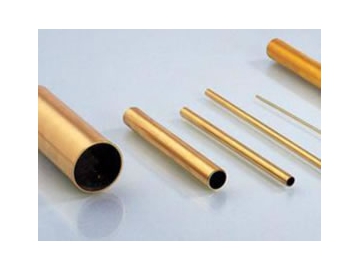

Exemplos de processamento a laser :
Caraterísticas
1.A plataforma de trabalho especial para a máquina de corte a laser é opcional. Tubo e placa podem ser substituídos livremente. O design de acoplagem frontal assegura boa operabilidade e acessibilidade lateral.
2.O ponto de processamento de corte é configurado dentro do resguardo de segurança para a seguridade dos operadores.
3.O mecanismo de corte de tubos pode ser alimentado em 1.5m de tubo de cada vez e a secção seguinte irá alimentar após a secção anterior ser cortada e um comprimento total de 6m de tubo bruto pode ser cortado e processado.
4.Podem ser empregues diferentes mandíbulas para cortar diferentes tipos de tubo de aço, como ângular, canal e perfil I.
5.A máquina de corte a laser de fibra está equipada com uma estrutura em pórtico e suporte soldado de alta resistência, estando o equipamento tratado por alívio de estresse para alcançar boa rigidez e baixa deformação.
6.O sistema de acionamento por servomotor de alta precisão, em combinação com o mecanismo de transmissão de alta precisão realiza alta precisão de instalação, torque de alta transmissão, baixo erro de transmissão e excelente desempenho dinâmico.
7.Base de dados técnica integrada e operações fáceis.
8.O dispositivo de proteção exterior seguro e fiável utiliza design interligado de segurança para uma mais alta seguridade.
