Estação modular de abastecimento GNC
Equipamento de reabastecimento
Estação de abastecimento com skid para abastecimento de GLP em veículos e cilindros de gás
A estação de abastecimento de GLP montada em skid é um sistema modular integrado projetado para o armazenamento, transferência e abastecimento de gás liquefeito de petróleo (GLP) para veículos e cilindros de gás. Pré-montado para implantação imediata, o sistema de abastecimento é ideal para uso em áreas que exigem distribuição de GLP eficiente, compacta e móvel
Nossa unidade skid inclui um conjunto completo de componentes essenciais: tanque de armazenamento de GLP, braço de descarga, bomba de hidrocarbonetos, balança eletrônica de enchimento, válvulas de tubulação, detectores de vazamento de gás, sistema de controle automático e painel de controle elétrico. Todo o sistema é montado em uma única base skid para facilitar o transporte e a instalação.
Esta solução oferece várias vantagens importantes:
- Não é necessária instalação no local
- Dimensões compactas e funcionalidade completa
- Baixo investimento e operação simples
É amplamente aplicável no abastecimento de veículos a GLP, recarga de botijões de gás e locais de distribuição em pequena escala, oferecendo uma opção segura, confiável e econômica para o manuseio de GLP.
- Função de descarga: Quando um caminhão-tanque de GLP chega ao local, o braço de descarga se conecta ao sistema. Com a ajuda da bomba de hidrocarbonetos, o GLP é transferido através de tubulações de líquido e vapor para o tanque de armazenamento para contenção segura.
- Função de enchimento: O GLP do tanque de armazenamento flui através da tubulação de fase líquida, impulsionado pela bomba, para a balança de enchimento eletrônica, onde os cilindros são enchidos. O excesso de GLP é devolvido ao tanque de armazenamento através de uma linha de recirculação, formando um sistema de circuito fechado.
- Projeto de segurança: Todos os tanques de armazenamento e tubulações são equipados com válvulas de liberação manual e válvulas de segurança. Os modelos de nível superior também incluem válvulas de corte de emergência e detectores de vazamento de gás, suportando os modos de descarga de segurança manual e automático.
- Requisitos elétricos: A bomba de hidrocarbonetos e a balança de enchimento eletrônica requerem entrada de energia a 380 V e 220 V, garantindo o funcionamento estável do sistema.
| Modelo | Comprimento | Largura | Altura | Peso |
| 5500mm | 1200mm | 2000mm | ～2500kg | |
| 6500mm | 1600mm | 2300mm | ～3500kg | |
| 9000mm | 1800mm | 2500mm | ～4700kg | |
| 10000mm | 2000mm | 2700mm | ～5900kg | |
| 11500mm | 2200mm | 2900mm | ～7500kg | |
| 13000mm | 2600mm | 3200mm | ～11500kg |

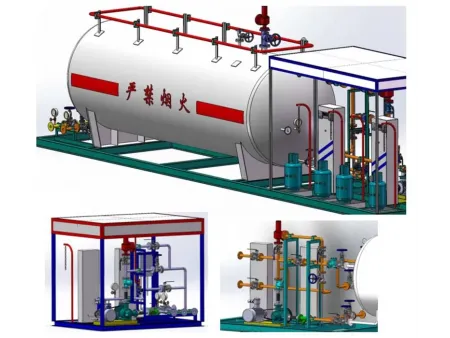

Desenhos técnicos da estação de abastecimento de GLP montada em skid para referência
Para requisitos específicos de personalização, entre em para discutir sua aplicação em detalhes.
