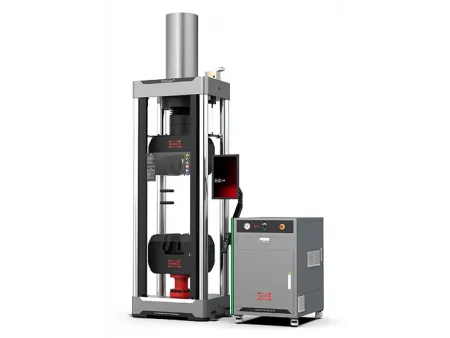

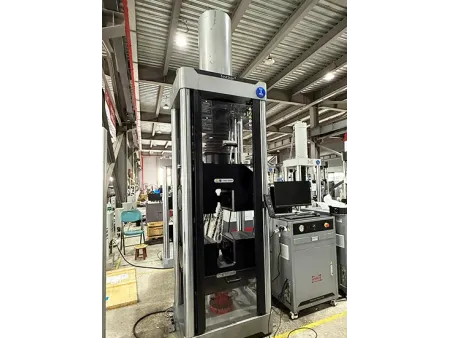

Máquina universal de ensaio servo-hidráulica, espaço único, garra de ação em cunha
Utiliza um design de atuador montado na parte superior, permitindo que um cilindro diferencial de dupla ação realize testes de tração e compressão em um único espaço de teste. Uma estrutura de carga sem folga e um atuador com posicionamento vertical ajustável proporcionam uma configuração flexível do espaço de teste e garantem estabilidade a longo prazo em condições de teste exigentes. Projetada principalmente para ensaios de tração de materiais metálicos, a série HUT-D suporta controle de força, deslocamento e deformação em circuito fechado, com transições contínuas entre os modos de controle. Os resultados dos ensaios são calculados automaticamente pelo software e podem ser impressos ou exportados em vários formatos.
Vergalhões, componentes soldados, peças fundidas, fixadores, correntes, etc.
- ISO 7500-1, ISO 9513, ISO6892, ISO 15630, ISO 15835, BS 4449, ASTM E8, ASTM E 83, ASTM E4, ASTM A370, ASTM A416
Design energeticamente eficiente e ecológico
Em comparação com a geração anterior, a nova série HUT-D oferece melhorias significativas no desempenho:
- Redução de 15% no ruído
- Redução de 74% no consumo de energia durante os testes
- Redução de 8% a 29% no espaço ocupado, dependendo do tamanho do modelo
Estrutura de carga de alta rigidez
A rigidez da estrutura foi aumentada em 120% a 188% em comparação com a geração anterior. Isso melhora a precisão da medição e reduz a vibração da máquina durante o teste.
Alta velocidade, alta eficiência e fácil operação
A unidade de potência hidráulica atualizada e o design otimizado da tubulação aumentam a velocidade de funcionamento sem carga e a eficiência geral dos testes. O PC com tela sensível ao toque integrado opcional oferece controle intuitivo da máquina e configuração rápida dos testes.
Sistema de interação visual inteligente
Um indicador de status inteligente de quatro cores (em conformidade com a norma IEC 60073) fornece feedback visual claro sobre o status da máquina. Esse sistema de sinalização intuitivo ajuda os operadores a evitar ações inadequadas e aumenta a segurança e a eficiência operacional geral.
Controlador inteligente do aparelho
O novo aparelho V3.0 possui uma tela sensível ao toque de alta resolução de 3,5 polegadas, exibindo carga em tempo real, posição da cruzeta, status da máquina e status da garra. A interface da tela sensível ao toque permite que os usuários ativem o sistema servo diretamente.
A roda de jog permite a ativação do servo e suporta a troca rápida de idioma. Teclas de função dedicadas fornecem controle de abertura/fechamento da garra e permitem o retorno rápido a uma posição inicial predefinida.
- Controle de ajuste fino da roda jog
- Controle de abertura/fechamento da garra
- Função de proteção da amostra
- Início/parada do teste
- Controle de subida/descida da cruzeta
- Retorno à posição inicial
- Memória da posição inicial
| Modelo | HUT605D | ||||
| Capacidade,kN | 300 | 600 | 1000 | 2000 | |
| Precisão medida | Classe 0.5 | ||||
| Precisão de carga | ±0,5% da leitura, até 1% da capacidade da célula de carga | ||||
| Resolução de carga | 1/600,000FS | ||||
| Taxa de carga, FS/s | 0.02% -2% | ||||
| Precisão da posição | ±0.5% ou 0,13 mm, o que for maior | ||||
| Resolução da posição, mm | 0.004 | ||||
| Precisão da deformação | ± 0,5% da leitura até 2% da faixa total de acordo com ASTM E83 classe B-1, B-2 ou ISO 9513 classe 0,5 extensômetro | ||||
| Resolução da deformação | ± 1/600,000FS | ||||
| Rigidez, kN/mm | 520 | 700 | 950 | 1820 | |
| Velocidade ascendente,, mm/min | 630 | 340 | 625 | 305 | |
| Velocidade descendente, mm/min | 450 | 710 | 1400 | 650 | |
| Distância entre colunas, mm | 520x 390 | 550x370 | 650x400 | 650x400 | |
| Distância entre garras de tração, mm H | 500 | 500 | 600 | 780 | |
| Espaço máximo de compressão,, mm | 320 | 300 | 395 | 500 | |
| Diâmetro de amostras redondas, mm | ⌀5-⌀12 ⌀12-⌀22 | ⌀5-⌀12 ⌀12-⌀22 ⌀22-⌀32 | ⌀5-⌀12 ⌀12-⌀22 ⌀22-Ф32 ⌀32-⌀40 | ⌀5-⌀12 ⌀12-⌀22 ⌀22-⌀32 ⌀32-⌀50 | |
| Espessura da amostra plana, mm | 2-13, 13-25 | 2-16, 16-30 | 2-25, 25-50 | 10-40, 40-70 | |
| Placa de compressão, mm | ⌀150 | ⌀150 | 200x200 | ⌀240 | |
| Curso do pistão, mm | 500 | 500 | 600 | 600 | |
| Potência, kW | 4.5 | 4.5 | 12.5 | ||
| Electric supply | 380V±10%, 50Hz, trifásica | ||||
| Dimensão, mm AxBxC | 600x470x2470 | 730x550x2700 | 870x620x3110 | 1100x800x4055 | |
| Peso da máquina, kg | 1100 | 2000 | 4200 | 8500 | |
| Tamanho da HPU, mm ExFxG | 650x800x1010 | ||||
| Peso da HPU, kg | 260 | ||||
| Óleo da HPU | Óleo hidráulico #46, 108 litros | ||||
