Redutor planetário rotativo

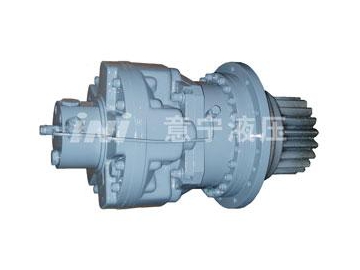

O redutor planetário rotativo da série IYH vem com baixa velocidade e atinge alto torque de até 200kN.m. Ele é composto por redutor planetário, motor hidráulico, pinhão, freio multi-disco do tipo molhado e bloco de válvula. Ele é designado com uma estrutura compacta, peso leve e baixo nível de barulho. Este redutor rotativo também apresenta alta eficiência de arranque e mantém boa estabilidade quando operada a uma baixa velocidade.
O nosso redutor planetário rotativo é adequado para funcionar mesmo em ambientes desfavoráveis. Assim, ele é actualmente aplicado de uma forma vasta em ferroviárias, máquinas de construção, navios, assim como em indústrias de mineração e petróleo. Com uma vasta gama de torque e relação de transmissão para opção, esse redutor planetário pode satisfazer as diferentes demandas dos clientes. Além disso, soluções personalizadas em relação à essa série de atuador é também disponibilizada.
O redutor planetário rotativo IYH22C possui pequena dimensão radial, peso leve, grande torque, alta eficiência de transmissão, frenagem confiável, baixo ruído e etc. E seu eixo de saída pode suportar uma carga radial e carga axial relativamente pesadas.
| TYPE | Torque nominal (N.m) | Velocidade nominal (rpm) | Cilindrada total (ml/rev) | Pressão nominal (Mpa) | Fornecimento de óleo (L/min) | Modelo do motor hidráulico | Modelo de redutor planetário (Ratio) |
| IYH22C-1500D120221 | 1500 | 0~12 | 2857.5 | 6 | 40 | BM5-125D120221 | C22(i=22) |
| IYH22C-2000D120221 | 2000 | 0~12 | 2857.5 | 7 | |||
| IYH22C-2500D120221 | 2500 | 0~12 | 2857.5 | 9 | |||
| IYH22C-3000D120221 | 3000 | 0~12 | 2857.5 | 11 |
O mecanismo giratório IYH33D é composto de freio multidisco molhado, redutor planetário, bloco de válvulas e mais.Blocos de válvulas diferentes estão disponíveis para atender aos requisitos de diferentes condições de trabalho. Blocos de válvulas estão sempre disponíveis para diferentes válvulas hidráulicas, como válvula de balanceamento, válvula de sobrecarga e válvula de alta pressão.
| TYPE | Torque nominal (N.m) | Velocidade nominal (rpm) | Cilindrada total (ml/rev) | Pressão nominal (Mpa) | Fornecimento de óleo (L/min) | Modelo do motor hidráulico | Modelo de redutor planetário (Ratio) |
| IYH33D-7000D120221 | 7000 | 0~15 | 5296 | 12 | 87 | BM5-160D120221 | C33(i=33.1) |
| IYH33D-9000D120221 | 9000 | 0~15 | 5296 | 16 | 87 | BM5-160D120221 | |
| IYH33D-10000D120221 | 10000 | 0~8 | 6620 | 13 | 60 | BM5-200D120221 | |
| IYH33D-12000D120221 | 12000 | 0~8 | 6620 | 15 | 60 | BM5-200D120221 |
