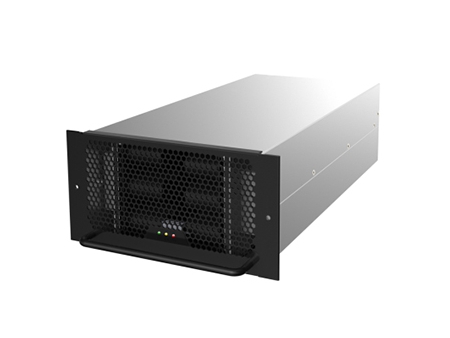

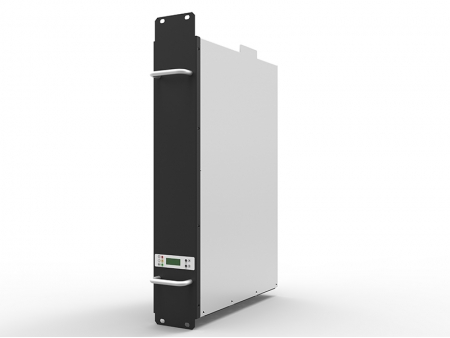

O módulo carregador é o módulo de energia interno para estações de carregamento CC (pilhas) e converte energia CA em CC para carregar veículos. O módulo do carregador recebe uma entrada de corrente trifásica e, em seguida, emite a tensão CC como 200VDC-500VDC/300VDC-750VDC/150VDC-1000VDC, com uma saída CC ajustável para atender a uma variedade de requisitos de bateria.

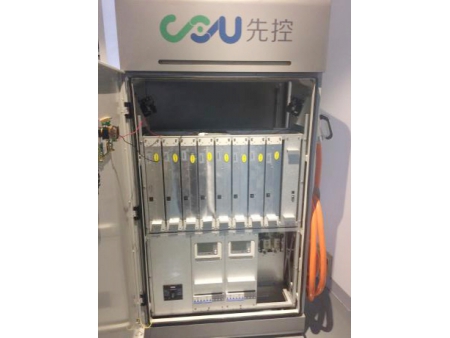

O módulo do carregador está equipado com uma função POST (autoteste de inicialização), proteção contra sobre/subtensão de entrada CA, proteção contra sobretensão de saída, proteção contra superaquecimento e outros recursos. Os usuários podem conectar vários módulos de carregador em paralelo a um gabinete de fonte de alimentação, e garantimos que nossos carregadores de veículos elétricos conectados são altamente confiáveis, aplicáveis, eficientes e requerem muito pouca manutenção.

Aplicações

Os módulos carregadores podem ser usados ​​em estações de carregamento rápido DC para EVs e E-ônibus.
Nota: O módulo carregador não se aplica a carregadores de bordo (dentro de automóveis).

Vantagens

• O espaço do sistema é otimizado devido à alta densidade de potência, e cada módulo possui uma potência de 30 kW, 40 kW ou 60 kW.
• Ampla tensão de entrada: 260V-530V, projetada com proteção contra sobretensão de entrada
• O módulo do carregador usa tecnologia de controle DSP (processamento de sinal digital) e é totalmente controlado numericamente da entrada à saída
• Usa tecnologia de soft switch de ressonância em série entrelaçada para reduzir a tolerância dos dispositivos de energia
• THDI de entrada <3%, o fator de potência de entrada atinge 0,99 e a eficiência geral atinge 97% ou mais
• Ampla faixa de tensão de saída: 200VDC-500VDC, 300VDC-750VDC, 150VDC-1000VDC (ajustável), é capaz de atender a várias demandas de tensão de diferentes requisitos de carregamento
• A baixa ondulação DC causa efeitos mínimos na vida útil da bateria
• Configuração padrão da interface de comunicação CAN/RS485, permite fácil transferência de dados com dispositivos externos
• O módulo do carregador está equipado com funções de proteção contra sobretensão de entrada, alarme de subtensão, sobrecorrente de saída e proteção contra curto-circuito
• Os módulos carregadores podem ser conectados em um sistema paralelo, permitindo troca a quente e manutenção mais fácil. Isso também garante a aplicabilidade e confiabilidade do sistema.
• O módulo de carregador é projetado com componentes totalmente em SiC (carbeto de silício) para garantir comutação em alta velocidade, baixa resistência em condução e alta suportabilidade de tensão.
• Atende aos padrões EMC Classe B, oferecendo excelente supressão de interferências e ampla adequação para aplicações em ambientes residenciais.

Parâmetros técnicos
