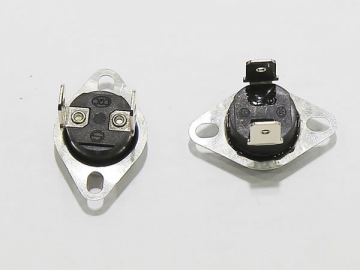

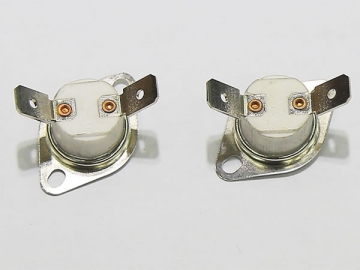

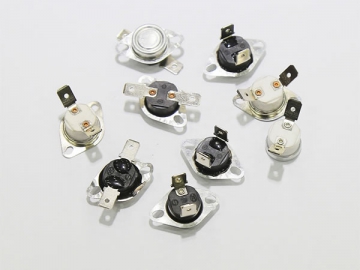

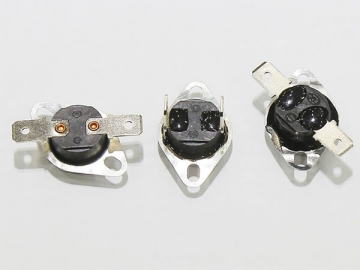

O termostato de disco da série KSD, é aplicado principalmente em ocasiões em que o circuito deve ser ligado ou desligado automaticamente à medida que a temperatura muda, mantendo a temperatura dos dispositivos elétricos variando dentro de um determinado intervalo.

De acordo com os requisitos dos clientes, podemos escolher diferentes materiais de isolamento para o termostato bimetálico, como resina fenólica, PPS e cerâmica. Com temperatura fixa de trabalho, operação confiável e longa vida útil, o termostato de disco também é encontrado grande popularidade em aparelhos elétricos como caldeira, aquecedor de água, aspirador, duplicador, fogão elétrico, forno, secador, geladeira, máquina de lavar louça e ar condicionado.

Princípio de trabalho
O mecanismo do termostato de ação instantânea da série KSD é baseado em um disco bimetálico de ação rápida, que abre ou fecha os contatos elétricos quando a temperatura predeterminada é atingida.

Quando o dispositivo elétrico funciona normalmente, o interruptor está fechado. Uma vez que a temperatura atinge o ponto limite, o disco bimetal funciona imediatamente para abrir os contatos e assim desligar o circuito. Após o dispositivo ser arrefecido até a temperatura permitida, o termostato do disco rápido será reiniciado automaticamente.

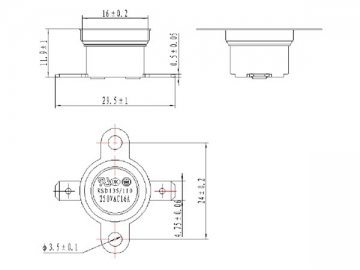

Desenhos do protetor :

Temperatura de abertura e fechamento
Estado dos contatos sob temperatura ambiente Normalmente aberto ou fechado
Redefinir estilo Automaticamente ou manualmente
Estrutura dos contatos Polo único lance-único (SPST)
Capacidade nominal dos contatos 120V AC 15A (100 Mil vezes de serviço); 250V AC 10A (100 Mil vezes de serviço)
Material da caixa Resina fenólica, PPS e cerâmica (opcional, de acordo com o pedido dos clientes e a temperatura de abertura)
Faixa de temperatura de abertura 40-220 ℃ (Para a temperatura sobre 180 ℃, a carcaça deve ser feita da cerâmica)
Conduzir 6.35*0.8, 4.8*0.5, 4.8*0.8
Ângulo de condução 180°, 90°, 45°
Força elétrica a. Quando os 2 contatos se separam, os discos bimetálicos devem suportar uma potência de AC600V por 1 min, ou AC720V por 1s, sem quebra ou fenômeno de descarga elétrica (ajuste de corrente: 1mA); b. Sob a temperatura ambiente, aplicando uma potência de AC200V entre o condutor e a caixa para 1min, ou AC2500V para 1s, não deve haver quebra ou fenômeno descarga elétrica (configuração atual: 1mA)
Resistência de isolamento a. Maior do que 10MΩ (DC500V) quando o interruptor está aberto; b. Sob a temperatura ambiente, a resistência de isolamento entre o condutor e a caixa deve ser maior do que 100MΩ de teste com uma potência CC de 500V
Contato de resistência ≤ 50mΩ
Certificado UL: E243132; TUV: B30780719003; CQC: 13002088905/06
