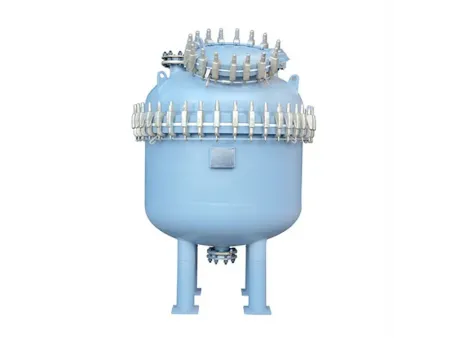

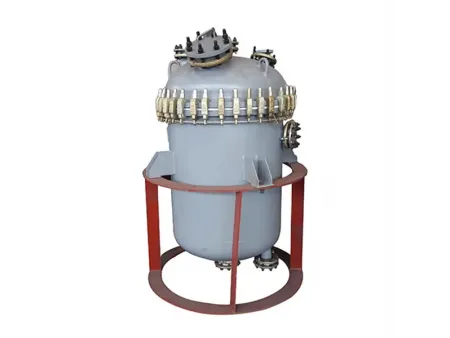

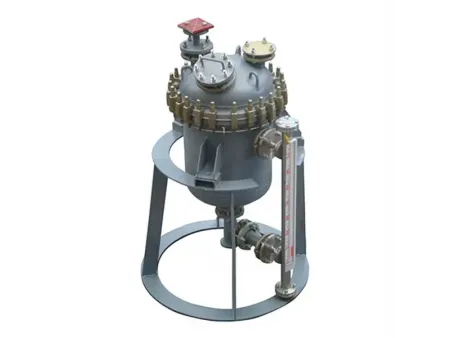

Tanque de Armazenamento Vitrificado/com Revestimento de Vidro/com Esmalte Vitrificado Tipo K
Solicite uma cotação
Parâmetros Técnicos do Tanque de Armazenamento Vitrificado
- Desenho de Projeto (Vista de Planta) K200L -500L
- Desenho de Projeto (Vista de Planta) K1000L -2000L
| Especificações | |||||||
| Capacidade Nominal (L) | 200 | 300 | 500 | 1000 | 1500 | 2000 | |
| Capacidade Total (L) | 294 | 447 | 740 | 1480 | 2020 | 2800 | |
| Capacidade Calculada (Observação 1) (L) | 237 | 362 | 620 | 1270 | 1670 | 2370 | |
| Peso de Referência (kg) | 210 | 285 | 395 | 716 | 970 | 1266 | |
| Dimensões | d1 | 600 | 700 | 800 | 1000 | 1200 | 1300 |
| d2 | 420 | 420 | 480 | 600 | 720 | 780 | |
| d3 | 420 | 490 | 560 | 700 | 700 | 910 | |
| h1 | 890 | 1000 | 1310 | 1695 | 1580 | 1895 | |
| h2 | 310 | 335 | 390 | 440 | 490 | 515 | |
| h | 1340 | 1750 | 1885 | 2310 | 2240 | 2670 | |
| n-Φ | 3-φ20 | 3-φ25 | 3-φ25 | 3-φ25 | 3-φ25 | 3-φ25 | |
| Diâmetro Nominal (DN) do Bocal | a | 125 | 125 | 150 | 150 | 200 | 300x400 |
| b | 65 | 80 | 80 | 80 | 100 | 100 | |
| c | 65 | 65 | 80 | 80 | 80 | 80 | |
| d | / | / | / | 80 | 80 | 80 | |
| e | 65 | 65 | 65 | 80 | 80 | 80 | |
| f1 | 65 | 65 | 65 | 65 | 65 | 65 | |
| f2 | 65 | 65 | 65 | 65 | 65 | 65 | |
| g | 65 | 80 | 80 | 80 | 100 | 100 | |
| Observação 1: Capacidade Calculada: Volume abaixo do flange com pescoço alto | |||||||
