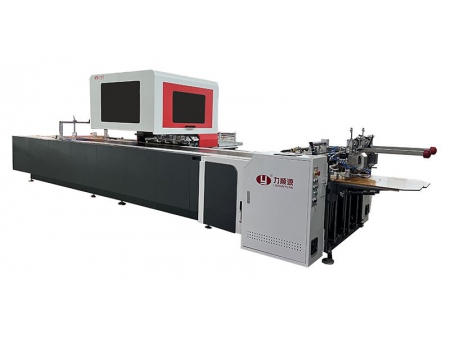

Máquina de colagem de posicionamento visual dupla, LY-850SD
Solicite uma cotação
Adequado para uso em linhas de produção de caixas rígidas e capas duras
A Lishunyuan desenvolveu a máquina de posicionamento visual LY-850SD, equipada com 2 alimentadores e 4 câmeras HD, com o objetivo de atender à demanda pela fabricação tanto de caixas de duas peças quanto de capas duras.

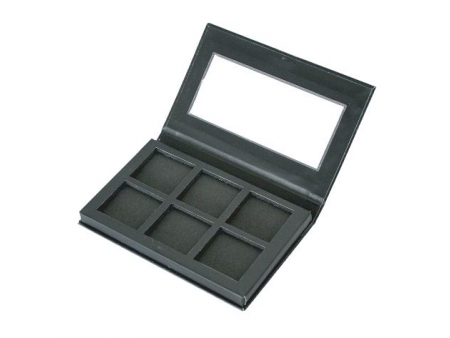

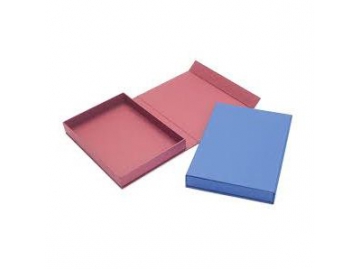

Exemplos Características
- A seção de alimentação de papel conta com duas estações de controle independentes que oferecem controle preciso, passo a passo, para a elevação. Isso permite o manuseio de papéis de diferentes espessuras.
- O alimentador utiliza um came de sucção acionado por servo, permitindo a alimentação tanto de papel fino quanto de papel grosso. Esse recurso evita a alimentação de folhas duplas ou desalinhadas, tornando a alimentação de papel mais estável e rápida.
- A máquina de posicionamento visual conta com um braço robótico YAMAHA e quatro câmeras HD para posicionamento por imagem, resultando em cálculos mais precisos. Com uma precisão de posicionamento de ±0,05 mm, isso proporciona precisão superior na fabricação do produto.
- Ao processar folhas grandes de papel, os dois paletes podem ser sincronizados para levantar e alternar rapidamente entre diferentes tamanhos de papel. Além disso, ela pode alternar facilmente e com rapidez entre impressão em camada única e em camada dupla.
- A máquina de posicionamento visual é capaz de produzir dois tipos de produtos: caixas de duas peças ou capas duras.
- A máquina de posicionamento pode ser configurada para a fabricação de um único tipo de produto com um clique, caso o outro tipo de produto se esgote.
| Modelo | LY-850SD | |
| Tamanho do papel em folha única | L(mín) | 45 mm |
| L (máx) | 800 mm | |
| C (mín) | 120 mm | |
| C (máx) | 900 mm | |
| Tamanho do papel em folha dupla | L (mín) | 45 mm |
| L (máx) | 375 mm | |
| C (mín) | 120 mm | |
| C (máx) | 900 mm | |
| Espessura do papel | 100-350 g/㎡ | |
| Espessura do papelão (C*D) | 1-3 mm | |
| Tamanho do papelão para capa dura simples | L (mín) | 45 mm |
| L (máx) | 500 mm | |
| C (mín) | 90 mm | |
| C (máx) | 1000 mm | |
| Tamanho do papelão para capa dura dupla | L (mín) | 45 mm |
| L (máx) | 375 mm | |
| C (mín) | 90 mm | |
| C (máx) | 375 mm | |
| Tamanho mínimo do papelão separado | Largura mínima de 15 mm, combinada com a divisória de 1 mm de espessura | |
| Tamanho da caixa simples | L (mín) | 45 mm |
| L (máx) | 400 mm | |
| C (mín) | 45 mm | |
| C (máx) | 700 mm | |
| A (mín) | 10 mm | |
| A (máx) | 120 mm | |
| Tamanho da caixa dupla | L (mín) | 45 mm |
| L (máx) | 350 mm | |
| C (mín) | 45 mm | |
| C (máx) | 450 mm | |
| A (mín) | 10 mm | |
| A (máx) | 120 mm | |
| Precisão de posicionamento | ±0.05 mm | |
| Potência máxima | 12 kW | |
| Velocidade de produção | 40-50 unidades/MIN | |
| Velocidade para produto único | 15-30 unidades/MIN | |
| Velocidade para produto duplo | 32-50 unidades/MIN | |
| Dimensões gerais | 6100 mm*2900 mm*2000 mm | |
-
- Os alimentadores duplos totalmente controlados por servo garantem a estabilidade da alimentação
- Paletes duplas com controle preciso, passo a passo, para a elevação
- Mudança para o modo de palete única com um único clique
-
- O braço robótico YAMAHA Tipo 600, com capacidade de carga de 10 kg, garante um ajuste de espaçamento mais rápido e estável.
-
- Placas de pressão independentes para a fabricação de caixas de diferentes alturas.
-
- Quatro câmeras, ajustáveis separadamente, permitem a captura de alta precisão de quaisquer pontos de referência.
