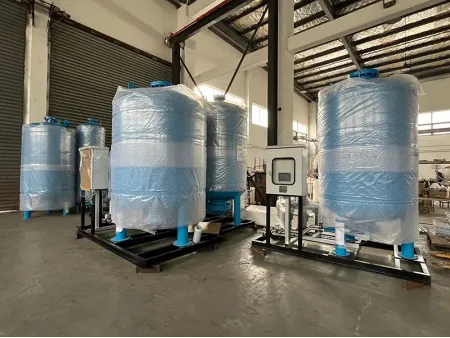

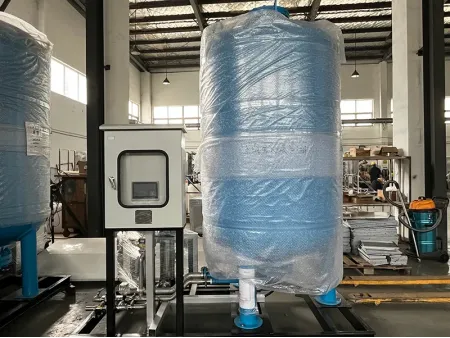

Desgaseificador automático de pressão constante para reabastecimento
Dispositivo de pressurização e desgaseificação para sistema de circulação de água de ar condicionado central e sistema de água de caldeira
Nosso dispositivo de reabastecimento de água com desgaseificação automática e pressão constante foi projetado para otimizar o desempenho dos sistemas de aquecimento e resfriamento, mantendo a pressão estável e garantindo um suprimento de água consistente. Esse dispositivo reabastece automaticamente a água, gerencia a expansão e remove gases livres e dissolvidos. A configuração inclui um sistema de controle, tanque de expansão, bomba de água e tanque de desgaseificação. Dependendo de suas necessidades específicas, você pode escolher entre o modelo atmosférico (CY), para aplicações mais simples, ou o modelo pressurizado (DY), para ambientes mais exigentes.
Normalmente utilizado em sistemas abertos de água de resfriamento para garantir o fornecimento e a pressão consistentes da água.
Ideal para sistemas fechados e aplicações de água quente, como sistemas de água de caldeira, de glicol e de água para resfriamento, que visa manter a pressão e remover gases dissolvidos.
Ideal para sistemas centralizados de aquecimento e ar condicionado central em fábricas, edifícios comerciais, estações de aeroportos e grandes complexos urbanos. Esses sistemas garantem uma operação eficiente e um desempenho confiável em ambientes variados, entre eles ambientes adversos.
- Pressão do sistema: 0.1-2.5Mpa
- Pressão da água: ≥0.1Mpa
- Temperatura do ambiente: 5℃～ 40℃
- Fonte de alimentação: 380V/50Hz
- Local da instalação: Interno
| Modelo | Taxa de vazão da bomba de água (m³/h) | Volume efetivo do tanque de água (L) | Dimensões (C×L×A) (mm) | Conexão de entrada de água | Conexão de abastecimento de água | Conexão de descarga de água | Peso (kg) | Área de piso necessária(m²) |
| 0.5-1.5 | 320 | 1550×850×1350 | DN32/rosqueado | DN50/flangeado | DN25/ rosqueado | 450 | 7500-23000 | |
| 1.5-2.5 | 480 | 23000-38000 | ||||||
| 2.5-3.5 | 520 | 38000-53000 | ||||||
| 3.5-4.5 | 500 | 1650×850×1580 | 560 | 53000-68000 | ||||
| 4.5-5.5 | 580 | 68000-83000 | ||||||
| 5.5-6.5 | 600 | 83000-98000 | ||||||
| 6.5-7.5 | 750 | 1650×850×2250 | 640 | 98000-113000 | ||||
| 7.5-8.5 | 670 | 11300-129000 | ||||||
| 8.5-9.5 | 1000 | 1950×1100×2250 | 700 | 12900-142000 |
Nomenclatura: Exemplo: ECH-CY-1-320, em que CY indica um tanque de diafragma atmosférico, 1 indica a faixa de vazão da bomba de água e 320 representa o volume efetivo do tanque de diafragma em litros
| Modelo | Taxa de vazão da bomba de água (m³/h) | Volume efetivo do tanque de água (L) | Dimensões (C×L×A) (mm) | Conexão de entrada de água | Conexão de abastecimento de água | Conexão de descarga de água | Peso (kg) | Área de piso necessária (m²) |
| 0.5-1.5 | 40 | 1350×800×1200 | DN50/flangeado | DN50/flangeado | DN25/rosqueado | 300 | 7500-23000 | |
| 1.5-2.5 | 320 | 23000-38000 | ||||||
| 2.5-3.5 | 350 | 38000-53000 | ||||||
| 3.5-4.5 | 380 | 5300-68000 | ||||||
| 4.5-5.5 | 150 | 1550×950×1800 | 500 | 6800-83000 | ||||
| 5.5-6.5 | 560 | 8300 9800c | ||||||
| 6.5-7.5 | 600 | 98000-113000 | ||||||
| 7.5-8.5 | 650 | 11300-129000 | ||||||
| 8.5-9.5 | DN65/flangeado | 700 | 12900-14200 | |||||
| 0.5-1.5 | 300 | 1750×1050×2250 | DN50/flangeado | 525 | 5000-15700 | |||
| 1.5-2.5 | 550 | 15700-26000 | ||||||
| 2.5-3.5 | 450 | 1950×1100×2350 | 640 | 26000-36000 | ||||
| 3.5-4.5 | 670 | 26000-46500 | ||||||
| 4.5-5.5 | 800 | 2150×1300×2700 | 810 | 46500-56800 | ||||
| 5.5-6.5 | 850 | 56800-67000 | ||||||
| 6.5-7.5 | 890 | 67000-77300 | ||||||
| 7.5-8.5 | 1200 | 2350×1500×3200 | 1050 | 77300-88300 | ||||
| 8.5-9.5 | DN65/flangeado | 1150 | 88300-96800 |
Nomenclatura: Exemplo: ECH-DY-L-1-320, em que DY indica um tanque de diafragma pressurizado, L indica um sistema fechado de água gelada, R significa um sistema de água quente, 1 representa a faixa de fluxo da bomba de água e 320 refere-se ao volume efetivo do tanque de diafragma em litros
- Atinge uma precisão de pressão excepcional de até ±0,01Mpa (±0,01bar), que é dez vezes mais precisa do que os métodos tradicionais de tanque de pressão
- Requer pressão mínima de recarga, permitindo a conexão direta com água da torneira ou outras fontes de água de alto nível
- Opções flexíveis de instalação, com a unidade e o tanque separáveis e conectados por meio de tubos corrugados de aço inoxidável para atender às necessidades específicas do local
- Garante uma operação suave e estável com uma bomba de pressão que opera sem vibração. Inclui uma bomba de reserva, permitindo a reserva mútua e aumento da confiabilidade do sistema
- Completamente isolado da atmosfera, evitando bolsas de ar em qualquer ponto do sistema e garantindo que o sistema de água do ar condicionado permaneça livre de contaminação atmosférica
