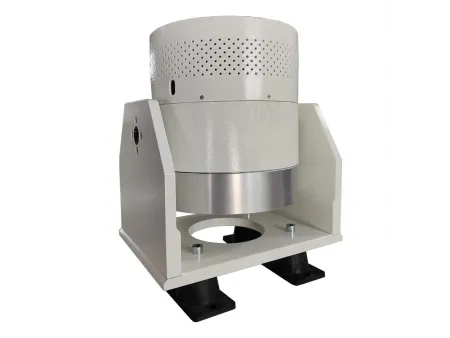

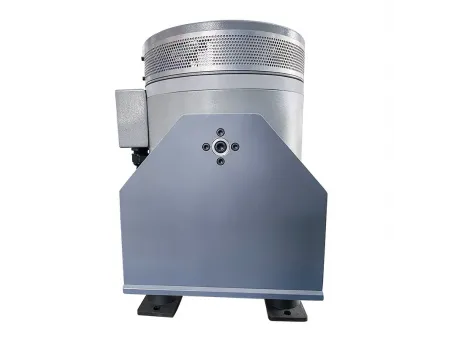

Agitador eletrodinâmico em miniatura
Agitador eletrodinâmico para testar a confiabilidade de peças eletrônicas, placas de circuito e outras amostras pequenas e leves
Os sistemas de teste de vibração em miniatura foram desenvolvidos como soluções especializadas e eficientes em termos de espaço, concebidos para engenheiros, pesquisadores e educadores que necessitam de uma avaliação consistente da vibração em espaços limitados. São frequentemente utilizados em laboratórios de pesquisa, oficinas ultra silenciosas, cenários de manutenção no terreno e instituições educacionais para avaliar a durabilidade e o comportamento mecânico de pequenos componentes.
Estes agitadores são amplamente utilizados em testes de resistência à vibração, análise de fadiga e medições de impedância mecânica para peças e conjuntos miniatura. Dependendo do mecanismo de excitação interno, os agitadores compactos estão disponíveis em duas configurações: o tipo de ímã permanente, que mantém um campo magnético estável usando ímãs embutidos, e o tipo de bobina de campo, que gera o campo magnético fornecendo corrente à bobina de excitação. Essa distinção permite que os usuários escolham a configuração mais adequada para suas aplicações, garantindo testes precisos e repetíveis, alinhados com as demandas de desempenho do mundo real.
- Tipo de ímã permanente (TSM)
- Tipo de bobina de campo (TSF)
- Configurações opcionais
- Controlador de vibração
- Sensores
O controlador de vibração gera primeiro um sinal de acionamento de baixa potência, que é equilibrado e refinado por meio de um processamento iterativo. Esse sinal é então enviado ao amplificador de potência, onde é amplificado e enviado à bobina de acionamento do vibrador. O sinal amplificado aciona a bobina móvel, produzindo o movimento de vibração desejado. Um acelerômetro monitora continuamente a resposta da vibração e envia feedback ao controlador, que faz ajustes em tempo real para manter a saída estável e precisa. O processo forma um sistema de controle de circuito fechado, garantindo um desempenho preciso da vibração durante todo o teste.
| Modelo | | |
| Força senoidal nominal (N) | 500 | 500 |
| Faixa de frequência (Hz) | 5~6,000 | 5~10,000 |
| Deslocamento máximo (mm) | 10 | 15 |
| Velocidade máxima (m/s) | 1.2 | 1.2 |
| Aceleração máxima (m/s²) | 300 | 300 |
| Carga máxima (kg) | 3 | 20 |
| Massa dos elementos móveis (kg) | 1.5 | 1.7 |
| Diâmetro da armadura (mm) | Ø95 | Ø120 |
| Fonte de excitação | Tipo de ímã permanente | Tipo de bobina de campo |
| Primeira frequência de ressonância (Hz) | 5,000(nom.)±10% | 5,000(nom.)±10% |
| Dimensões (mm) | 290×226×352 | 369×306×442 |
| Massa do corpo do agitador (kg) | Cerca de 80 | Cerca de 118 |
| Amplificador de potência Modelo PA-1200 | ||
| Requisitos de alimentação (VA) | AC220V /-10%,50Hz,1500VA | |
| Distorção harmônica (carga resistiva) | < 0.1% | |
| Faixa de frequência | DC-10K Hz | |
| Massa do amplificador de potência (kg) | Aproximadamente. 29 | |
| Tamanho do amplificador de potência (mm) | 480×460×160 | |
