Plataformas suspensas
- Plataforma

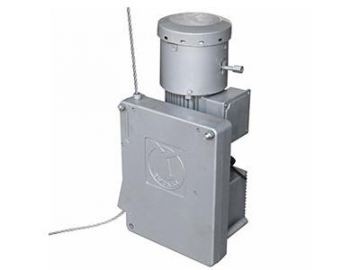

- Talha elétrica

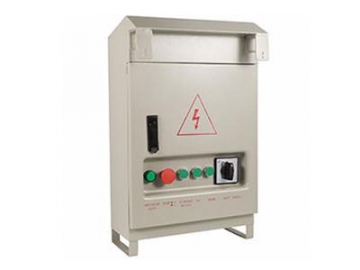

- Caixa de controle elétrico

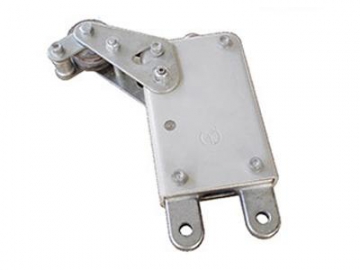

- Travas de segurança

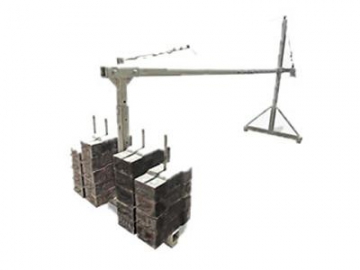

- Mecanismo de suspensão
A série ZLP de equipamento para acesso suspenso, instalada temporariamente, desenvolvida e produzida pela Shenxi, é uma plataforma de elevação elétrica para construção e manutenção. É usada primeiramente para a construção de paredes exteriores, para a limpeza e manutenção de edifícios de alta estatura. São também utilizadas para a instalação de elevadores, tanques de grandes dimensões, pontes, barragens e outros projetos de engenharia de grande escala.
Aprimorada pela excelente qualidade e pelo profissional serviço, a nossa série ZLP de plataformas de acesso suspenso são confiadas e favorecidas pelos usuários de todo o mundo. O nosso equipamento foi usado na construção do mais alto prédio do mundo – o Burj Khalifa com 828 metros –, pelo mais alto edifício da América Latina – o Chile Costanera Center com 300 metros –, bem como outros como a Torre Guangzhou TV, Beijing CCTV, a Hangzhou Bay Bridge, entre outros. Com uma crescente popularidade e credibilidade, os nossos produtos têm sido exportados para mais de 70 países e regiões pelo mundo, incluindo Singapura, Rússia, Emirados Árabes Unidos, Chile e Perú. Todas as nossas plataformas suspensas são certificadas de acordo com os padrões europeus e CE.
- Plataforma suspensa ZLP300
Capacidade (kG) 300 Velocidade de elevação (m/min) 9-11 Comprimento da plataforma (m) 3 Diâmetro do cabo de aço 8.3mm 4*31SW Fc Talha elétrica Tipo LTD 3 Força de elevação (kN) 3 Motor Potência (KW) 0.75 Tensão (V) 380 Frequência (Hz) 50 Velocidade de rotação (rpm) 1420 Torque de frenagem (Nm) 15 Trava de segurança Tipo LSB30 Força de impacto permitida (kN) 30 Distância do cabo de bloqueio (mm) < 100 Cabo de bloqueio 3°~8° Mecanismo de suspensão Comprimento projetado (m) 1.3~1.7 Altura ajustável da trave (m) 1.27~1.83 Elevação Peso do mecanismo de suspensão (KG) 310 Contrapeso (KG) 750 - Plataforma suspensa ZLP630
Capacidade (kG) 630 Velocidade de elevação (m/min) 9-11 Comprimento da plataforma (m) 6 Diâmetro do cabo de aço 8.3mm 4*31SW Fc Talha elétrica Tipo LTD 6.3 Força de elevação (kN) 6.17 Motor Potência (KW) 1.5 Voltagem (V) 380 Frequência (Hz) 50 Velocidade de rotação (rpm) 1420 Torque de frenagem (Nm) 15 Trava de segurança Tipo LSB30 Força de impacto permitida (kN) 30 Distância do cabo de bloqueio (mm) < 100 Cabo de bloqueio 3°~8° Mecanismo de suspensão Comprimento projetado (m) 1.3~1.7 Altura ajustável da trave (m) 1.27~1.83 Elevação Peso do mecanismo de suspensão (KG) 310 Contrapeso (KG) 900 - Plataforma suspensa ZLP800
Capacidade (kG) 800 Velocidade de elevação (m/min) 8-10 Comprimento da plataforma (m) 7 Diâmetro do cabo de aço 8.6mm 6*19 IWS Talha elétrica Tipo LTD 8 Força de elevação (kN) 7.84 Motor Potência (KW) 2.2 Voltagem (V) 380 Frequência (Hz) 50 Velocidade de rotação (rpm) 1420 Torque de frenagem (Nm) 15 Trava de segurança Tipo LSB30 Força de impacto permitida (kN) 30 Distância do cabo de bloqueio (mm) < 100 Cabo de bloqueio 3°~8° Mecanismo de suspensão Comprimento projetado (m) 1.3~1.7 Altura ajustável da trave (m) 1.27~1.83 Elevação Peso do mecanismo de suspensão (KG) 310 Contrapeso (KG) 1000 - Plataforma suspensa ZLP1000
Capacidade (kG) 1000 Velocidade de elevação (m/min) 8-10 Comprimento da plataforma (m) 7 Diâmetro do cabo de aço 8.6mm 6*19 IWS Talha elétrica Tipo LTD 10 Força de elevação (kN) 9.8 Motor Potência (KW) 3.0 Voltagem (V) 380 Frequência (Hz) 50 Velocidade de rotação (rpm) 1420 Torque de frenagem (Nm) 30 Trava de segurança Tipo LSB30 Força de impacto permitida (kN) 30 Distância do cabo de bloqueio (mm) < 100 Cabo de bloqueio 3°~8° Mecanismo de suspensão Comprimento projectado (m) 1.3~1.7 Altura ajustável da trave (m) 1.27~1.83 Elevação Peso do mecanismo de suspensão (KG) 390 Contrapeso (KG) 1300
| Nº. | Componentes | UNIDADE | QUANTIDADE | OBSERVAÇÃO |
| 1 | Talha elétrica LTD6.3 | PC | 2 | 380V50Hz, 220V60Hz três fases |
| 2 | Trava de segurança LSB30 | PC | 2 | |
| 3 | Caixa de controle elétrico | PC | 1 | |
| 4 | Plataforma Alumínio/Aço | M | 6m(2m*3)or(3m*2) | Conectado por parafusos e roscas |
| 5 | Cabo de aço 8.3mm | PC | 4*100m | FASTEN Cabo de aço especial |
| 6 | Cabo elétrico | PC | 1*100m | |
| 7 | Mecanismo de suspensão | CONJ | 1 | Pintado, Galvinado frio/quente |
| 8 | Rolamentos | PC | 4 | |
| 9 | Rodas de apoio | PC | 2 | |
| 10 | Martelos | PC | 2 | |
| 11 | Componentes padrão | CONJ | 1 | |
| 12 | Contrapeso | PALLETS | 900KG | Ferro fundido ou cimento ferrohttp://upload.etwservice.com/web/210/shenxi/products/1-suspended-platform_02b.jpg |
- Plataforma suspensa no Irão
- Plataforma suspensa no Irão
- Plataforma suspensa em Israel
- Plataforma suspensa em Israel
