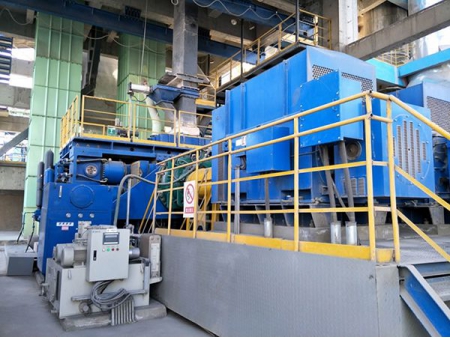

Prensa de Rolos
As prensas tipo rolo para moinho de cimento da SINOMALY são usadas para efetuar a moagem de cimento. Ao ser comparada com os sistemas de pré-moagem, incluindo os moinhos tipo bolas com alto consumo de energia e baixa eficiência, este tipo de prensa consome menos energia e tem baixo ruído.
Esta prensa tipo rolo para moinho de cimento aumenta a capacidade de moagem em 50-100% em comparação com sistemas de moinho tipo bolas e diminui o consumo de energia do sistema de moagem em 30-40%, e 20-30% do consumo de cimento acabado. Os materiais espremidos são fáceis de moer e o material fino de 0,08 mm é responsável por 30 a 60% e o material menor que 20 mm é responsável por 65 a 85%.
Este tipo de equipamento é usado para a moagem de matérias-primas como clínquer, escória e escória de aço em fábricas de cimento, bem como indústrias de mineração, aço, química, eletricidade, metalurgia, etc.
| Modelo | Capacidade (t/h) | Potência (kw) | Velocidade linear do rolo (m/s) |
| 140~190 | 2×250 | 1.2~1.44 | |
| 250~340 | 2×500 | 1.2~1.44 | |
| 200~300 | 2×560 | 1.43~1.65 | |
| 340~400 | 2×560 | 1.43~1.65 | |
| 400~500 | 2×630 | 1.43~1.65 | |
| 500~550 | 2×710 | 1.43~1.65 | |
| 500~600 | 2×800 | 1.43~1.65 | |
| 520~680 | 2×900 | 1.43~1.65 | |
| 500~650 | 2×900 | 1.52~1.76 | |
| 650~765 | 2×1120 | 1.56~1.8 | |
| 650~850 | 2×1120 | 1.56~1.8 | |
| 800~850 | 2×1250 | 1.6~1.83 | |
| 850~1000 | 2×1400 | 1.56~1.88 | |
| 950~1130 | 2×1600 | 1.57~1.83 | |
| 1000~1200 | 2×1800 | 1.57~1.83 | |
| 850~1000 | 2×1400 | 1.59~2.0 | |
| 1200~1300 | 2×2000 | 1.78 | |
| 1300~1400 | 2×2240 | 2.1 |

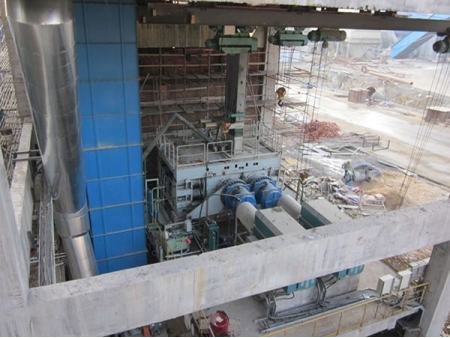

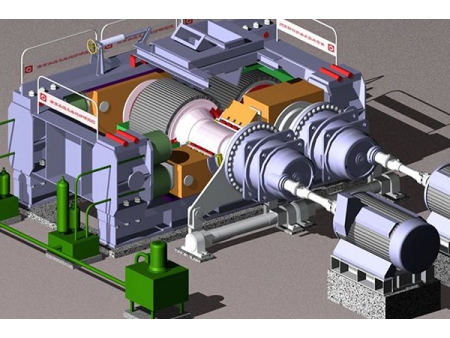

A prensa tipo rolo para moinho de cimento foi desenvolvida conforme o princípio de moagem do leito do material. A rotação do rolo é atingida através do acionamento. O material do dispositivo de alimentação é esmagado sob alta resistência e espremido para o material final que é denso e seco, já o material cheio de fissuras é descarregado no elevador.

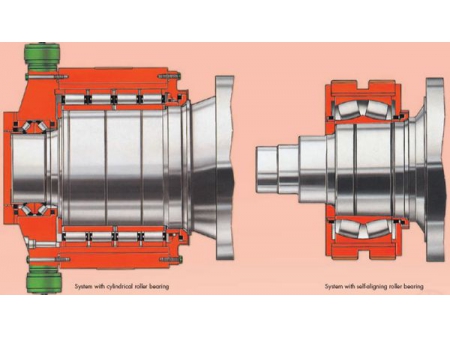

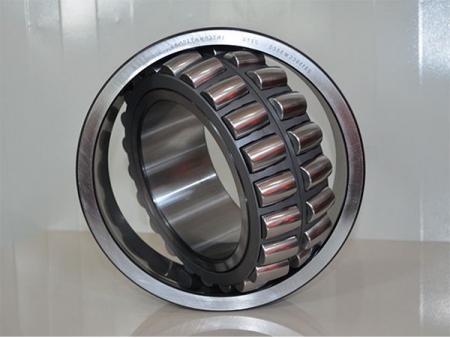

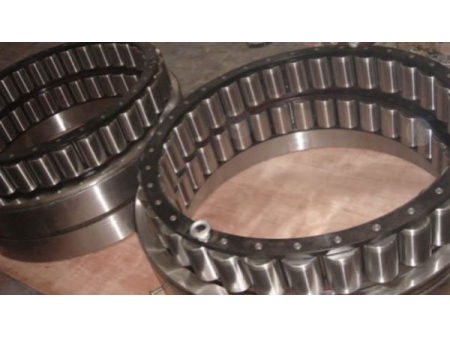

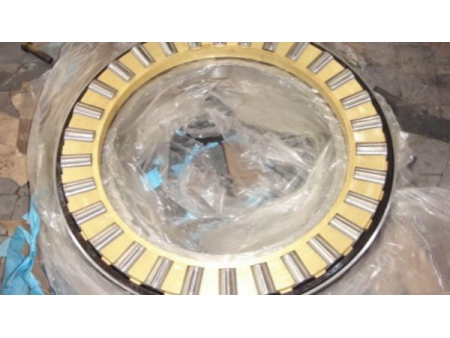

Possui rolamentos de rolos cilíndricos de quatro carreiras feito de aço de cementação G20Cr2Ni4A e fornece maior capacidade de rolamento e maior vida útil ao ser comparado com os rolamentos autocompensadores de duas carreiras, isso melhora a confiança das prensas de rolos de alta pressão.
O rolo é forjado com aço de liga de elevada qualidade
O rolo com diâmetro menor que 1600 é fabricado como um todo para evitar escorregões, deformações e rachaduras.
O rolo com diâmetro acima de 1.800 possui uma estrutura do eixo do rolo manga do rolo. O pino reverso é usado na direção radial, e a cauda de andorinha deslizante é usada na direção axial, dessa forma consegue evitar o deslizamento da luva do rolete.

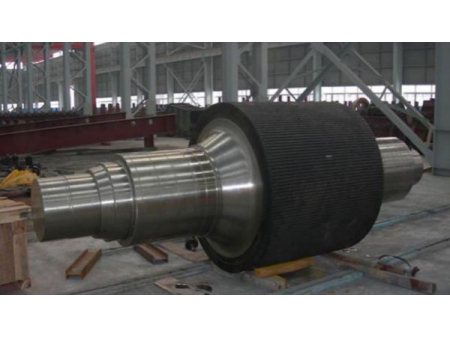

- Rolo integrado

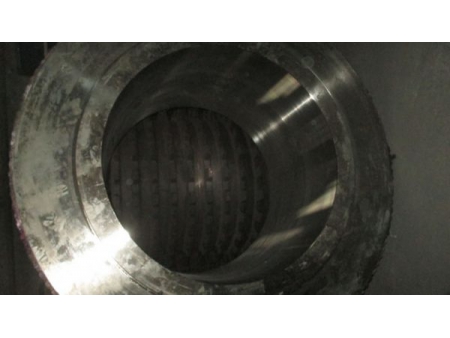

- Luva de rolete que será instalada
O revestimento do rolo é feito com uma camada de solda ou com uma estrutura de fixação, o qual depende das propriedades do material.

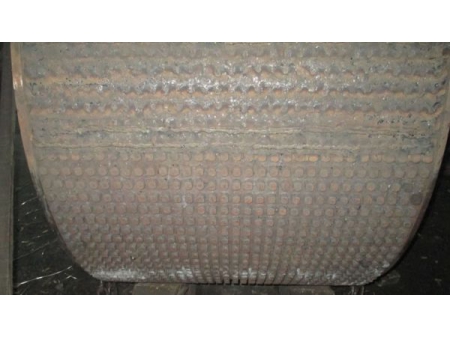

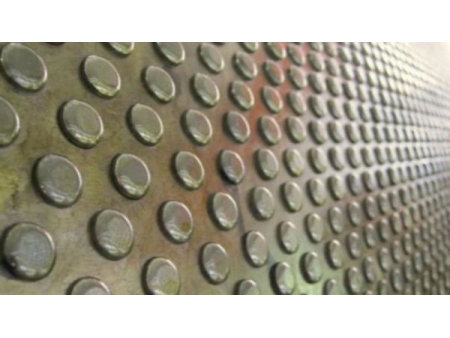

- Carcaça do rolo com cavidades
- Carcaça do rolo com cavidades

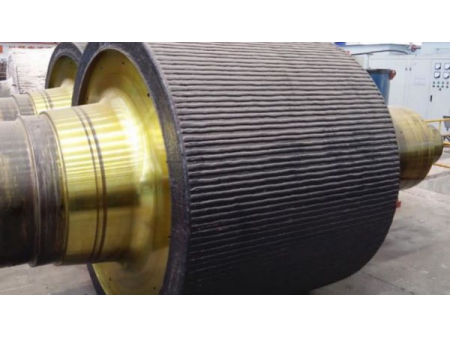

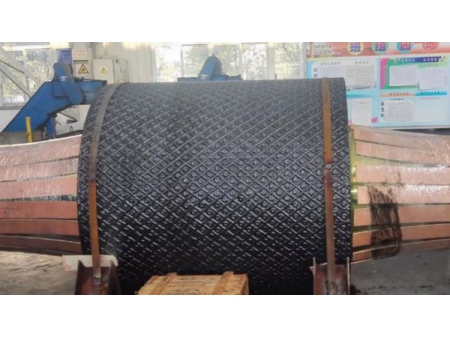

- Carcaça de rolo ondulada
- Carcaça de rolo ondulada

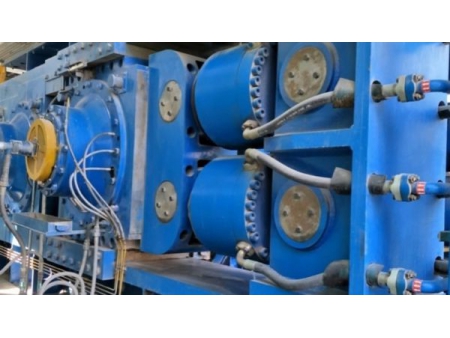

Possui um cilindro de auto-alinhamento do cabeçote do cilindro fabricado pela EUA "PARKER"

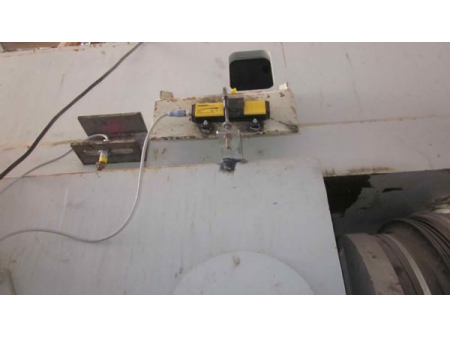

O sistema de detecção possui um medidor de folga do rolo completo, proteção de posição limite e monitoramento de temperatura para cada rolamento, com isso ele consegue detectar o problema a tempo.

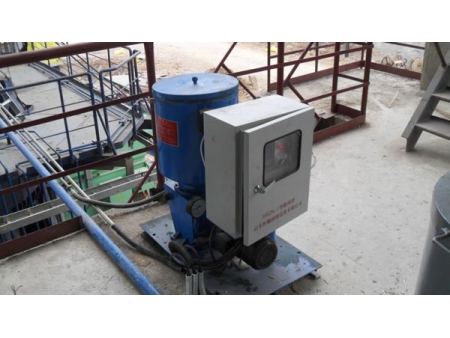

Possui um sistema inteligente de lubrificação a graxa com controle CLP, é de elevada confiança e fácil de gerenciar. Cada ponto de lubrificação pode ser lubrificado periodicamente graças a este sistema inteligente de lubrificação com graxa.

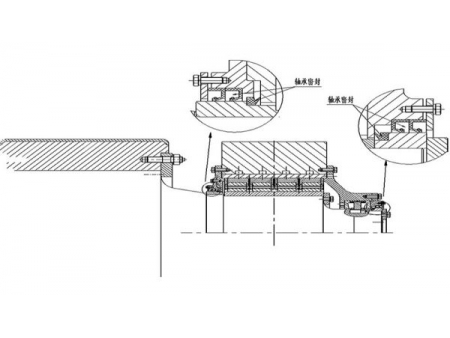

Selado por vários retentores de rolamento com o intuito de certificar que nenhum resíduo entre no rolamento, o qual melhora a vida útil do rolamento.
Possui um sistema de controle de programa, sistema hidráulico integrado, as peças essenciais foram adquiridas de fornecedores confiáveis.

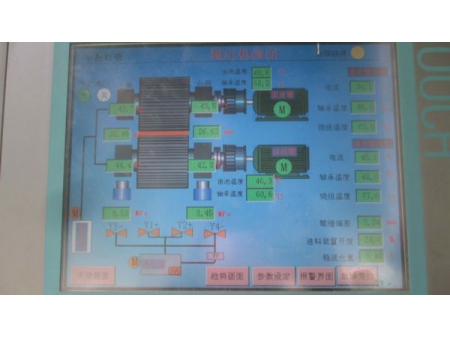

- Auto-controle hidráulico

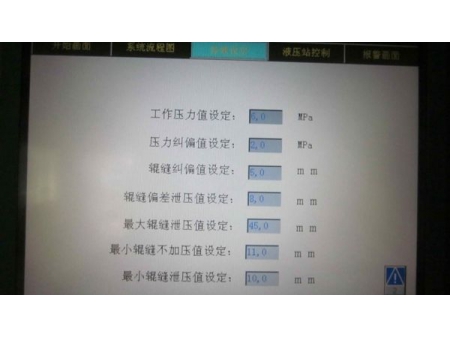

- Ajuste de parâmetros hidráulicos

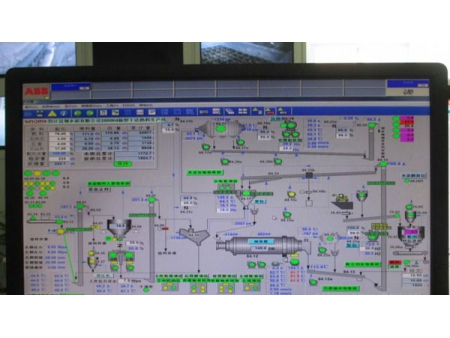

- Amostra do controle central de moagem do cimento

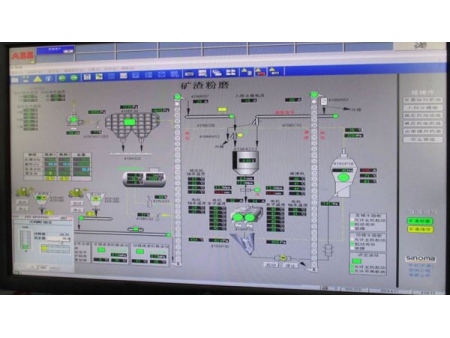

- Cena de controle central da moagem de escória
A prensa de rolos para moinhos de cimento pode ser equipada com um redutor planetário e engrenagem.
