Cruzeta de redução ranhurada Fabricantes

Cruzeta de redução ranhurada

Solicite uma cotação

Sobre nós: http://lede-fittings.com.br/1-5-2-grooved-reducing-cross.html

Características
Listado pela UL, FM e aprovado pela fábrica para serviço de 300 PSI.
Ferro dúctil conforme os padrões ASTM A536
Dimensões em conformidade com os padrões ANSI B 16.4 CLASSE 125
Roscas são NPT conforme ANSI/ASME B1.20.1.

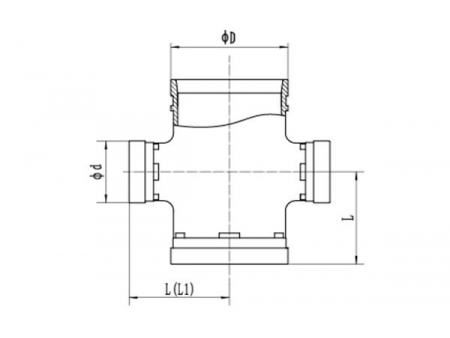

Desenho dimensional

Dados técnicos

Cruzeta de redução ranhurada XGQT05
Tamanho nominal mm/in	Tubo O.D mm/in	Dimensões				Pressão operacional（ psi ）
		L(mm)		D	d
		L	L1	mm	mm
65× 32	73×42.4	76		73	42	300
21/2x11/4	2.875×1.669
65× 40	73×48.3	76		73	48
21/2x11/2	2.875×1.9
65× 50	73×60.3	76		73	60
21/2x2	2.875×2.375
65× 32	76.1× 42.4	76		76	42
21/2x1/4	3× 1.669
65× 40	76.1× 48.3	76		76	48
21/2x11/2	3× 1.9
65× 50	76.1×60.3	76		76	60
21/2x2	3×2.375
80× 32	88.9× 42.4	86		89	42
3x11/4	3.5× 1.669
80× 40	88.9× 48.3	86		89	48
3x11/2	3.5× 1.9
80×50	88.9×60.3	86		89	60
3×2	3.5×2.375
80×65	88.9×76.1	86		89	76
3x21/2	3.5×3
100×50	108×60.3	90	98*	108	60
4×2	4.25×2.375
100×65	108×76.1	90	98*	108	76
4x21/2	4.25×3
100×80	108×88.9	90	98*	108	89
4×3	4.25×3.5
100×32	114.3×42.4	90	98*	114	42
4x11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	48
4x11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	60
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	76
4x21/2	4.5×3
100×80	114.3×88.9	90	98*	114	89
4×3	4.5×3.5
125×65	133×76.1	105		133	76
5x21/2	5.25×3
125×80	133×88.9	105		133	89
5×3	5.25×3.5
125×100	133×108	105		133	108
5×4	5.25×4.25
125×100	133×114.3	105		133	114
5×4	5.25×4.5
125×50	139.7×60.3	105		140	60
5×2	5.5×2.375
125×65	139.7×76.1	105		140	76
5x21/2	5.5×3
125×80	139.7×88.9	105		140	89
5×3	5.5×3.5
125×100	139.7×108	105		140	108
5×4	5.5×4.25
125×100	139.7×114.3	105		140	114
5×4	5.5×4.5
125×50	141.3×60.3	105		141	60
5×2	5.563×2.375
125×65	141.3×73	105		141	73
5x21/2	5.563×2.875
125×80	141.3×88.9	105		141	89
5×3	5.563×3.5
125×100	141.3×108	105		141	108
5×4	5.563×4.25
125×100	141.3×114.3	105		141	114
5×4	5.563×4.5
150×65	159×76.1	110	120*	159	76
6x21/2	6.25×3
150×80	159×88.9	110	120*	159	89
6×3	6.25×3.5
150×100	159×108	110	120*	159	108
6×4	6.25×4.25
150×100	159×114.3	110	120*	159	114
6×4	6.25×4.5
150×125	159×133	110	120*	159	133
6×5	6.25×5.25
150×50	165.1×60.3	110	120*	165	60
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	76
6x21/2	6.5×3
150×80	165.1×88.9	110	120*	165	89
6×3	6.5×3.5
150×100	165.1×108	110	120*	165	108
6×4	6.5×4.25
150×100	165.1×114.3	110	120*	165	114
6×4	6.5×4.5
150×125	165.1×133	110	120*	165	133
6×5	6.5×5.25
150×125	165.1×139.7	110	120*	165	140
6×5	6.5×5.5
150×50	168.3×60.3	110	120*	168	60
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	76
6x21/2	6.625×3
150×80	168.3×88.9	110	120*	168	89
6×3	6.625×3.5
150×100	168.3×108	110	120*	168	108
6×4	6.625×4.25
150×100	168.3×114.3	110	120*	168	114
6×4	6.625×4.5
150×125	168.3×133	110	120*	168	133
6×5	6.625×5.25
150×125	168.3×139.7	110	120*	168	140
6×5	6.625×5.5
200×65	219.1×76.1	146		219	76
8x21/2	8.625×3
200×80	219.1×88.9	146		219	89
8×3	8.625×3.5
200×100	219.1×108	146		219	108
8×4	8.625×4.25
200×100	219.1×114.3	146		219	114
8×4	8.625×4.5
200×125	219.1×133	146		219	133
8×5	8.625×5.25
200×125	219.1×139.7	146		219	140
8×5	8.625×5.5
200×150	219.1×159	146		219	159
8×6	8.625×6.25
200×150	219.1×165.1	146		219	165
8×6	8.625×6.5

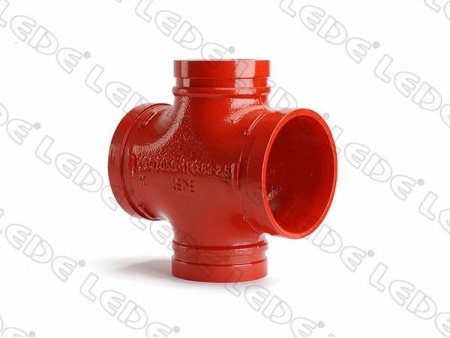

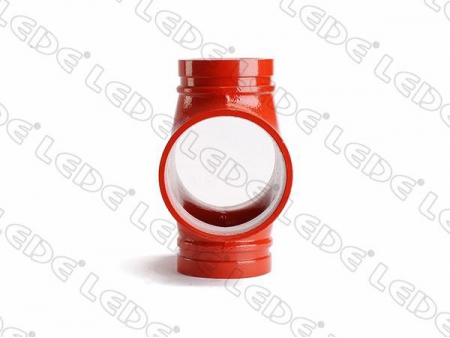

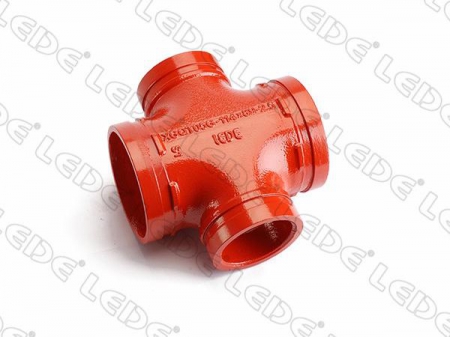

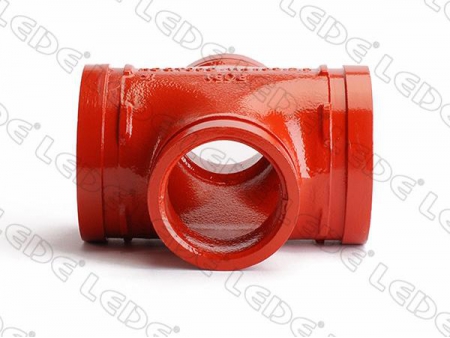

Outras imagens da Cruzeta de redução ranhurada

A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de cruzetas de redução ranhuradas da China, fornece produtos de junção de tubos e controle de fluxo para sistema de proteção contra incêndio e fluxo de água. Existem diferentes tamanhos de conexões de cruzetas de redução para sistema de tubulação ranhurada, feitas de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece cruzetas de redução ranhuradas de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
