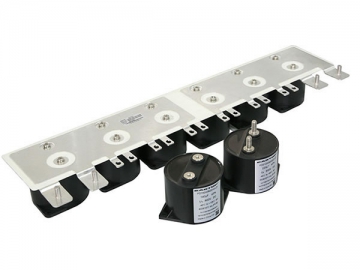

Capacitor de película DC-Link MKP
Solicite uma cotação
Aplicações
O capacitor de película DC-Link MKP para uso geral, é aplicado em inversores solares, conversores de energia eólica, SVG, APF, inversores de alta tensão e assim por diante.
Padrões
IEC 61071 * (2007)
acc. IEC 61071 * (2007) (Não há dispositivo de proteção interna dentro dos capacitores.)
| Tipo de produto | DC-link séries |
| Padrão de referência | IEC 61071 |
| Caixa | Alumínio |
| Terminais | T: interna fio, Z: parafuso prisioneiro interno |
| Base de dados da posição de montagem | M12 ou M16 |
| Material de enchimento | Sólido, à base de óleo vegetal, não PCB |
| Proteção interna | Nenhum |
| Tensão nominal Un | 600~1500V |
| Faixa de capacitância | 160~7400uF |
| Tolerância de capacitância | ±5%, ±10% |
| Resistência de isolamento | ≥5000s (20 ℃, 500V, 1min) |
| 1.5 Un(10s, 20 ℃ ±5 ℃ ) | |
| Hi-pot entre os terminais | ≥3200VAC,50Hz/10s |
| Sobretensão | 1.1UN(30% durante carga.); 1.15UN(30min/dia); 1.2UN (5min/dia); 1.3UN (1min/dia); 1.5UN(30ms toda vez, 1000 vezes durante a vida do condensador) |
| Temperaturas de armazenamento | -40... 85 ℃ |
| Temperaturas limite | -25... 85 ℃ (for Φ85/Φ86mm); -25... 80 ℃ (for Φ116mm ); -25... 75 ℃ (for Φ136mm ) |
| Fator de dissipação tan δ0 | < 2x10-4 |
| Altitude | ≤2000 m |
| Campos de aplicação | Circuito de suporte DC para inversor de energia eólica e inversor solar |
| Código | Caráter | Nota |
| ⑴ | Código interno | P: Componentes passivos: capacitor |
| ⑵ | Função do condensador | A: Capacitor alternativo, D: capacitor direto |
| ⑶⑷ | Aplicação | 21: Significa capacitância extra com alta corrente; 43: Significa corrente máxima |
| ⑸ | Diâmetro de toda a caixa | 1=Φ75m, 2=Φ85, 3=Φ116mm , 4=Φ136mm , 5=Φ76mm , 6=Φ86mm , 7=Φ96mm , 8=Φ106mm , R= capacitância quadrado |
| ⑹ | Versão do produto | A: Primeira versão; B: Segunda versão, etc.; S: Produto especial |
| ⑺⑻⑼ | Tensão nominal | Por exemplo: 062=6×102=600V, 112=11×102=1100V |
| ⑽⑾⑿⒀ | Capacitância classificado (unid.: μF) | Por exemplo: 0421=42×101=420μF, 1061=106×101=1060μF |
| ⒁ | Tolerância de capacitância | J=±5% ； K=±10% ； M=±20% |
| ⒂ | Terminais | T: Rosca interna M6x10mm, Z: pino interno M8x20mm, J: tipo integrado |
| PD21 Series 600V | ||||||||||
| UN 600V DC Us 900V Ur100V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 750 | 1.6 | 30 | 3.7 | 11 | 135 | 60 | 85/86 | 115 | T:M6x10mm | PD21*A0620751*T |
| 1000 | 1.8 | 35 | 3.7 | 11 | 180 | 55 | 85/86 | 136 | T:M6x10mm | PD21*A0620013*T |
| 1100 | 1.9 | 35 | 3.7 | 11 | 198 | 40 | 85/86 | 146 | Z:M8x20mm | PD21*A0620112*Z |
| 1500 | 2.3 | 35 | 3.7 | 11 | 270 | 60 | 85/86 | 181 | T:M6x10mm | PD21*A0620152*T |
| 1600 | 1.3 | 60 | 7.4 | 22 | 288 | 60 | 85/86 | 215 | Z:M8x20mm | PD21*A0620162*Z |
| 2700 | 1.8 | 60 | 7.4 | 22 | 486 | 100 | 85/86 | 348 | T:M6x10mm | PD21*A0620272*T |
| 2200 | 1.1 | 40 | 6.7 | 20 | 396 | 40 | 116 | 146 | T:M6x10mm | PD213A0620222*T |
| 2400 | 1.3 | 40 | 6.7 | 20 | 432 | 50 | 116 | 185 | T:M6x10mm | PD213A0620242*T |
| 2700 | 0.66 | 60 | 13.4 | 40 | 486 | 50 | 116 | 215 | T:M6x10mm | PD213A0620272*T |
| 3900 | 0.83 | 60 | 13.4 | 40 | 702 | 70 | 116 | 295 | T:M6x10mm | PD213A0620392*T |
| 5100 | 0.96 | 60 | 13.4 | 40 | 918 | 70 | 116 | 345 | T:M6x10mm | PD213A0620512*T |
| 5900 | 0.73 | 60 | 19.2 | 58 | 1062 | 70 | 136 | 295 | T:M6x10mm | PD214A0620592*T |
| 7400 | 0.84 | 60 | 19.2 | 58 | 1332 | 70 | 136 | 345 | T:M6x10mm | PD214A0620742*T |
| PD43 Série 600V V | ||||||||||
| UN 600V DC Us 900V Ur100V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 1080 | 1 | 60 | 7.4 | 22 | 194 | 40 | 85/86 | 155 | Z:M8x20mm | PD43*A0621081*Z |
| 2000 | 1.4 | 60 | 7.4 | 22 | 360 | 60 | 85/86 | 252 | T:M6x10mm | PD43*A0620023*T |
| 2000 | 0.51 | 80 | 13.7 | 41 | 360 | 40 | 116 | 165 | T:M6x10mm | PD433A0620023*T |
| 3000 | 0.53 | 100 | 21 | 62 | 540 | 50 | 116 | 230 | T:M6x10mm | PD433A0620033*T |
| 4000 | 0.58 | 100 | 28 | 83 | 720 | 70 | 116 | 295 | T:M6x10mm | PD433A0620043*T |
| 5000 | 0.72 | 100 | 20 | 60 | 900 | 70 | 116 | 345 | T:M6x10mm | PD433A0620053*T |
| 5600 | 0.55 | 120 | 30 | 90 | 1008 | 70 | 136 | 295 | T:M6x10mm | PD434A0620562*T |
| 7000 | 0.66 | 120 | 29 | 87 | 1260 | 70 | 136 | 345 | T:M6x10mm | PD434A0620073*T |
| PD21 Séries 700V | ||||||||||
| UN 700V DC Us 1050V Ur200V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 580 | 1.7 | 30 | 3.2 | 9.6 | 142 | 60 | 85/86 | 115 | T:M6x10mm | PD21*A0720581*T |
| 750 | 2 | 35 | 3.2 | 9.6 | 184 | 55 | 85/86 | 136 | T:M6x10mm | PD21*A0720751*T |
| 820 | 2.1 | 35 | 3.3 | 9.9 | 201 | 40 | 85/86 | 146 | Z:M8x20mm | PD21*A0720821*Z |
| 1100 | 2.5 | 35 | 3.2 | 9.6 | 270 | 60 | 85/86 | 181 | T:M6x10mm | PD21*A0720112*T |
| 1100 | 1.3 | 60 | 6.5 | 19.5 | 270 | 60 | 85/86 | 215 | Z:M8x20mm | PD21*A0720112*Z |
| 2100 | 1.8 | 60 | 6.5 | 19.5 | 515 | 100 | 85/86 | 348 | T:M6x10mm | PD21*A0720212*T |
| 1700 | 1.2 | 40 | 5.9 | 17.7 | 417 | 40 | 116 | 146 | T:M6x10mm | PD213A0720172*T |
| 1900 | 1.4 | 40 | 5.9 | 17.7 | 466 | 50 | 116 | 185 | T:M6x10mm | PD213A0720192*T |
| 2100 | 0.69 | 60 | 11.7 | 35.1 | 515 | 50 | 116 | 215 | T:M6x10mm | PD213A0720212*T |
| 3100 | 0.87 | 60 | 11.7 | 35.1 | 760 | 70 | 116 | 295 | T:M6x10mm | PD213A0720212*T |
| 3900 | 1 | 60 | 11.8 | 35 | 956 | 70 | 116 | 345 | T:M6x10mm | PD213A0720392*T |
| 4400 | 0.76 | 60 | 16.7 | 50.1 | 1078 | 70 | 136 | 295 | T:M6x10mm | PD214A0720442*T |
| 5500 | 0.88 | 60 | 16.7 | 50.1 | 1348 | 70 | 136 | 345 | T:M6x10mm | PD214A0720552*T |
| PD43 Série 700V | ||||||||||
| UN 700V DC Us 1050V Ur200V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 800 | 1.1 | 60 | 6.4 | 19 | 198 | 40 | 85/86 | 155 | Z:M8x20mm | PD43*A0720082*Z |
| 1460 | 0.54 | 80 | 11.7 | 35 | 358 | 40 | 116 | 165 | T:M6x10mm | PD433A0721461*T |
| 1500 | 1.5 | 60 | 6.4 | 19 | 368 | 60 | 85/86 | 252 | T:M6x10mm | PD43*A0720152*T |
| 2190 | 0.55 | 100 | 17.6 | 53 | 537 | 50 | 116 | 230 | T:M6x10mm | PD433A0722191*T |
| 2920 | 0.59 | 100 | 23.4 | 70 | 715 | 70 | 116 | 295 | T:M6x10mm | PD433A0722921*T |
| 3700 | 0.79 | 100 | 18 | 54 | 907 | 70 | 116 | 345 | T:M6x10mm | PD433A0720372*T |
| 4200 | 0.61 | 120 | 30 | 90 | 1029 | 70 | 136 | 295 | T:M6x10mm | PD434A0720422*T |
| 5200 | 0.68 | 120 | 25 | 75 | 1274 | 70 | 136 | 345 | T:M6x10mm | PD434A0720522*T |
| PD21 Series 900V | ||||||||||
| UN 900V DC Us 1350V Ur200V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 450 | 1.8 | 30 | 2.8 | 8.4 | 182 | 60 | 85/86 | 115 | T:M6x10mm | PD21*A0920451*T |
| 550 | 2.1 | 35 | 3 | 10 | 223 | 55 | 85/86 | 136 | T:M6x10mm | PD21*A0920551*T |
| 630 | 2.3 | 35 | 2.8 | 8.4 | 255 | 40 | 85/86 | 146 | Z:M8x20mm | PD21*A0920631*Z |
| 820 | 2.7 | 35 | 2.9 | 8.7 | 332 | 60 | 85/86 | 181 | T:M6x10mm | PD21*A0920821*T |
| 900 | 1.3 | 60 | 5.7 | 17.1 | 365 | 60 | 85/86 | 215 | Z:M8x20mm | PD21*A0920092*Z |
| 1600 | 1.9 | 60 | 5.7 | 17.1 | 648 | 100 | 85/86 | 348 | T:M6x10mm | PD21*A0920162*T |
| 1300 | 1.3 | 40 | 5.2 | 15.6 | 527 | 40 | 116 | 146 | T:M6x10mm | PD213A0920132*T |
| 1500 | 1.5 | 40 | 5.2 | 15.6 | 608 | 50 | 116 | 185 | T:M6x10mm | PD213A0920152*T |
| 1600 | 0.73 | 60 | 10.3 | 30.9 | 648 | 50 | 116 | 215 | T:M6x10mm | PD213A0920162*T |
| 2400 | 0.93 | 60 | 10.3 | 30.9 | 972 | 70 | 116 | 295 | T:M6x10mm | PD213A0920242*T |
| 3000 | 1.1 | 60 | 10.3 | 30.9 | 1215 | 70 | 116 | 345 | T:M6x10mm | PD213A0920033*T |
| 3300 | 0.8 | 60 | 14.6 | 43.8 | 1337 | 70 | 136 | 295 | T:M6x10mm | PD214A0920332*T |
| 4200 | 0.93 | 60 | 14.6 | 43.8 | 1701 | 70 | 136 | 345 | T:M6x10mm | PD214A0920422*T |
| PD43 Série 900V | ||||||||||
| UN 900V DC Us 1350V Ur200V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 610 | 1.1 | 60 | 5.6 | 16.8 | 247 | 40 | 85/86 | 155 | Z:M8x20mm | PD43*A0920611*Z |
| 1120 | 0.65 | 80 | 10.3 | 30.9 | 454 | 40 | 116 | 165 | T:M6x10mm | PD433A0921121*T |
| 1150 | 1.6 | 60 | 5.7 | 17.1 | 466 | 60 | 85/86 | 252 | T:M6x10mm | PD43*A0921151*T |
| 1680 | 0.57 | 100 | 15.4 | 46.2 | 680 | 50 | 116 | 230 | T:M6x10mm | PD433A0921681*T |
| 2240 | 0.61 | 100 | 20.5 | 61.5 | 907 | 70 | 116 | 295 | T:M6x10mm | PD433A0922241*T |
| 2800 | 0.78 | 100 | 15.4 | 46.2 | 1134 | 70 | 116 | 345 | T:M6x10mm | PD433A0920282*T |
| 3200 | 0.57 | 120 | 30 | 90 | 1296 | 70 | 136 | 295 | T:M6x10mm | PD434A0920322*T |
| 4000 | 0.7 | 120 | 22 | 66 | 1620 | 70 | 136 | 345 | T:M6x10mm | PD434A0920043*T |
| PD21 Série 1100V | ||||||||||
| UN 1100V DC Us 1650V Ur250V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 330 | 1.8 | 30 | 2.4 | 7.2 | 200 | 60 | 85/86 | 115 | T:M6x10mm | PD21*A1120331*T |
| 420 | 2 | 40 | 2.5 | 15 | 254 | 55 | 85/86 | 136 | T:M6x10mm | PD21*A1120421*T |
| 450 | 2.3 | 40 | 2.4 | 14.8 | 272 | 40 | 85/86 | 146 | Z:M8x20mm | PD21*A1120451*T |
| 580 | 2.8 | 40 | 2.4 | 14.8 | 357 | 60 | 85/86 | 181 | T:M6x10mm | PD21*A1120591*T |
| 650 | 1.3 | 60 | 4.8 | 14.4 | 393 | 60 | 85/86 | 215 | Z:M8x20mm | PD21*A1120651*Z |
| 1100 | 2 | 60 | 4.8 | 14.4 | 666 | 100 | 85/86 | 348 | T:M6x10mm | PD21*A1120112*T |
| 850 | 1.3 | 40 | 4.4 | 13.2 | 545 | 40 | 116 | 146 | T:M6x10mm | PD213A1120092*T |
| 1000 | 1.5 | 40 | 4.4 | 13.2 | 605 | 50 | 116 | 185 | T:M6x10mm | PD213A1120013*T |
| 1200 | 0.74 | 60 | 8.7 | 26.1 | 726 | 50 | 116 | 215 | T:M6x10mm | PD213A1120122*T |
| 1650 | 0.94 | 60 | 8.6 | 25.8 | 1029 | 70 | 116 | 295 | T:M6x10mm | PD213A1120172*T |
| 2050 | 1.1 | 60 | 8.7 | 26.1 | 1271 | 70 | 116 | 345 | T:M6x10mm | PD213A1120212*T |
| 2400 | 0.8 | 60 | 12.4 | 37.2 | 1452 | 70 | 136 | 295 | T:M6x10mm | PD214A1120242*T |
| 3000 | 0.93 | 60 | 12.4 | 37.2 | 1815 | 70 | 136 | 345 | T:M6x10mm | PD214A1120033*T |
| PD43 Série 1100V | ||||||||||
| UN 1100V DC Us 1650V Ur250V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 420 | 1 | 60 | 4.5 | 15.2 | 254 | 40 | 85/86 | 155 | T:M6x10mm | PD43*A1120421*T |
| 450 | 1.1 | 60 | 4.8 | 14.4 | 272 | 45 | 85/86 | 155 | T:M6x10mm | PD43*A1120451*T |
| 800 | 0.85 | 80 | 8.6 | 25.8 | 484 | 40 | 116 | 165 | T:M6x10mm | PD433A1120082*T |
| 830 | 1.7 | 60 | 4.8 | 14.4 | 502 | 60 | 85/86 | 252 | T:M6x10mm | PD43*A1120831*T |
| 1200 | 0.6 | 100 | 13 | 39 | 726 | 50 | 116 | 230 | T:M6x10mm | PD433A1120122*T |
| 1600 | 0.63 | 100 | 17.2 | 51.6 | 968 | 70 | 116 | 295 | T:M6x10mm | PD433A1120162*T |
| 2000 | 0.82 | 100 | 12.9 | 38.7 | 1210 | 70 | 116 | 345 | T:M6x10mm | PD433A1120023*T |
| 2300 | 0.59 | 120 | 24.8 | 74.4 | 1392 | 70 | 136 | 295 | T:M6x10mm | PD434A1120232*T |
| 2900 | 0.73 | 120 | 18.7 | 56.1 | 1755 | 70 | 136 | 345 | T:M6x10mm | PD434A1120292*T |
| PD21 Série 1300V | ||||||||||
| UN 1300V DC Us 1950V Ur300V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 210 | 1.8 | 30 | 2 | 6 | 177 | 60 | 85/86 | 115 | T:M6x10mm | PD21*A1320211*T |
| 270 | 2.5 | 40 | 2 | 10 | 228 | 55 | 85/86 | 136 | T:M6x10mm | PD21*A1320271*T |
| 300 | 2.6 | 40 | 2 | 10 | 254 | 40 | 85/86 | 146 | T:M6x10mm | PD21*A1320032*T |
| 390 | 3.2 | 40 | 2 | 10 | 330 | 60 | 85/86 | 181 | T:M6x10mm | PD21*A1320391*T |
| 420 | 1.5 | 60 | 4 | 12 | 355 | 60 | 85/86 | 215 | Z:M8x20mm | PD21*A1320421*Z |
| 750 | 2.3 | 60 | 3.9 | 11.7 | 634 | 100 | 85/86 | 348 | T:M6x10mm | PD21*A1320751*T |
| 600 | 1.6 | 40 | 3.5 | 10.5 | 507 | 40 | 116 | 146 | T:M6x10mm | PD213A1320062*T |
| 700 | 1.8 | 40 | 3.5 | 10.5 | 592 | 50 | 116 | 185 | T:M6x10mm | PD213A1320072*T |
| 750 | 0.82 | 60 | 7 | 21 | 634 | 50 | 116 | 215 | T:M6x10mm | PD213A1320751*T |
| 1100 | 1 | 60 | 7 | 21 | 930 | 70 | 116 | 295 | T:M6x10mm | PD213A1320112*T |
| 1600 | 0.88 | 60 | 10 | 30 | 1352 | 70 | 136 | 295 | T:M6x10mm | PD214A1320162*T |
| 2000 | 1 | 60 | 10.1 | 30.3 | 1690 | 70 | 136 | 345 | T:M6x10mm | PD214A1320023*T |
| PD43 Série 1300V | ||||||||||
| UN 1300V DC Us 1950V Ur300V | ||||||||||
| CN/uF | Rs/mΩ | Imax/A | Î/kA | Is/kA | WN/Ws | Le/nH | D/mm | H1/mm | Stud/thread | Código de encomenda |
| 300 | 1.2 | 60 | 4 | 12 | 254 | 40 | 85/86 | 155 | T:M6x10mm | PD43*A1320032*T |
| 545 | 0.77 | 80 | 7.2 | 21.6 | 461 | 40 | 116 | 165 | T:M6x10mm | PD433A1325450*T |
| 560 | 1.8 | 60 | 4 | 12 | 473 | 60 | 85/86 | 252 | T:M6x10mm | PD43*A1320561*T |
| 820 | 0.6 | 100 | 10.9 | 32.7 | 693 | 50 | 116 | 230 | T:M6x10mm | PD433A1320821*T |
| 1090 | 0.63 | 100 | 14.5 | 43.5 | 946 | 60 | 116 | 295 | T:M6x10mm | PD433A1321091*T |
| 1370 | 0.83 | 100 | 10.9 | 32.7 | 1158 | 70 | 116 | 345 | T:M6x10mm | PD433A1321371*T |
| 1560 | 0.59 | 120 | 20.7 | 62.1 | 1318 | 70 | 136 | 295 | T:M6x10mm | PD434A1321561*T |
| 1950 | 0.74 | 120 | 15.5 | 45.5 | 1648 | 70 | 136 | 345 | T:M6x10mm | PD434A1321951*T |
