Roldana de elevação

Solicite uma cotação

WebSite: http://powermachinery.com.br/6-4-dual-sheave-hoisting-tackle.html

Introdução

A roldana de elevação é um equipamento essencial. É de estrutura simples para uma aplicação mais fácil. A direção pode ser modificada múltiplas vezes para uma elevação e transporte convenientes. É adequada para elevações simples durante as operações.

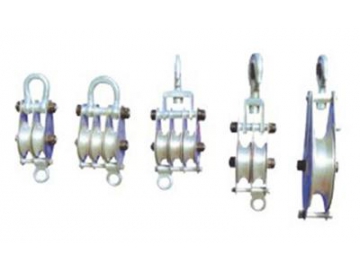

Roldana em liga de alumínio e nylon MC

Número de encomendas	Modelo	Número de roldanas	Carganominal (kN)	Diâmetro externo × largura (mm)	Peso (kg)	Tipo de elevação
11101	QH1GN-1K	1	10	Φ100×31	1.8	G	H
11102	QHN1-2	2	10	Φ80×27	1.8	G	H
11103	QHN1-3	3	10	Φ80×27	2.1	G	H
11111	QHN2-1K	1	20	Φ120×35	2.2	G	H	B
11112	QHN2-2	2	20	Φ100×31	2.6	G	H
11113	QHN2-3	3	20	Φ100×31	3.7	G	H
11121	QHN3-1	1	30	Φ150×39	3.4	G	H	B
11122	QHN3-2	2	30	Φ120×35	4.5	G	H
11123	QHN3-3	3	30	Φ100×31	4.6	G	H
11131	QHN5-1K	1	50	Φ166×40	5.2	G	H	B
11133	QHN5-2	2	50	Φ150×39	5.5	G	H
11134	QHN5-3	3	50	Φ120×35	5.1	G	H
11141	QHN8-1K	1	80	Φ205×49	7.2	G	H	B
11142	QHN8-2	2	80	Φ166×40	8.3	G	H
11143	QHN8-3	3	80	Φ150×39	7.9	G	H
11151	QHN10-1K	1	100	Φ246×60	11.4	G		B
11152	QHN10-2	2	100	Φ166×40	10.2		H
11153	QHN10-3	3	100	Φ150×39	11.7		H
11161	QHN15-1K	1	150	Φ280×65	12.1			B
11162	QHN15-2	2	150	Φ205×49	12.8		H
11163	QHN15-3	3	150	Φ166×40	11.8		H
11164	QHN15-4	4	150	Φ150×39	13.9		H

Uso: Aplicado na elevação de objetos pesados em linha de construção

Características: painel lateral de liga de alumínio; chapa de nylon MC; leve; equipamento de boca aberto simples.

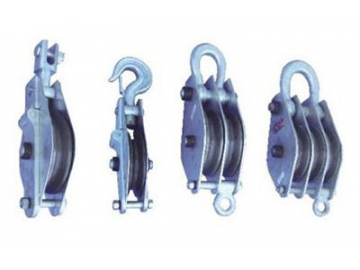

Roldana elevação em ferro

Número de encomenda	Modelo	Número de roldanas	Carganominal (kN)	Diâmetro externo × largura (mm)	Diâmetrodo cabo(mm)	Peso (kg)	Tipo de elevação
11181	QH1-1K	1	10	Φ100×31	Φ7.7	2.8	G	H
11182	QH1-2	2	10	Φ80×28	Φ6	2.8	G	H
11183	QH1-3	3	10	Φ80×27	Φ6	4.1	G	H
11191	QH2-1K	1	20	Φ120×35	Φ9.3	4.2	G	H	B
11192	QH2-2	2	20	Φ100×31	Φ7.7	4.2	G	H
11193	QH2-3	3	20	Φ100×31	Φ7.7	6	G	H
11201	QH3-1K	1	30	Φ150×39	Φ11	7	G	H	B
11202	QH3-2	2	30	Φ120×35	Φ9.3	5.3	G	H
11203	QH3-3	3	30	Φ100×31	Φ7.7	6.5	G	H
11211	QH5-1K	1	50	Φ166×40	Φ13	9.6	G	H	B
11212	QH5-2	2	50	Φ150×39	Φ11	10.8	G	H
11213	QH5-3	3	50	Φ120×35	Φ9.3	7.7	G	H
11221	QH8-1K	1	80	Φ205×50	Φ17	12.5	G	H	B
11222	QH8-2	2	80	Φ166×40	Φ13	17	G	H
11223	QH8-3	3	80	Φ150×39	Φ11	17.5	G	H
11231	QH10-1K	1	100	Φ246×60	Φ18.5	25	G		B
11232	QH10-2	2	100	Φ166×40	Φ13	18.5		H
11233	QH10-3	3	100	Φ150×39	Φ11	20		H
11241	QH15-1K	1	150	Φ280×65	Φ21.5	34			B
11242	QH15-2	2	150	Φ205×50	Φ17	22		H
11243	QH15-3	3	150	Φ166×40	Φ13	26		H
11244	QH15-4	4	150	Φ150×39	Φ11	30		H
11248	QH20-4	4	200	Φ205×50	Φ17	50		H

Uso: Aplicado no levantamento de postes, elevação e lançamento

Nota: Tipo de roldana de ferro deve ser especificado na sua encomenda: tipo gancho (G), estilo olhal redondo (H) ou manilha (B).

Roldana elevação para fibra de coco

Número de encomenda	Modelo	Estilo	Carganominal (kN)	Diâmetro externo × largura (mm)	Peso (kg)
11251	QH1GL-1	Roldana simples aberto, gancho	10	Φ100×31	2.2
11252	QH2GL-1	Roldana dupla, gancho	10	Φ80×27	2.3
11253	QH2HL-1	Roldana dupla, anel	10	Φ80×27	1.9
11261	QH3GL-1.5	Roldana tripla, gancho	15	Φ80×27	3
11262	QH3HL-1.5	Roldana tripla, anel	15	Φ80×27	2..6
11271	QH3GL-2	Roldana tripla, gancho	20	Φ100×31	4.5
11272	QH3HL-2	Roldana tripla, anel	20	Φ100×31	3.5
11273	QH2GL-2	Roldana dupla, gancho	20	Φ100×31	3.6
11274	QH2HL-2	Roldana dupla, anel	20	Φ100×31	3
11275	QH1HL-2	Roldana simples, aberto, anel	20	Φ120×35	3.4

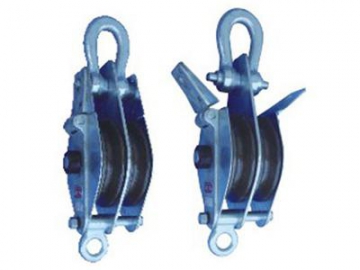

Roldana elevação de boca aberta com duplo lado

Número de encomenda	Modelo	Carganominal (kN)	Diâmetrodo cabo(mm)	Peso (kg)	Gancho	Anel
11281	QHS2-3	30	≤Φ9.3	6.3	G	H
11282	QHS2-5	50	≤Φ11	11	G	H
11283	QHS2-8	80	≤Φ13	16	G	H
11284	QHS2-10	100	≤Φ13	18	G	H

Características: Ambos os lados do bloco podem ser abertos por isso é conveniente para carregar e descarregar os cabos de fio.

Nota: Tipo de roldana de elevação em ferro deve ser especificado na sua encomenda: estilo gancho (G), estilo olhal redondo (H) ou manilhas (B).
