Espaguetes termo retráteis de parede pesada
Solicite uma cotação

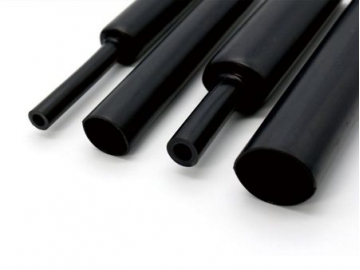

Tubos termo retráteis de parede pesada, SBRSW-NF
Modelo: SBRSW-NF
Tubo termoencolhível de poliolefina com revestimento adesivo e reticulado
Os espaguetes termo retráteis de parede pesada SBRSW-NF são tubos termoencolhíveis com revestimento adesivo, proporcionando a máxima confiabilidade para isolamento e proteção de juntas de cabos e terminações em várias aplicações elétricas.
Características
- Relação de encolhimento 3:1, não retardador de chama
- Pode suportar as severas exigências mecânicas das instalações U.R.D., submersíveis e Direct Burial
- Alto impacto, abrasão, corrosão e resistência química
- Classificado para 1kV, 90℃ aplicação de uso contínuo
- Revestimento adesivo termoplástico para proteção e isolamento ambiental completo
- Temperatura de operação contínua: -45℃～110℃
- Temperatura totalmente encolhida: 125℃
| Tamanho (mm) | Expandido | Após a recuperação | Pacote padrão (m/pc) | |||
| Diâmetro interno (mm) | Diâmetro interno (mm) | Espessura do revestimento (mm) | Espessura de adesivo (mm) | Espessura total da parede (mm) | ||
| 8.0/2.0 | 8.0 | 2.0 | 1.80±0.30 | 0.55±0.20 | 2.35±0.35 | 1.22 |
| 9.0/3.0 | 9.0 | 3.0 | 2.00±0.30 | 0.55±0.20 | 2.55±0.40 | 1.22 |
| 13.0/4.0 | 13.0 | 4.0 | 2.30±0.30 | 0.55±0.20 | 2.85±0.40 | 1.22 |
| 16.0/5.0 | 16.0 | 5.0 | 2.30±0.30 | 0.60±0.20 | 2.90±0.50 | 1.22 |
| 22.0/6.0 | 22.0 | 6.0 | 2.50±0.40 | 0.60±0.20 | 3.10±0.50 | 1.22 |
| 28.0/6.0 | 28.0 | 6.0 | 2.70±0.40 | 0.70±0.25 | 3.40±0.50 | 1.22 |
| 33.0/8.0 | 33.0 | 8.0 | 2.80±0.40 | 0.80±0.25 | 3.60±0.60 | 1.22 |
| 38.1/12.0 | 38.1 | 12.0 | 3.10±0.50 | 0.80±0.25 | 3.90±0.60 | 1.22 |
| 43.2/12.0 | 43.2 | 12.0 | 3.50±0.50 | 0.80±0.25 | 4.30±0.70 | 1.22 |
| 55.0/16.0 | 55.0 | 16.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 65.0/19.0 | 65.0 | 19.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 75.0/22.0 | 75.0 | 22.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 85.0/25.0 | 85.0 | 25.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 95.0/30.0 | 95.0 | 30.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 105.0/30.0 | 105.0 | 30.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 120.0/39.0 | 120.0 | 39.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 130.0/40.0 | 130.0 | 40.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 140.0/42.0 | 140.0 | 42.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 160.0/50.0 | 160.0 | 50.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 180.0/60.0 | 180.0 | 60.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 200.0/69.0 | 200.0 | 69.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
Nota: tubos sem adesivo estão disponíveis mediante solicitação.
Dados técnicos| Propriedades | Método de teste | Desempenho padrão | Desempenho típico |
| Resistência à tração (MPa) | ASTM D2671 | ≥10.4 | 11.5 |
| Alongamento (%) | ASTM D2671 | ≥300 | 450 |
| Resistência à tração após o envelhecimento (MPa) | UL224 158℃×168hr | ≥7.3 | 8.5 |
| Alongamento após o envelhecimento (%) | UL224 158℃×168hr | ≥200 | 350 |
| Resistência dielétrica (kV/mm) | IEC 60243 | ≥15 | 17.5 |
| Resistividade de volume (Ω.cm) | IEC 60093 | ≥1×1014 | 2.5×1014 |
| Propriedades | Método de teste | Desempenho padrão |
| Absorção de água | ASTM D570 | ＜0.2% |
| Ponto de amolecimento (℃) | ASTM E28 | 95±5 |
| Força da casca (PE) | ASTM D 1000 | 120N/25mm |
| Força da casca (AL) | ASTM D 1000 | 80N/25mm |
