Máquina de solda por resistência de 25KVA-150KVA de corrente alternada (solda ponto, solda projeção)

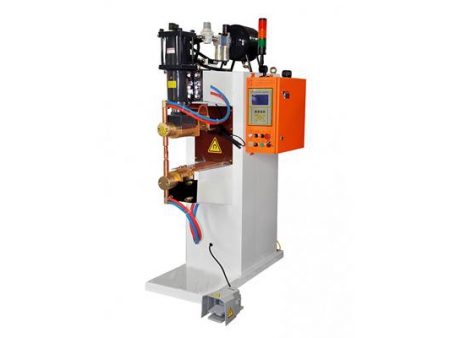

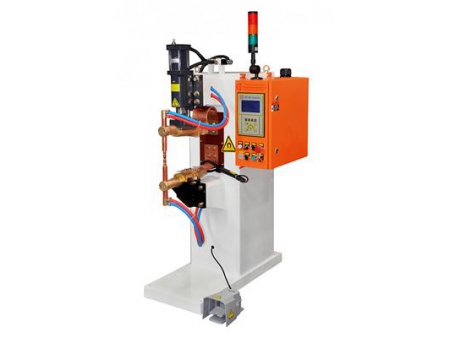

- Máquina de solda por resistência de corrente alternada de 25KVA / 35KVA / 50KVA
- Máquina de solda por resistência de corrente alternada de 25KVA / 35KVA / 50KVA

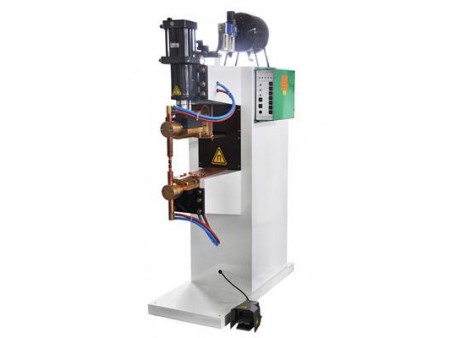

- Máquina de solda por resistência de corrente alternada de 80KVA / 100KVA / 125KVA / 150KVA
- Máquina de solda por resistência de corrente alternada de 80KVA / 100KVA / 125KVA / 150KVA
Utilização
A máquina de solda por resistência de corrente alternada de 25KVA-150KVA é utilizada principalmente em processos de soldagem por pontos e soldagem por projeção de metais ferrosos.
Características
1. A potência da nossa máquina de solda por resistência varia de 25KVA a 150KVA.
2. A corrente máxima de curto-circuito da nossa máquina de solda varia de 12KA a 34KA.
3. À pressão atmosférica de 6 bar, a pressão de soldagem da nossa máquina de solda varia de 2510N a 15000N.
4. O cabeçote de soldagem por pressão com guia de eixo circular é uma das configurações padrão do tipo de máquina de soldagem.
5. A profundidade efetiva da garganta é de 950 mm.
6. O cilindro de um curso é a configuração padrão da nossa máquina de solda. Além disso, o cilindro de duplo curso e o cilindro servoelétrico também são compatíveis com a nossa máquina de solda, que são opcionais para os clientes.
| Modelo # | | | | | | | | |
| Capacidade nominal | KVA | 25 | 35 | 50 | 80 | 100 | 125 | 150 |
| Fonte de alimentação | V/￠/Hz | 380/1PH/50HZ | ||||||
| Corrente primária máxima | A | 47 | 65 | 94 | 150 | 187 | 234 | 280 |
| Cabo primário | MM2 | 16 | 16 | 25 | 50 | 50 | 120 | 120 |
| Corrente de curto-circuito máxima | A | 15500 | 19000 | 24000 | 25000 | 26000 | 28000 | 34000 |
| Ciclo de trabalho nominal | % | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Tensão secundária vazia | V | 4.2 | 5.2 | 6.1 | 7.6 | 8.6 | 9.5 | 11.2 |
| Tamanho do cilindro de soldagem | ￠*L | ￠80*60 | ￠80*60 | ￠100*60 | ￠125*100 | ￠160*100 | ￠160*100 | ￠200*100 |
| Pressão máxima de trabalho @ 0.5MPa | N | 2500 | 2500 | 3900 | 6000 | 10000 | 10000 | 15000 |
| Pressão de ar comprimido | MPa | 0.6～0.7 | 0.6～0.7 | 0.6～0.7 | 0.6～0.7 | 0.6～0.7 | 0.6～0.7 | 0.6～0.7 |
| Consumo de água de resfriamento | L/MIN | 6 | 6 | 8 | 8 | 8 | 8 | 10 |
| Consumo de ar comprimido | L/ ponto de solda | 1.43 | 1.43 | 2.28 | 3.56 | 5.84 | 5.84 | 9.24 |
| Profundidade da garganta | MM | 380 | 377 | 370 | 540 | 540 | 540 | 540 |
| Abertura do braço | MM | 333 | 331 | 329 | 364 | 364 | 364 | 364 |
| Tamanho do eletrodo | MM | φ25 | φ25 | φ25 | φ30 | φ30 | φ30 | φ30 |
| Dimensão | A(MM) | 1472 | 1472 | 1472 | 1803 | 1803 | 1803 | 1803 |
| C(MM) | 959 | 959 | 959 | 1284 | 1284 | 1284 | 1284 | |
| L(MM) | 400 | 400 | 430 | 500 | 500 | 500 | 500 | |
A Heron trabalha com a fabricação de sistemas de soldagem por resistência, sendo uma fabricante experiente de máquina de solda por resistência de 25KVA-150KVA de corrente alternada (solda ponto, solda projeção) e fornecedora de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de máquinas de solda a ponto por resistência estacionárias, máquinas de solda por costura, máquinas de solda por projeção e sistemas de solda robótica para diversos clientes globai
