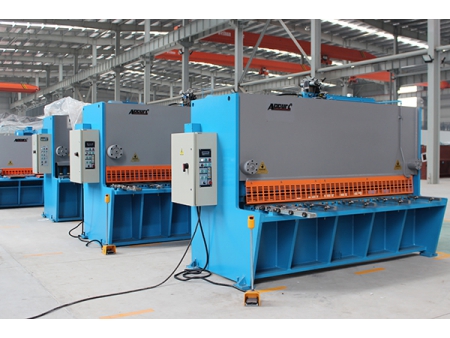

Tesoura guilhotina hidráulica
Principais características da tesoura guilhotina hidráulica
1. A tesoura guilhotina hidráulica, é fabricada para atender as normas de produção da UE. O desenho da estrutura é produzido usando robôs de soldagem automatizados e a estrutura passa por um tratamento de recozimento para alívio do estresse.
2. A lâmina móvel é projetada com uma estrutura interna inclinada, com um ângulo de corte regulável e lâmina lacuna.
3. O furador (ou lâmina móvel) move-se ao longo de uma guia linear, acionados hidraulicamente para realizar a ação de corte.
4. Lâminas padrão com 4 pontas, fabricadas de alto carbono, lâminas de alta cromo.

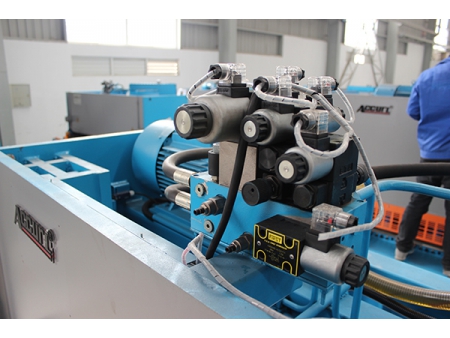

5. O sistema hidráulico da tesoura guilhotina hidráulica, foi fabricado pela Bosch Rexroth na Alemanha e apresenta um desempenho confiável e de fácil manutenção.
6. A máquina guilhotina de corte, adota três pontos de apoio com trilho de rolamento para aumentar muito a precisão de corte.
7. O corte de chapa metálica está em conformidade com as normas CE, com o protetor de dedo frontal inclinável e proteção de segurança traseira.
8. O corpo da tesoura guilhotina hidráulica é cinza claro/escuro e amarelo.
Projetos padrão para a tesoura guilhotina hidráulica
1. O afastamento da lâmina de corte pode ser ajustada por uma roda de mão
2.Multi-lâminas ideais para cortar alumínio, aço carbono e aço inoxidável
3.Linha de corte iluminado para a sombra da linha de corte
4.Contador de curso
5.Ajuste do comprimento de corte
6.Proteção contra sobrecarga hidráulica e elétrica

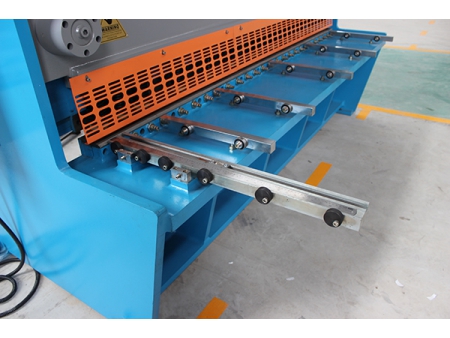

7.Braço quadratura e braços de suporte frontal
8.Placas de enchimento com transferências de esferas
9.O ângulo da lâmina é ajustável
10.Delta inversor com parafuso de esfera e haste polido com precisão de 0,01mm.

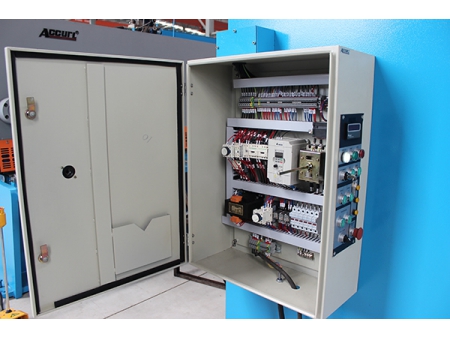

Estun E21s NC Sistema de controle da tesoura guilhotina hidráulica
1.Painel LCD monocromático.
2.Controle de posicionamento automático
3.Deslocamento do eixo subsídio
4.Relé de tempo interno
5.Contador de curso
6.Fator de programação integrante grátis
7.Exibição de posição bitola, resolução de 0,01mm
| Modelo (AC/MS8) | ||||||
| Espessura de corte | mm | 6 | 8 | 10 | 12 | 12 |
| Espessura de corte | mm | 3200 | 3200 | 3200 | 3200 | 4000 |
| Ângulo de corte | Grau | 0.5°-2.5° | 0.5°-2.5° | 0.5°-2.5° | 0.5°-2.5° | 0.5°-25° |
| SPM | min-1 | ≥ 15 | ≥ 15 | ≥ 15 | ≥ 6 | ≥ 6 |
| Bitola traseira | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-1000 |
| Profundidade da garganta | mm | 100 | 100 | 100 | 100 | 100 |
| Motor principal | kW | 7.5 | 11 | 11 | 18.5 | 30 |
| Peso líquido | kg | 6200 | 8000 | 8000 | 12000 | 21000 |
| Tamanho do contorno | mm | 3740×1680×1750 | 3740×1750×1750 | 3850×1750×1850 | 3850×1950×2300 | 4200×2380×2970 |
| Modelo (AC/MS8) | ||||||
| Espessura de corte | mm | 12 | 16 | 16 | 16 | 12 |
| Espessura de corte | mm | 6000 | 3200 | 4000 | 6000 | 4000 |
| Ângulo de corte | Grau | 0.5°-2.5° | 0.5°-2.5° | 0.5°-2.5° | 0.5°-2.5° | 0.5°-2.5° |
| SPM | min-1 | ≥ 8 | ≥ 12 | ≥ 10 | ≥ 6 | ≥ 5 |
| Bitola traseira | mm | 20-1000 | 20-1000 | 20-1000 | 20-1000 | 20-1000 |
| Profundidade da garganta | mm | 100 | 100 | 100 | 100 | 100 |
| Motor principal | kW | 18.5 | 18.5 | 18.5 | 22 | 30 |
| Peso líquido | kg | 29500 | 13500 | 16300 | 36500 | 75500 |
| Tamanho do contorno | mm | 6940×2480×2750 | 3850×2150×2050 | 4650×2150×2250 | 6950×2550×2650 | 9000×3280×3270 |
