Máquina de solda a topo por faiscamento
A máquina de solda a topo por faiscamento é uma importante peça de equipamento em linhas de produção de aros para rodas de aço. É usada para soldar a roda de aço após a junta soldada ter sido nivelada. O soldador a topo por faiscamento é composto pela máquina de solda por faiscamento, sistema elétrico e sistema hidráulico. A peça de trabalho para fixação, a solda e a remoção da escória de soldagem é acionada através do sistema hidráulico. Além disso, os parâmetros de soldagem podem ser definidos no ecrã táctil e o manipulador pode ser selecionado para transferir a peça de trabalho ao aro do veículo de passageiros na linha de produção.

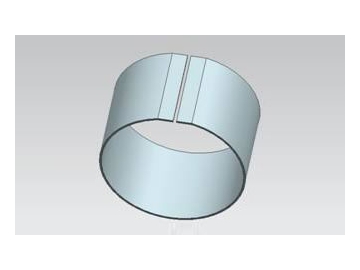

- Junta soldada nivelada

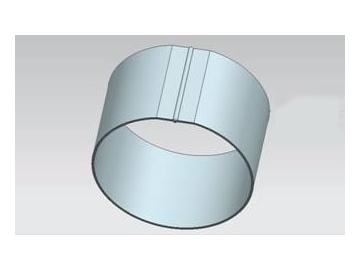

- Solda a topo por faiscamento
Principais características da máquina de solda a topo por faiscamento
1. A braçadeira de soldagem é equipada com um raspador de escória de solda em sua mandíbula, para remover automaticamente a escória de soldagem, tornando-o fácil de usar.
2. A corrente de solda ajustável de multi-estágios é adequada para soldagem de rodas de aço com diferentes especificações.
3. O equipamento de solda a topo por faiscamento, utiliza eletrodos de cobre premium que vêm com excelente condutividade elétrica proporcionando uma alta qualidade de soldagem e uma taxa de rejeição menor que 0,5%.
4. O sistema hidráulico da máquina de solda a topo por faiscament tem uma estrutura compacta, o que significa que ocupa pouco espaço. Utiliza uma bomba hidráulica resistente ao bloqueio de sujeira e uma válvula servo que tem uma excelente resistência à poluição. Possui baixos requerimentos para o tratamento de poeira, o que reduz os custos sobre o investimento.
5. Ela pode operar tanto como um soldador automático quanto manual, tornando-se conveniente e fácil de utilizar.
6. Todos os componentes elétricos na máquina de solda tem uma conexão integrada, o que torna a instalação e manutenção fáceis.
7. O projeto da estrutura global do torno de soldagem garante uma alta intensidade e uma precisão de soldagem.
8. A máquina de roda de aço pode estar equipada com um transportador de escória de soldagem automático, que é usado para limpar automaticamente a escória de soldagem na parte inferior do soldador.
| No. | Principais parâmetros | Dados | |||
| 1 | Modelo | ||||
| 2 | Tensão nominal do circuito principal | AC 380V/1 fase | AC 380V/1 fase | AC 380V/1 fase | AC 380V/1 fase |
| 3 | Tensão nominal do circuito do comando | AC 380V/3 fases/50Hz | AC 380V/3 fases/50Hz | AC 380V/3 fases/50Hz | AC 380V/3 fases/50Hz |
| 4 | Tensão secundária | 6.55V a 11.8V | 8.8V a 14.6V | 8.8V a 14.6V | 8.8V a 19.6V |
| 5 | Tensão da válvula solenóide | DC 24V | DC 24V | DC 24V | DC 24V |
| YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | ||
| 6 | Potência total de entrada | 630KVA | 825KVA | 1050KVA | 1610KVA |
| 7 | Potência nominal com um fator de utilização do transformador de 50% | 600KVA | 800KVA | 1000KVA | 1600KVA |
| 8 | Força pertubadora máxima | 280KN | 320KN | 320KN | 400KN |
| 9 | Força de fixação máxima | 650KN | 650KN | 650KN | 650KN |
| 10 | Área da seção transversal de soldagem máxima | 3200mm2 | 3500mm2 | 4000mm2 | 6000mm2 |
| 11 | Largura máxima da banda do aro | 350mm | 410mm | 500mm | 800mm |
| 12 | Espessura máxima da banda do aro | 4.5mm | 8mm | 10mm | 13mm |
| 13 | Diâmetro mínimo do aro soldado | 250mm | 400mm | 400mm | 500mm |
| 14 | Vazão da água de refrigeração | 4500L/H | 4500L/H | 5000L/H | 6000L/H |
| 15 | Pressão da água de refrigeração | 0.2~0.4MPa | 0.2~0.4MPa | 0.2~0.4MPa | 0.2~0.4MPa |
| 16 | Temperatura da água de refrigeração | ≤20℃ | ≤20℃ | ≤ 20℃ | ≤20℃ |
| 17 | Taxa de rejeição | ≤0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% |
No.: UNV-630
Tensão nominal do circuito principal: AC 380V/1 fase
Tensão nominal do circuito do comando: AC 380V/3 fases/50Hz
Tensão secundária: 6.55V a 11.8V
Tensão da válvula solenóide: DC 24V ; YV11, YV12 @AC 220V
Potência total de entrada: 630KVA
Potência nominal com um fator de utilização do transformador de 50%: 600KVA
Força pertubadora máxima: 280KN
Força de fixação máxima: 650KN
Área da seção transversal de soldagem máxima: 3200mm2
Largura máxima da banda do aro: 350mm
Espessura máxima da banda do aro: 4.5mm
Diâmetro mínimo do aro soldado: 250mm
Vazão da água de refrigeração: 4500L/H
Pressão da água de refrigeração: 0.2~0.4MPa
Temperatura da água de refrigeração: ≤20℃
Taxa de rejeição: ≤0.5%
No.: UNV-800
Tensão nominal do circuito principal: AC 380V/1 fase
Tensão nominal do circuito do comando: AC 380V/3 fases/50Hz
Tensão secundária: 8.8V a 14.6V
Tensão da válvula solenóide: DC 24V ; YV11, YV12 @AC 220V
Potência total de entrada: 825KVA
Potência nominal com um fator de utilização do transformador de 50%: 800KVA
Força pertubadora máxima: 320KN
Força de fixação máxima: 650KN
Área da seção transversal de soldagem máxima: 3500mm2
Largura máxima da banda do aro: 410mm
Espessura máxima da banda do aro: 8mm
Diâmetro mínimo do aro soldado: 400mm
Vazão da água de refrigeração: 4500L/H
Pressão da água de refrigeração: 0.2~0.4MPa
Temperatura da água de refrigeração: ≤20℃
Taxa de rejeição: ≤ 0.5%
No.: UNV-1000
Tensão nominal do circuito principal: AC 380V/1 fase
Tensão nominal do circuito do comando: AC 380V/3 fases/50Hz
Tensão secundária: 8.8V a 14.6V
Tensão da válvula solenóide: DC 24V ; YV11, YV12 @AC 220V
Potência total de entrada: 1050KVA
Potência nominal com um fator de utilização do transformador de 50%: 1000KVA
Força pertubadora máxima: 320KN
Força de fixação máxima: 650KN
Área da seção transversal de soldagem máxima: 4000mm2
Largura máxima da banda do aro: 500mm
Espessura máxima da banda do aro: 10mm
Diâmetro mínimo do aro soldado: 400mm
Vazão da água de refrigeração: 400mm
Pressão da água de refrigeração: 0.2~0.4MPa
Temperatura da água de refrigeração: ≤ 20℃
Taxa de rejeição：≤ 0.5%
No.: UNV-1600
Tensão nominal do circuito principal: AC 380V/1 fase
Tensão nominal do circuito do comando: AC 380V/3 fases/50Hz
Tensão secundária: 8.8V a 19.6V
Tensão da válvula solenóide: DC 24V ; YV11, YV12 @AC 220V
Potência total de entrada: 1610KVA
Potência nominal com um fator de utilização do transformador de 50%: 1600KVA
Força pertubadora máxima: 400KN
Força de fixação máxima: 650KN
Área da seção transversal de soldagem máxima: 6000mm2
Largura máxima da banda do aro: 800mm
Espessura máxima da banda do aro: 13mm
Diâmetro mínimo do aro soldado: 500mm
Vazão da água de refrigeração: 6000L/H
Pressão da água de refrigeração: 0.2~0.4МПа
Temperatura da água de refrigeração: ≤20℃
Taxa de rejeição：≤ 0.5%
