Motor de pistão axial de deslocamento fixo para circuito fechado

Solicite uma cotação

Sobre nós: http://hydraulicsystem-br.com/1-2-4-fixed-displacement-motor.html

O motor de deslocamento fixo HL-A4VSM foi desenvolvido para fornecer potência suave e confiável em sistemas hidráulicos de alto desempenho. Independentemente de seu equipamento operar com cargas pesadas ou em condições de alta velocidade, esse motor oferece a eficiência e a durabilidade necessárias para manter as operações funcionando com desempenho máximo.

Deslocamento 40-500 cm³/rev
Pressão nominal 350 bar
Pressão máxima permitida 420 bar

Dados técnicos

Tamanho

Deslocamento
(cm³/rev)

Velocidade máxima
(rpm)

Vazão máx. (L/min)

n=n_máx

n=1500rpm

Torque (Nm)

Δp=350 bar

Δp=100 bar

Detalhes

3700

148

223

Deslocamento	V_gmáx	cm³/r	40
Velocidade de rotação máxima	n_{max continuous}	rpm	3700
Vazão máx.	a n=n_máx	L/min	148
Vazão máx.	a n=1500rpm	L/min	60
Torque máximo	(Δp=350 bar)	Nm	223
Torque	(Δp=100 bar)	Nm	64
Peso		kg	47

3500

400

186

696

199

Deslocamento	V_gmáx	cm³/r	71
Velocidade de rotação máxima	n_{max continuous}	rpm	3500
Vazão máx.	a n=n_máx	L/min	400
Vazão máx.	a n=1500rpm	L/min	186
Torque máximo	(Δp=350 bar)	Nm	696
Torque	(Δp=100 bar)	Nm	199
Peso		kg	60

125

3200

400

186

696

199

Deslocamento	V_gmáx	cm³/r	125
Velocidade de rotação máxima	n_{max continuous}	rpm	3200
Vazão máx.	a n=n_máx	L/min	400
Vazão máx.	a n=1500rpm	L/min	186
Torque máximo	(Δp=350 bar)	Nm	696
Torque	(Δp=100 bar)	Nm	199
Peso		kg	100

180

3200

576

270

1002

286

Deslocamento	V_gmáx	cm³/r	180
Velocidade de rotação máxima	n_{max continuous}	rpm	3200
Vazão máx.	a n=n_máx	L/min	576
Vazão máx.	a n=1500rpm	L/min	270
Torque máximo	(Δp=350 bar)	Nm	1002
Torque	(Δp=100 bar)	Nm	286
Peso		kg	114

250

3000

750

375

1391

398

Deslocamento	V_gmáx	cm³/r	250
Velocidade de rotação máxima	n_{max continuous}	rpm	3000
Vazão máx.	a n=n_máx	L/min	750
Vazão máx.	a n=1500rpm	L/min	375
Torque máximo	(Δp=350 bar)	Nm	1391
Torque	(Δp=100 bar)	Nm	398
Peso		kg	214

355

2500

887

532

1975

565

Deslocamento	V_gmáx	cm³/r	355
Velocidade de rotação máxima	n_{max continuous}	rpm	2500
Vazão máx.	a n=n_máx	L/min	887
Vazão máx.	a n=1500rpm	L/min	532
Torque máximo	(Δp=350 bar)	Nm	1975
Torque	(Δp=100 bar)	Nm	565
Peso		kg	238

500

2000

1000

750

2783

795

Deslocamento	V_gmáx	cm³/r	500
Velocidade de rotação máxima	n_{max continuous}	rpm	2000
Vazão máx.	a n=n_máx	L/min	1000
Vazão máx.	a n=1500rpm	L/min	750
Torque máximo	(Δp=350 bar)	Nm	2783
Torque	(Δp=100 bar)	Nm	795
Peso		kg	350

Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)	Vazão máx. (L/min)		Torque(Nm)
Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)	n=n_máx	n=1500rpm	Δp=350bar	Δp=100 bar
40	40	3700	148	60	223	64
71	71	3500	400	186	696	199
125	125	3200	400	186	696	199
180	180	3200	576	270	1002	286
250	250	3000	750	375	1391	398
355	355	2500	887	532	1975	565
500	500	2000	1000	750	2783	795

Características

Motor de pistão axial com projeto de placa oscilante Garante a transmissão estável da potência hidráulica, otimizando a eficiência geral do seu sistema.
Controle de velocidade proporcional A velocidade de saída é ajustada em proporção direta à taxa de fluxo e inversamente ao deslocamento, mantendo o sistema preciso e responsivo.
Capacidade de alta pressão Lida com pressões de trabalho de até 35 MPa, o que a torna ideal para aplicações exigentes. desempenho duradouro
Os rolamentos de alta Precisão prolongam a vida útil, minimizando o tempo de inatividade e os esforços de manutenção.
Projeto compacto, leve e de baixo ruído Construído para se adaptar a espaços apertados, mantendo uma operação silenciosa.
Sapatas hidrostáticas balanceadas Reduzem o desgaste e aumentam a vida útil do motor, mesmo em condições contínuas de alta carga.
Resposta rápida às demandas do sistema Oferece ajustes rápidos de controle, garantindo uma operação suave em condições variáveis.
Indicador integrado do ângulo do swashplate Ajuda a monitorar e ajustar o desempenho para obter a eficiência ideal.

Aplicações

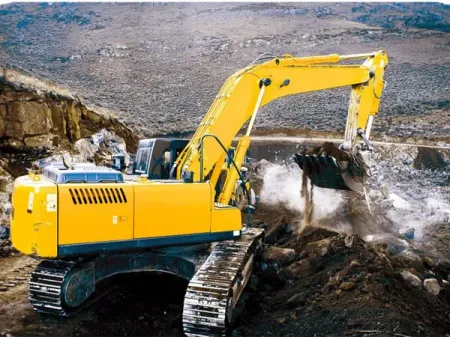

Maquinário de construção

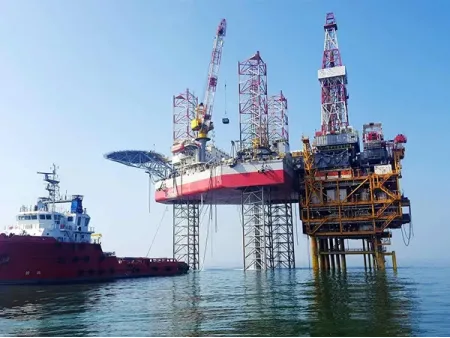

Equipamentos marítimos e offshore

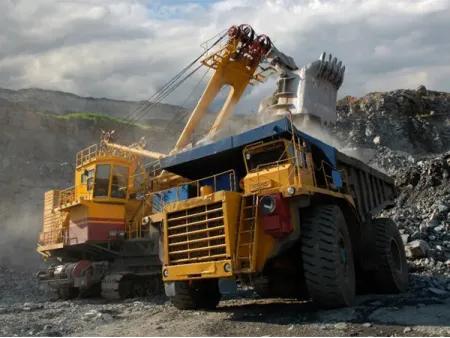

Equipamentos para mineração e pedreiras

Esse motor de pistão axial foi projetado para maximizar o desempenho do seu sistema hidráulico. Entre em contato hoje mesmo e vamos encontrar a solução perfeita para o seu equipamento!
