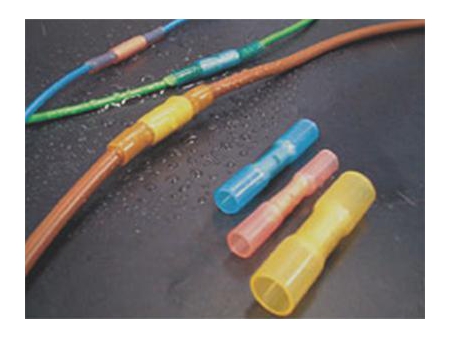

Terminal cilíndrico termorretrátil
Solicite uma cotação
Modelo: CYG-DS 406
Material
Camada externa: resina de poliolefina reticulado modificado
Camada interna: adesivo hot melt/cola quente
Este tubo termorretrátil é conectado por tubo de cobre estanhado.
Contração: 4:1
Aplicações
Este terminal cilíndrico termorretrátil apresenta atuação de isolamento, prova de água e resistência a umidade, também estão capacitados para proteger contra corrosão causada pela névoa salina, fluido e umidade. Também podem servir de proteção para conexão de cabos, máquinas eletrônicas e acessórios relativos, contra água e sob qualquer lugar que requer resistência mecânica e a fricção elevada. Sua temperatura de operação é de -55℃~ 125℃.
| Tipo | Dimensão do terminal | Cr | Condutor | Dimensões do cabo | ||
| A Min. | L Nom. | Isolamento do diâmetro externo (Min.) | Isolamento do diâmetro externo (Min.) | |||
| DS406-001 | 3.68 | 31.75 | Vermelho | 22-18 | 3.56 | 1.40 |
| DS406-002 | 4.57 | 31.75 | Azul | 16-14 | 4.45 | 2.03 |
| DS406-003 | 6.35 | 38.10 | Amarelo | 12-10 | 6.22 | 2.79 |
| Tamanho do cabo AWG | mm2 | Tipo | Cor |
| 22-18 | 0.38-0.95 | CYG-DS-1 | Vermelho |
| 16-14 | 1.2-2.5 | CYG-DS-2 | Azul |
| Propriedade | Valores típicos |
| Temperatura de operação | 55°C a 125°C |
| Contração | 4:1 |
| Resistência ao corte: | 31 kg |
| Inflamabilidade | Nao retardante de chama |
| Cabo após contração e engaste | vermelho: 11.3 kg , azul: 22.7 kg, amarelo: 27.2 kg |
| Resistência a solvente: | Álcool isopropílico, tricloroetileno, gasolina, ácido da bateria, gasóleo, óleo do motor, anticongelante, fluido dos travões, 5% água salgada |
| Rigidez dielétrica: 2500 V (AC) | Resistência de isolamento: 1000 megohm em 100 V (DC) |
