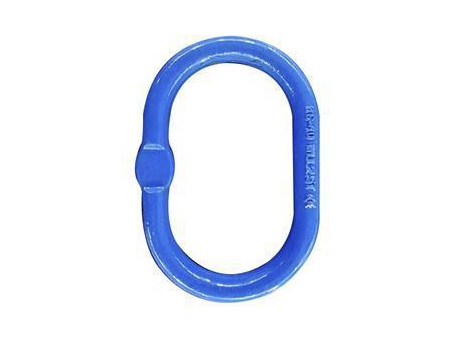

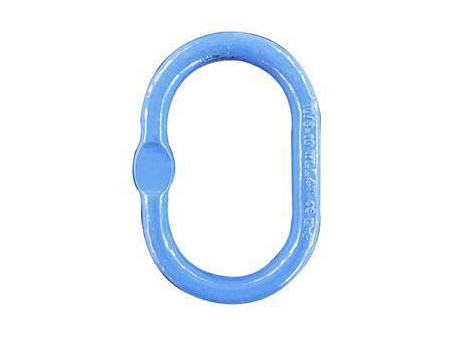

Anelão de sustentação em liga de aço
Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Para o tipo 8-SLR1011-13 a 8-SLR1011-36, haverá prensagem plana apenas mediante solicitação.
Para o tipo 8-SLR1011-45 a 8-SLR1011-50: sem prensagem plana.
A prensagem plana é para ser usada com conector ômega SLR1027-G100.
Características
● É forjado por liga de aço especial com alta intensidade e alta rigidez e depois é submetido a tratamento térmico.
● Pode ser combinado com corrente G100.
● O desempenho é aumentado em 25% comparado com produtos da G80.
● Cada peça de trabalho é submetida a 2.5 vezes de limite de carga de trabalho.
● Realizamos amostragem e teste de fadiga por 20000 vezes.
● Realizamos amostragem rigorosa e teste de ruptura para cada lote de produto.
● Detecção de fluxo do pó magnético a 100% é realizada.
● Tratamento da superfície: Pulverização de plástico.
● Código de cor: Azul RAL 5015.
● Todos os tamanhos são forjados.

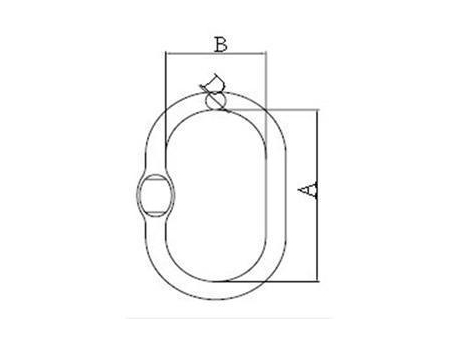

| CÓDIGO DO ITEM | DIÂMETRO DE CORRENTE G100 MM | PESO (KG) | LIMITE DE CARGA DE TRABALHO (T) | DIMENSÃO (MM) | |||
| LINGA DE 1 PERNA | LINGAS DE 2 PERNAS | A | B | D | |||
| 8-SLR1011-13 | 6+7 | 6 | 0.34 | 2.3 | 110 | 60 | 13 |
| 8-SLR1011-16 | 8 | 7 | 0.53 | 3.5 | 110 | 60 | 16 |
| 8-SLR1011-18 | 10 | 8 | 0.86 | 5 | 135 | 75 | 18 |
| 8-SLR1011-23 | 13 | 10 | 1.6 | 7.6 | 160 | 90 | 23 |
| 8-SLR1011-27 | 16 | 13 | 2.46 | 10 | 180 | 100 | 27 |
| 8-SLR1011-33 | 19 | 16 | 4.14 | 14 | 200 | 110 | 33 |
| 8-SLR1011-36 | 22 | 19 | 6.22 | 25.1 | 260 | 140 | 36 |
| 8-SLR1011-45 | 26 | 22 | 12.85 | 30.8 | 340 | 180 | 45 |
| 8-SLR1011-50 | 32 | 26 | 16.22 | 40 | 350 | 190 | 50 |
● Todos os tamanhos são forjados.
● Comprimento interno longo.

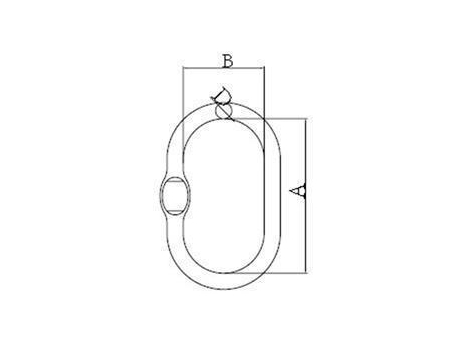

| CÓDIGO DO ITEM | DIÂMETRO DE CORRENTE G100 MM | PESO (KG) | LIMITE DE CARGA DE TRABALHO (T) | DIMENSÃO (MM) | |||
| LINGA DE 1 PERNA | LINGAS DE 2 PERNAS | A | B | D | |||
| 8-SLR1013-86 | 6/8 | 6 | 0.4 | 2.5 | 120 | 70 | 14 |
| 8-SLR1013-108 | 10 | 8 | 0.8 | 4 | 140 | 80 | 17 |
| 8-SLR1013-1310 | 13 | 10 | 1.5 | 7.5 | 160 | 95 | 22 |
| 8-SLR1013-1613 | 16 | 13 | 2.5 | 10 | 190 | 110 | 28 |
| 8-SLR1013-2016 | 19/20 | 16 | 5.2 | 17 | 240 | 140 | 34 |
| 8-SLR1013-2220 | 22/26 | 20/22 | 7.7 | 28 | 250 | 150 | 42 |
Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.
● Todos os tamanhos são forjados.
● Dimensão ultra-larga (largura interna e comprimento interno grandes).

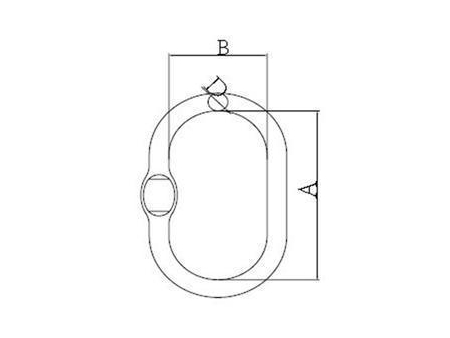

| CÓDIGO DO ITEM | DIÂMETRO DE CORRENTE G100 MM | PESO (KG) | LIMITE DE CARGA DE TRABALHO (T) | DIMENSÃO (MM) | |||
| LINGA DE 1 PERNA | LINGAS DE 2 PERNAS | A | B | D | |||
| 8-SLR1014-108 | 8/10 | 8 | 3.7 | 4 | 340 | 180 | 25 |
| 8-SLR1014-1310 | 13 | 10 | 4.7 | 6.7 | 340 | 180 | 28 |
| 8-SLR1014-1613 | 16 | 13 | 7.1 | 10 | 340 | 180 | 34 |
| 8-SLR1014-2016 | 20 | 16 | 8.9 | 16 | 340 | 180 | 42 |
Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

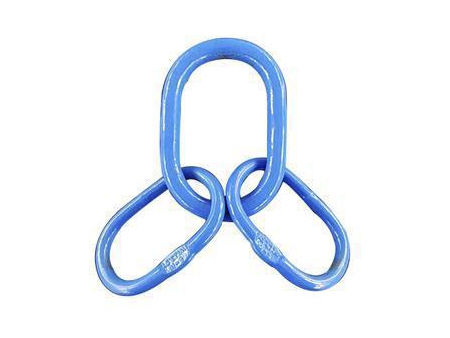

● Todos os tamanhos: o olhal principal é forjado e sub-olhal são soldados.
● De acordo com o padrão EN1677-4.

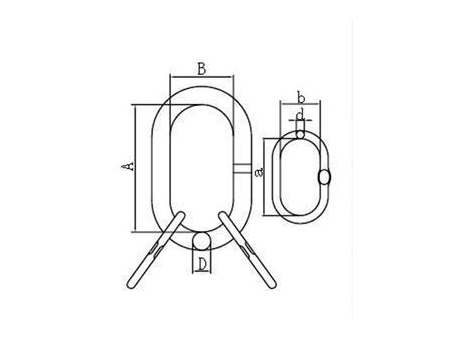

| CÓDIGO DO ITEM | DIÂMETRO DE CORRENTE G100 MM | PESO (KG) | LIMITE DE CARGA DE TRABALHO (T) | DIMENSÃO (MM) | |||||
| PARA LINGAS DE 3/4 PERNAS | A | B | D | a | b | d | |||
| 8-SLR1012-6 | 6MM | 1.3 | 3 | 135 | 75 | 19 | 84 | 25 | 13 |
| 8-SLR1012-8 | 8MM | 2.33 | 5.3 | 160 | 90 | 23 | 70 | 35 | 16.5 |
| 8-SLR1012-10 | 10MM | 3.7 | 8 | 180 | 100 | 27 | 85 | 40 | 19 |
| 8-SLR1012-13 | 13MM | 6.5 | 14 | 200 | 110 | 33 | 115 | 50 | 23 |
| 8-SLR1012-16 | 16MM | 10.1 | 21.2 | 260 | 140 | 36 | 140 | 65 | 27 |
| 8-SLR1012-20 | 19/20MM | 22.8 | 33.6 | 350 | 190 | 50 | 150 | 70 | 33 |
| 8-SLR1012-22 | 22MM | 26 | 33.9 | 350 | 190 | 50 | 180 | 100 | 36 |
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

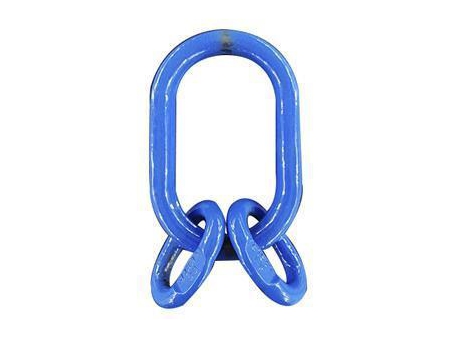

● Todos os tamanhos: o olhal principal é forjado e sub-olhal são soldados.
● Sub anel mais largo.

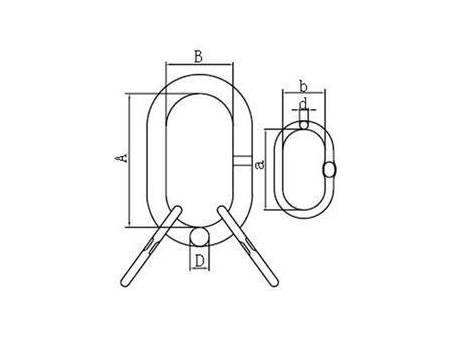

| CÓDIGO DO ITEM | PESO (KG) | LIMITE DE CARGA DE TRABALHO (T) | CARGA DE RUPTURA (T) | DIMENSÃO(MM) | |||||
| A | B | D | a | b | d | ||||
| 10-SLR1015-06 | 1.8 | 3.5 | 14 | 150 | 90 | 19 | 120 | 70 | 14 |
| 10-SLR1015-08 | 3.0 | 5 | 20 | 160 | 95 | 22 | 140 | 80 | 17 |
| 10-SLR1015-10 | 6.5 | 11.5 | 46 | 200 | 120 | 30 | 160 | 95 | 22 |
| 10-SLR1015-13 | 15 | 17 | 68 | 250 | 150 | 40 | 200 | 120 | 30 |
| 10-SLR1015-16 | 23 | 28 | 112 | 300 | 200 | 50 | 200 | 120 | 32 |
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.
