Grua torre/Guindaste de torre tipo cabeça de martelo, QTZ80 (6010)
Solicite uma cotação
, QTZ80 (6010)
Descrição
A grua torre/guindaste de torre tipo cabeça de martelo, QTZ80 (6010) é projetado com uma lança com maior raio de alcance, quando comparado com a série QZT80 (5613). O raio máximo pode chegar até 60m. Esta grua torre para construção civil pode lidar com material de 6 toneladas. Com altura livre de 45m, pode atingir uma altura de 200m por meio do sistema de fixação em edifícios. Sendo utilizado na indústria da construção, há mais de dezenas de anos, a Dahan oferece aos revendedores de maquinários para construção e aos empreiteiros de projeto para construção a solução ideal para o manuseio do material. Este grua torre é uma excelente escolha para qualquer projeto de construção.
Balança de peso
Base de carga
(1)Força vertical V, (2)inclinando momento M, (3)torque Mk, (4)força horizontal H
V(KN) | H (KN) | MK (KN · m) | M (KN · m) | F1 (KN) | F2 (KN) |
● 520 | ● 20 | ● 200 | ● 1360 | ● 730 | ● 526 |
■ 460 | ■ 104 | ■ 0 | ■ 2400 | ■ 1124 | ■ 1043 |
●: Em serviço, ■: Fora de serviço, F: Força de reação |
Diagrama de carga
Conjunto de fixação na parede

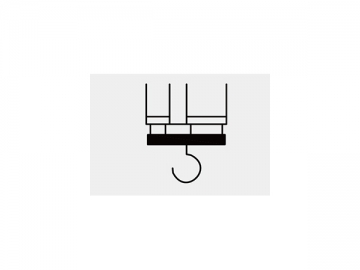

Mecanismo da grua torre/guindaste de torre tipo cabeça de marteloIçamento | Declínio | / | |||||||
Velocidade | M/min | 8,5 | 40 | 80 | 4,25 | 20 | 40 | ||
Capacidade máx. de elevação | t | 3,0 | 3,0 | 1,5 | 6,0 | 6,0 | 3,0 | ||
Potência | kW | 24/24 /5,4 | |||||||
Carrinho | Velocidade | M/min | 4 8/24 | ||||||
Potência | kW | 3,3/2,2 | |||||||
Base giratória | Velocidade | R/min | 0,6 | ||||||
Potência | kW | 3,7×2 | |||||||
Macaco de elevação | Velocidade | M/min | 0,55 | ||||||
Pressão de funcionamento | Mpa | 25 | |||||||
Potência | kW | 7,5 | |||||||
Potência total | kW | 34,7 (sem o mecanismo de macaco) |
