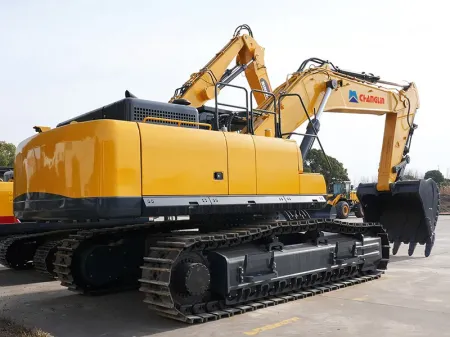

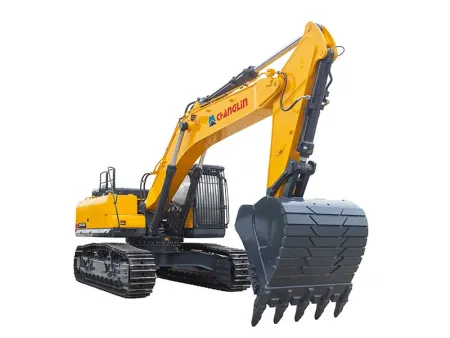

ZG520 Escavadeira de esteiras
Esta escavadeira sobre esteiras de 50 toneladas foi construída para construções em grande escala e operações pesadas. Ela vem equipada com um sistema de refrigeração independente e suporta ajuste automático e manual de fluxo e pressão para rompedores hidráulicos, oferecendo maior flexibilidade operacional. As características padrão incluem um acessório de trabalho para serviços pesados, uma caçamba de 3,2 m³ e um sistema de esteiras duplas robustas projetado para condições de mineração difíceis.
- Peso operacional
50460 kg - Capacidade nominal da caçamba 3.2 m³
- Comprimento total
11657 mm
Equipada com um motor Cummins de injeção eletrônica de 214 kW em conformidade com as normas de emissões Tier III, esta escavadeira sobre esteiras oferece alto torque, desempenho confiável em serviços pesados e consumo de combustível de apenas 28,8 L/h.
O sistema de monitoramento inteligente permite diagnósticos de falhas em tempo real, lembretes de manutenção e alertas de desempenho para apoiar uma operação segura e eficiente em locais de trabalho difíceis.
Os cilindros hidráulicos de grande diâmetro otimizados e as juntas reforçadas aumentam significativamente a força de escavação. Com uma função de reforço automático, a força de desagregação da caçamba atinge até 240 kN e a do braço até 214 kN sob cargas exigentes.
Vigas laterais reforçadas em forma de caixa e um chassi em X garantem uma forte integridade estrutural. Rolos de esteira e rolos transportadores de alta confiabilidade resistem ao impacto de condições extremas.
Um sistema hidráulico com sensor de carga garante um controle de potência consistente, adaptando-se a diversas tarefas e mantendo alta eficiência e operação suave.
Dimensões
- Peso operacional 50460 kg
- Capacidade nominal da caçamba 3,2 m³
- Comprimento total 11657 mm
- Largura total (sapatas padrão) 3340/3562 (com degraus) mm
- Altura total 3998 mm
- Largura da plataforma giratória 3214 mm
- Altura da cabine 3438 mm
- Distância ao solo do contrapeso 1276 mm
- Altura da tampa do motor 2918 mm
- Distância mínima ao solo 555 mm
- Comprimento da cauda 3740 mm
- Raio de giro da plataforma giratória 3780 mm
- Distância entre eixos da esteira 4470 mm
- Comprimento do chassi 5595 mm
- Largura do chassi 3340/3562 (com degraus) mm
- Bitola da esteira 2740 mm
- Largura padrão da esteira 600 mm
Desempenho
- Tração máxima 358 kN
- Velocidade de deslocamento (H/L) 5,5/3,1 km/h
- Velocidade de giro 9,4 rpm
- Capacidade de subida 35 (70%)
- Pressão sobre o solo 0,85 kgf/cm²
Alcance de trabalho
- Raio máximo de escavação 10922 mm
- Raio máximo de escavação ao nível do solo 10691 mm
- Profundidade máxima de escavação 6453 mm
- Profundidade máxima de escavação ao nível do solo 6280 mm
- Profundidade máxima de escavação vertical 5663 mm
- Altura máxima de escavação 11020 mm
- Altura máxima de despejo 7438 mm
- Raio mínimo de giro frontal 4740 mm
- Força de escavação da caçamba 290 kN
- Força de escavação da lança 270 kN
Motor
- Modelo Cummins
- Tipo 6 cilindros em linha, quatro tempos com turbocompressor
- Emissões Tier III
- Cilindrada 10,8 L
- Potência nominal 280 kW a 2000 rpm
- Torque máximo 1898 N.m a 1400 rpm
