Máquina de colagem e dobra de caixas de cartão de alta velocidade (coladeira de caixas de canto 4&6), HZH-FBP

Solicite uma cotação

Sobre nós: http://witymachinery.com.pt/1-10-carton-box-2.html

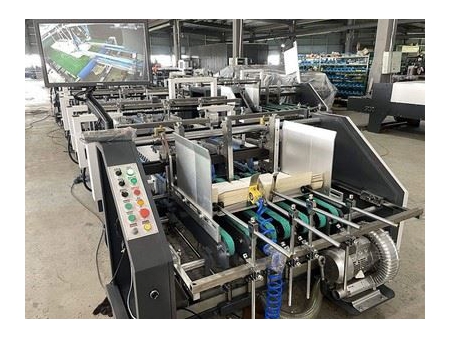

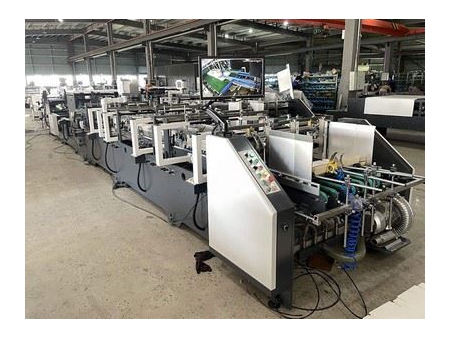

A máquina para dobrar e colar caixas de papelão da série HZH-FBP pode trabalhar com vários materiais, tais como cartões e flauta. Pode ser equipada com dispositivo de pré-dobramento e trava de colagem de fundo, 4 cantos e 6 cantos de fixação de dedos opostos.

Características

A moldura feita de base de chapa de aço apresenta boa rigidez
Compacto e conveniente em termos de estrutura para funcionar
Alta eficiência produtiva (velocidade máxima de 200m/min), produtos confiáveis
Adopta círculo importados de arco dentário síncronos cinto, resultando em transmissão precisos, baixo nível de ruído e longa vida útil
Este tipo de Máquina para colagem é adequado para cartões de várias formas e tamanhos

Especificações

Modelo	HZH580FBP	HZH780FBP	HZH980FBP	HZH1100FBP	HZH1380FBP
Material	Papelão 250~600gsm	Papelão 250~600gsm ou E cartão ondulado
Max velocidade linear	240m/min	200m/min	200m/min	200m/min	200m/min
Cataplasma (cola)	Cola à base de água fria
Fonte de alimentação	380V 3P 50Hz	380V 3P 50Hz	380V 3P 50Hz	380V 3P 50Hz	380V 3P 50Hz
Poder do motor Principal	7.5KW	7.5KW	11KW	11KW	11KW
Potência total	9.6KW	10.6KW	14.1KW	14.1KW	14.1KW
Dimensão total	11×1.3×1.7m	11×1.3×1.7m	14×1.3×1.9m	14×1.3×1.9m	14×1.6×2.1m
Peso	4500kg	5000kg	6500kg	7000kg	7500kg

Especificações do cartão

colagem do cartão com lado Normal

Posição		HZH580	HZH780	HZH980	HZH1100	HZH1380
A	MAX	580	780	980	1100	1380
A	MIN	80	160	160	180	180
B	MAX	580	780	980	1100	1380
B	MIN	70	100	100	120	120
C	MAX	290	390	490	550	690
C	MIN	40	80	80	90	90
D	MAX	580	780	980	1100	1380
D	MIN	80	160	160	180	180
E MIN		10	15	20	20	20
F MIN		7	10	10	10	10

Colisão no fundo cartão

Posição		HZH580	HZH780	HZH980	HZH1100	HZH1380
A	MAX	520	700	900	1000	1250
A	MIN	160	200	220	220	220
B	MAX	580	780	980	1100	1380
B	MIN	100	150	200	200	200
C	MAX	260	350	450	500	625
C	MIN	80	100	110	110	110
D	MAX	580	780	980	1100	1380
D	MIN	80	160	160	180	180
E	MAX
E	MIN	22	25	25	25	25
F	MAX	Recorre a E	Recorre a E	Recorre a E	Recorre a E	Recorre a E
F	MIN	7	10	10	10	10
G MIN		Recorre a E	Recorre a E	Recorre a E	Recorre a E	Recorre a E

Colagem de cartão com duplo lados

Posição		HZH580	HZH780	HZH980	HZH1100	HZH1380
A	MAX	580	780	980	1100	1380
A	MIN	80	140	160	180	200
B	MAX	580	780	980	1100	1380
B	MIN	120	160	160	160	160
C	MAX	380	480	780	780	880
C	MIN	120	160	160	160	200

6-Especificação do canto de cartão

Posição		A	B	C	D	E
1100	Max	1100(mm)	100(mm)	500(mm)	900(mm)	640mm
1100	Min	420(mm)	40(mm)	100(mm)	180(mm)	100(mm)
980	Max	980(mm)	100(mm)	450(mm)	780(mm)	540(mm)
980	Min	420(mm)	40(mm)	100(mm)	180(mm)	100(mm)
780	Max	780(mm)	100(mm)	330(mm)	580(mm)	450(mm)
780	Min	420(mm)	40(mm)	100(mm)	180(mm)	100(mm)

4-Especificação do canto de cartão

Posição		A	B	C	D	E
1100	Max	1100(mm)	100(mm)	980(mm)	980(mm)	900(mm)
1100	Min	180(mm)	40(mm)	40(mm)	100(mm)	180(mm)
980	Max	980(mm)	100(mm)	780(mm)	780(mm)	700(mm)
980	Min	180(mm)	40(mm)	100(mm)	180(mm)	100(mm)
780	Max	780(mm)	100(mm)	580(mm)	580(mm)	500(mm)
780	Min	180(mm)	40(mm)	100(mm)	180(mm)	100(mm)
