Formador de rolos para produção de suporte metálico de vedação de borracha vulcanizada

JYC-X-I (Estrutura de acoplamento)

JYC-X-Ⅱ (Estrutura de acoplamento)

JYC-X-Ⅲ (Estrutura de acoplamento)

A máquina de pré-formação é um equipamento de processamento de transportadores de metal de alta precisão e alta configuração, comumente usado para a formação inicial de transportadores de metal. Dependendo da complexidade da conformação dos produtos, podem ser selecionados diferentes conjuntos de mecanismos de conformação. Ela pode processar vários formatos, como perfil em forma de U, perfil em forma de V, perfil em forma de L, perfil em forma de C, e também pode ser personalizada para outros formatos, conforme necessário.

Características

O equipamento tem ajuste simples dos parâmetros de trabalho e fácil instalação e remoção de acessórios.
Alta precisão de formação, com desvio radial do eixo de transmissão ≤ 0,03 mm e desvio linear ≤ 0,03 mm.
A entrada é equipada com rolos e guias de nivelamento do transportador de metal, e a saída é equipada com mecanismos de correção do transportador de metal.

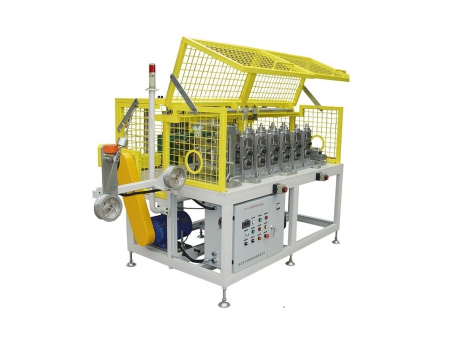

Máquina de pré-formação (estrutura de pórtico)

Modelo	JYC-X-II
Dimensões	C2855mm×L645mm×A1400mm (sujeito aos desenhos finais do projeto)
Transmissão de potência	1 conjunto de motor redutor de 5,5kW aciona dois conjuntos de engrenagens verticalmente, com uma relação de redução de engrenagem de 1:1, e dois conjuntos de saída de potência das engrenagens superior e inferior
Estrutura	O eixo de potência é conectado a 6 conjuntos de mecanismos de formação por meio de acoplamentos de juntas universais.
Mecanismo de formação	6 conjuntos de mecanismos de formação sem rodas de formação, com uma estrutura de pórtico. Os eixos superior e inferior da roda de formação são acionados, e o material dos eixos superior e inferior é 40Cr, temperado em alta frequência.
Molde de fixação	6 conjuntos de mecanismos de formação (sem rodas de formação) instalados em uma placa de base de 20 mm de espessura. A placa de base é equipada com rolamentos de esferas para facilitar a substituição, e o ajuste do eixo superior é exibido mecanicamente e digitalmente
Faixa de ajuste	A faixa de ajuste central do eixo é de 70 mm a 110 mm.

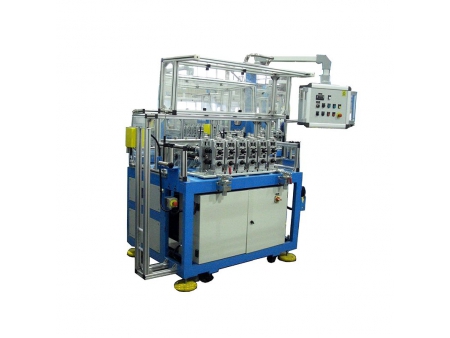

Máquina de pré-moldagem (estrutura de acoplamento)

Modelo	JYC-X-I	JYC-X-III
Dimensões	C1500×L1000×A2000mm (sujeito a desenhos de projeto final)	C2300×L1000×A2000mm (sujeito a desenhos de projeto final)
Potência do motor	5.5kW	7.5kW
Velocidade de produção	3～30m/min；
Número de mecanismos de formação	9	12~14
Faixa de ajuste do espaçamento do eixo vertical	100～130mm	100～130mm
Relação de transmissão do eixo vertical	1/1	1/1.2
