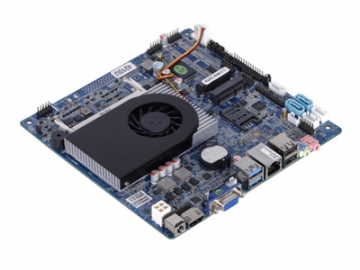

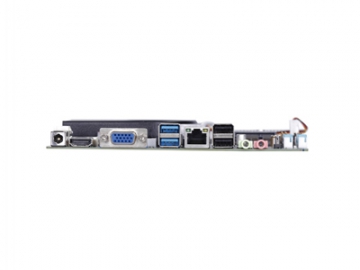

Placa-Mãe Mini-ITX QM9400/QM9500, 4ª/5ª geração Intel Haswell/Broadwell Processadores, DC-Power
Solicite uma cotação
Parâmetros
| Dimensão | 170mm*170mm*18mm | |
| CPU | O QM9400 suporta CPU de quarta geração: I3-4010U, I5-4200U, I7-4500U etc. | |
| QM9500 suporta CPU de 5ª geração: I3-5010U, I5-5200U, I7-5500U etc. | ||
| Chipset | Haswell-U, Broadwell-U chipset | |
| Memória | 1*DDR3 canal de memória SODIMM, suporta memória 1600MHz, baixa voltagem 1.35V, até 8GB | |
| Fornecimento de energia | 1*DC_IN | DC 12V ou DC 19V Potência: cerca de 30W DC 12V5A (corrente: 5A ou mais de 5A) |
| 1*DC_ATX | ||
| Resolução | Gráficos HD Intel® 4400 de 4ª geração, suporte a display único, display duplo/três display duplicado, display duplo/três display estendido, DOS: display único | |
| Gráficos HD Intel® 5500 de 5ª geração, suporte a display simples, display duplo/três display duplicado, display duplo/três display estendido, DOS: display simples | ||
| Porta 1*VGA DB15 | Suporta resolução máxima 1920*1200@60HZ | |
| Pino 1*VGA_OUT | Suporta resolução máxima 1920*1200@60HZ（1*12Pin, 2.0mm） | |
| Porta 1*HDMI 1.4 | Suporta resolução máxima 4096*2304@24/30HZ | |
| Pino 1*HDMI_CON | Suporta resolução máxima 4096*2304@24/30HZ (2*8Pin, 2.0mm) | |
| Pino 1*LVDS | Suporta resolução máxima 1920*1080@60HZ （2*15Pin, 2.0mm） | |
| Pino 1*VCC_SEL | Pino regulador de tensão LVDS (2*3Pin, 2.54mm） | |
| Pino 1*INVERT | Controle da retroiluminação do LVDS pin（1*6Pin，2.0mm） | |
| Pino 1*BKLT_CTRL | Ajuste da luminosidade de fundo do LVDS pin（1*4Pin，2.0mm） | |
| LAN | Porta 1*RJ45 LAN | Cartão de rede gigabit RTL8111F, suporte wake-on-LAN e boot PXE livre |
| Porta 1*Mini-PCIE | Suporte WIFI/3G/4G | |
| Dispositivos de armazenamento | Porta 1*SATA1 | SATA3.0 padrão, velocidade máxima de transmissão: 6.0 Gbps |
| Porta 1*SATA2 | SATA3.0 padrão, velocidade máxima de transmissão: 6.0 Gbps | |
| Porta 1*MSATA | Suporte MSATA | |
| Pino 1*SATA_PWR1 | Pino de energia SATA, 5V, energia 12V (1*4Pino，2.54mm） | |
| Pino 1*SATA_PWR2 | Pino de energia SATA, 5V, energia 12V (1*4Pino，2.54mm） | |
| Áudio | Realtek ALC662 HD decodificador de áudio digital, controlador de áudio de alta fidelidade com 6 canais | |
| Porta 1*LIN_OUT | Suporte de saída de áudio (verde) | |
| Porta 1*MIC_IN | Suporta entrada de microfone (vermelho) | |
| Pino 1*INT_SPK | Suporta saída de canal duplo de 8Ohm 5W speaker（1*4Pin，2.0mm） | |
| Pino 1*F_AUDIO | Pino de áudio padrão(2*5Pin，2.54mm） | |
| USB | Porta 2*USB3.0 | Porta USB3.0 padrão traseira |
| Porta 2*USB2.0 | Porta USB2.0 padrão traseira | |
| Pino 1*F_USB2 | USB2.0 pino frontal, cada conjunto com 2*USB2.0（2*5Pino, 2.54mm） | |
| Pino 1*F_USB3 | USB3.0 pino frontal, cada conjunto com 2*USB3.0（2*5Pino, 2.54mm） | |
| Interruptor | Pino 1*F_PANEL | Interruptor, LED de alimentação, LED HDD, pino de reset (2*5Pino, 2.54mm） |
| Pino 1*AUTO_SW | Pino do interruptor de energia (1*3Pino，2.0mm） | |
| Outros E/S | Pino 2/6*COM | Suporte padrão RS232; COM2 suporte RS422/RS485 (2*5 Pino, 2.54mm） |
| Pino 1*JCOM1 | Controle de tensão COM1 no pino 9 0V/5V/12V （2*3 Pino, 2.0mm） | |
| Pino 1*JCOM2 | Controle de tensão COM2 no pino 0V/5V/12V (2*3 Pino, 2.0mm） | |
| JP9/JP10/JP11 | COM2 suporta a configuração do jumper de sinal RS422 e RS485 (2*3 Pino, 2.0mm） | |
| Porta 1*MINI_PCIE | Suporte ao módulo WIFI/3G/4G/GPS/Bluetooth, etc. | |
| Ranhura 1*SIM_CARD | Suporta cartão SIM, que é necessário quando se utiliza 3G/4G | |
| Pino 1*CLR_CMOS | Reset da placa mãe, pino de descarga (1*2 Pino, 2.54mm） | |
| Botão 1*JBAT | A tomada da bateria com botão, ligando a bateria pode realizar o reset e a descarga da placa-mãe. (1*2 Pino, 2.0mm） | |
| Pino 1*SYS_FAN | Pino do ventilador do sistema, velocidade total, sem controle de temperatura (1*3 Pino，2.54mm） | |
| Pino 1*CPU_FAN | Pino do ventilador da CPU, controle de temperatura de suporte (1*3Pin，2.54mm） | |
| Meio Ambiente | Temperatura de operação: -20℃-60℃; umidade relativa: 5%-95%, sem condensação | |
| BIOS | AMI BIOS, suporte de energia ligado, interruptor de tempo, interruptor remoto, dispositivos inteligentes de identificação | |
| Watch Dog | Programação watch dog, suporte de hardware resetado (256 níveis, 0-255 segundos) | |
| OS | Suporta Windows 10, Windows 8, Windows 7, Ubuntu 14.04, Ubuntu 16.04 etc. | |
Placa mãe opcional
| Modelo | CPU | LAN（RJ45） | COM | USB | Memória（MAX） | Potência |
| QM9400-2C | Haswell-U 4ª geração | 1 | 2 | 8 | 1*NB DDR3 Up to 8GB | 12V/19V |
| QM9400-2L2C | 2 | 2 | 6 | |||
| QM9400-6C | 1 | 6 | 8 | |||
| QM9400-2L6C | 2 | 6 | 6 | |||
| QM9500-2C | Broadwell-U 5ª geração | 1 | 2 | 8 | ||
| QM9500-2L2C | 2 | 2 | 6 | |||
| QM9500-6C | 1 | 6 | 8 | |||
| QM9500-2L6C | 2 | 6 | 6 |
Certificados
CE, CCC, ISO, MSDS, UN38.3, UN3091, POA
